92 6 Programmazione: Programmazione profili

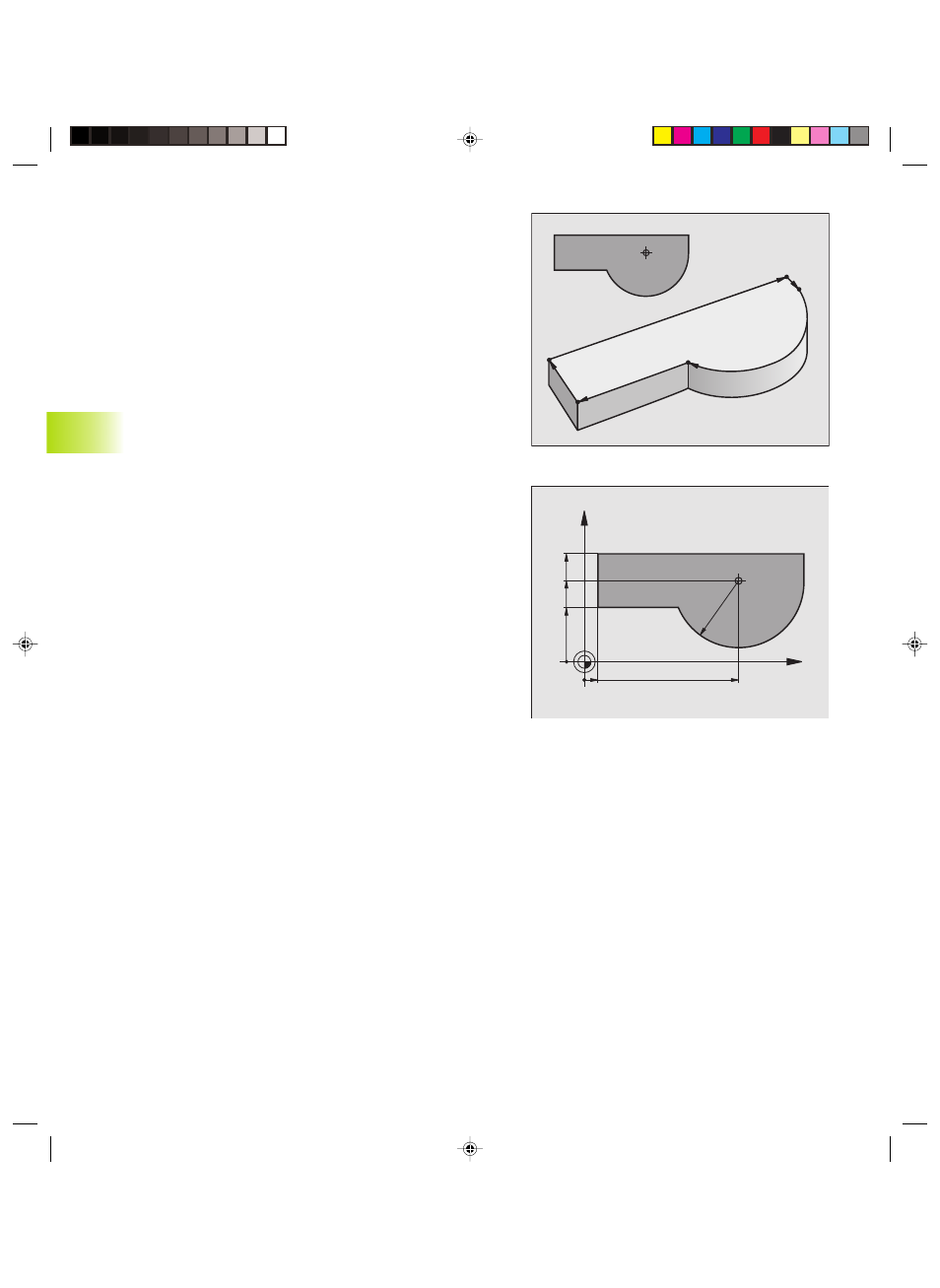

6.1 Panoramica: traiettorie d’utensile
Funzione di traiettoria
Il profilo di un pezzo è composto generalmente da più elementi di
profilo quali rette e archi di cerchio. Con le funzioni di traiettoria si
programmano le traiettorie d‘utensile per rette e archi di cerchio.
Programmazione libera dei profili FK
Quando non esistono disegni a norme NC o quando le quote sono
insufficienti per il programma NC, il profilo del pezzo viene
programmato con la funzione ”Programmazione libera dei profili” . I
dati mancanti verranno calcolati dal TNC.
Anche con la programmazione FK si programmano le traiettorie
d‘utensile per rette e archi di cerchio.
Funzioni ausiliarie M
Con le funzioni ausiliarie del TNC si possono controllare
■ l’esecuzione del programma, p.es. un’interruzione
dell’esecuzione
■ le funzioni macchina, come l’inserimento e il disinserimento della
rotazione mandrino e del refrigerante
■ la traiettoria dell’utensile
Sottoprogrammi e ripetizioni di blocchi di
programma
I passi di lavorazione che si ripetono vengono programmati una sola
volta quale sottoprogramma o quale ripetizione di blocchi di
programma. Anche quando una parte del programma deve essere
eseguita solo a determinate condizioni, i relativi passi vengono
programmati in un sottoprogramma. Un programma di lavorazione può
inoltre chiamare e fare eseguire un altro programma.
La programmazione con sottoprogrammi e ripetizioni di blocchi di
programma è descritta nel cap. 9.
Programmazione con parametri Q
I parametri Q vengono programmati nei programmi di lavorazione in
luogo di valori numerici che vengono assegnati in un altro punto del
programma. Con i parametri Q si possono programmare funzioni
matematiche, controllare l‘esecuzione del programma o descrivere un
profilo.
Con l’aiuto della programmazione parametrica si possono inoltre
eseguire le misurazioni con il sistema di tastatura 3D durante
l’esecuzione di un programma.
La programmazione con i parametri Q è descritta nel cap. 10.
L
L
L
CC
C
X
Y
R40
115 10
80
60
40
CC
