5 HEIDENHAIN TNC 426 B, TNC 430
Pannello operativo

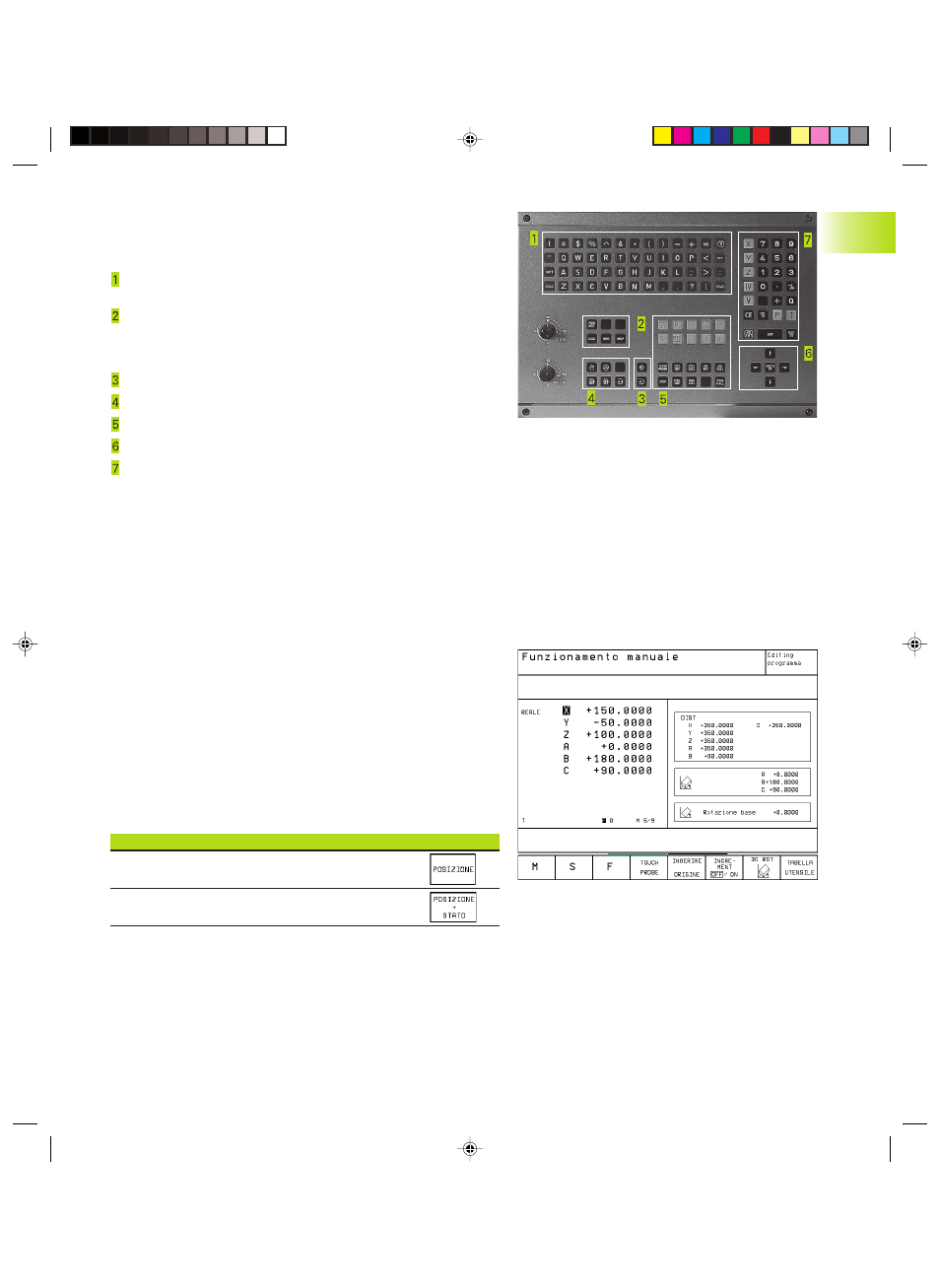

La figura di destra illustra i tasti del pannello operativo, raggruppati
secondo la loro funzione:
Tastiera alfanumerica per l'immissione di testi, di nomi di file
dati e per le programmazioni DIN/ISO
Gestione file dati,
calcolatore tascabile,
funzione MOD,
funzione HELP
Modi operativi ”Programmazione”
Modi operativi ”Macchina”
Apertura dialogo di programmazione
Tasti cursore e istruzione di salto GOTO
Immissione di valori numerici e selezione degli assi
Le funzioni dei singoli tasti sono descritte nella prima pagina interna
della copertina. I tasti esterni, p.es. START NC, vengono spiegati nel
Manuale della macchina.
1.3 Modi operativi
Per le varie funzioni e i passi di lavorazione necessari per la
realizzazione dei pezzi, il TNC dispone dei seguenti modi operativi:
FUNZIONAMENTO MANUALE e VOLANTINO EL.
L'allineamento delle macchine viene effettuato nel FUNZIONAMENTO
MANUALE. In questo modo operativo si possono posizionare gli assi
della macchina in modo manuale o a passi, impostare gli indici di
riferimento e ruotare il piano di lavoro.
Il modo operativo VOLANTINO ELETTRONICO supporta lo
spostamento manuale degli assi della macchina con un volantino
elettronico HR.
Softkey per la ripartizione dello schermo
(selezione come sopra descritta)
Finestra Softkey
Posizioni
A sinistra: posizione; a destra: ind. di stato
1
.3 Modi oper
ativi
