11 Test ed esecuzione del programma 286
11
.1 Elabor
azioni gr
afic
he

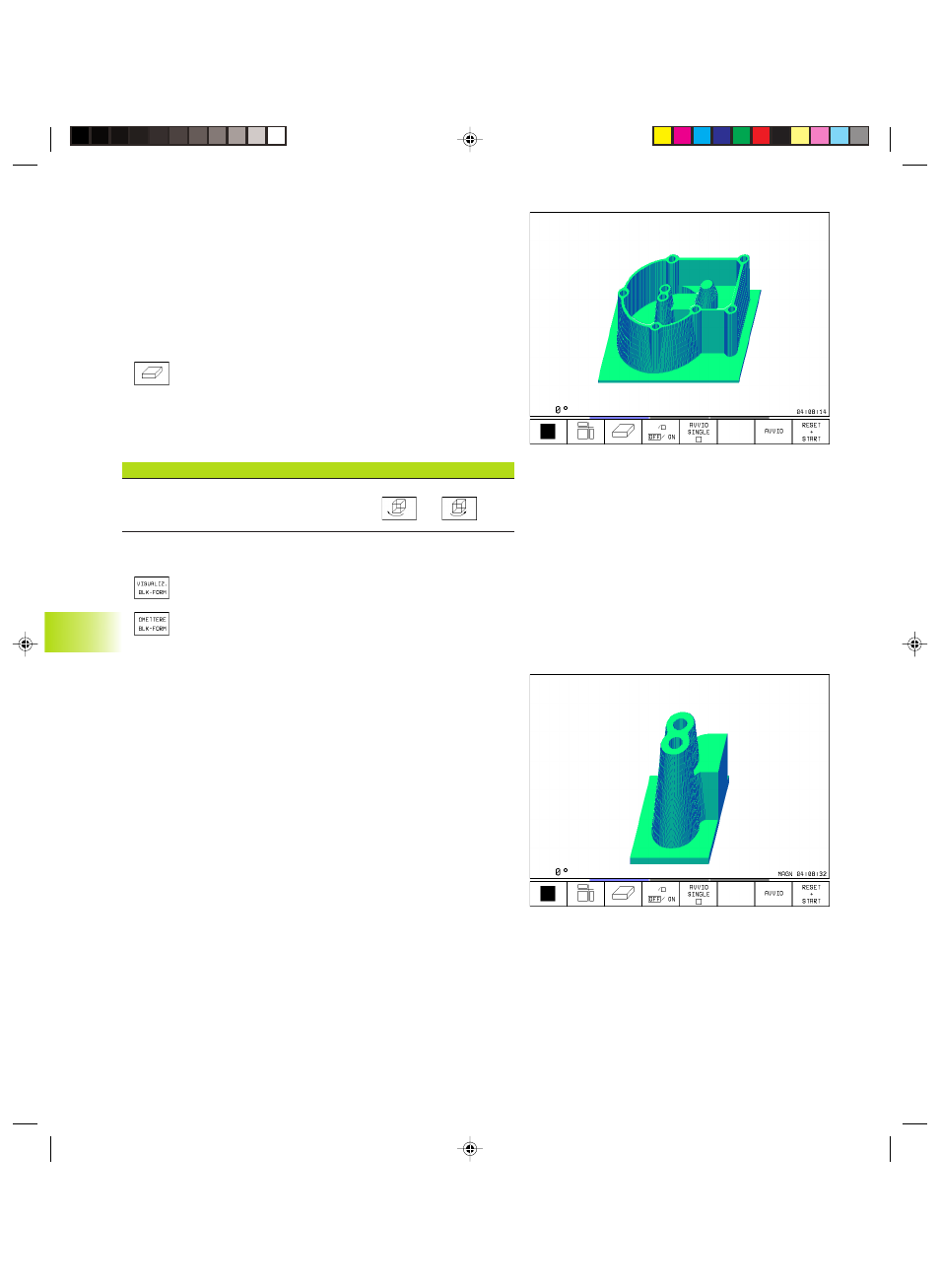

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all’asse verticale. I
contorni del pezzo grezzo all’inizio della simulazione grafica possono
essere visualizzati quale cornice.
Nel modo operativo TEST DEL PROGRAMMA sono disponibili funzioni
per l’ingrandimento di dettagli (vedere ”Ingrandimento di dettagli”).
ú Selezionare mediante softkey la rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 27°
Visualizzazione/mascheratura della cornice del pezzo grezzo
ú Visualizzazione cornice: softkey VISUAL. BLK-FORM
ú Mascheratura della cornice: softkey
OMETTERE BLK-FORM
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo TEST DEL
PROGRAMMA in
■ rappresentazione su 3 piani e
■ rappresentazione 3D
una volta fermata la simulazione grafica. La funzione di ingrandimento
è sempre attiva in tutte le modalità di rappresentazione.
