181 HEIDENHAIN TNC 426 B, TNC 430

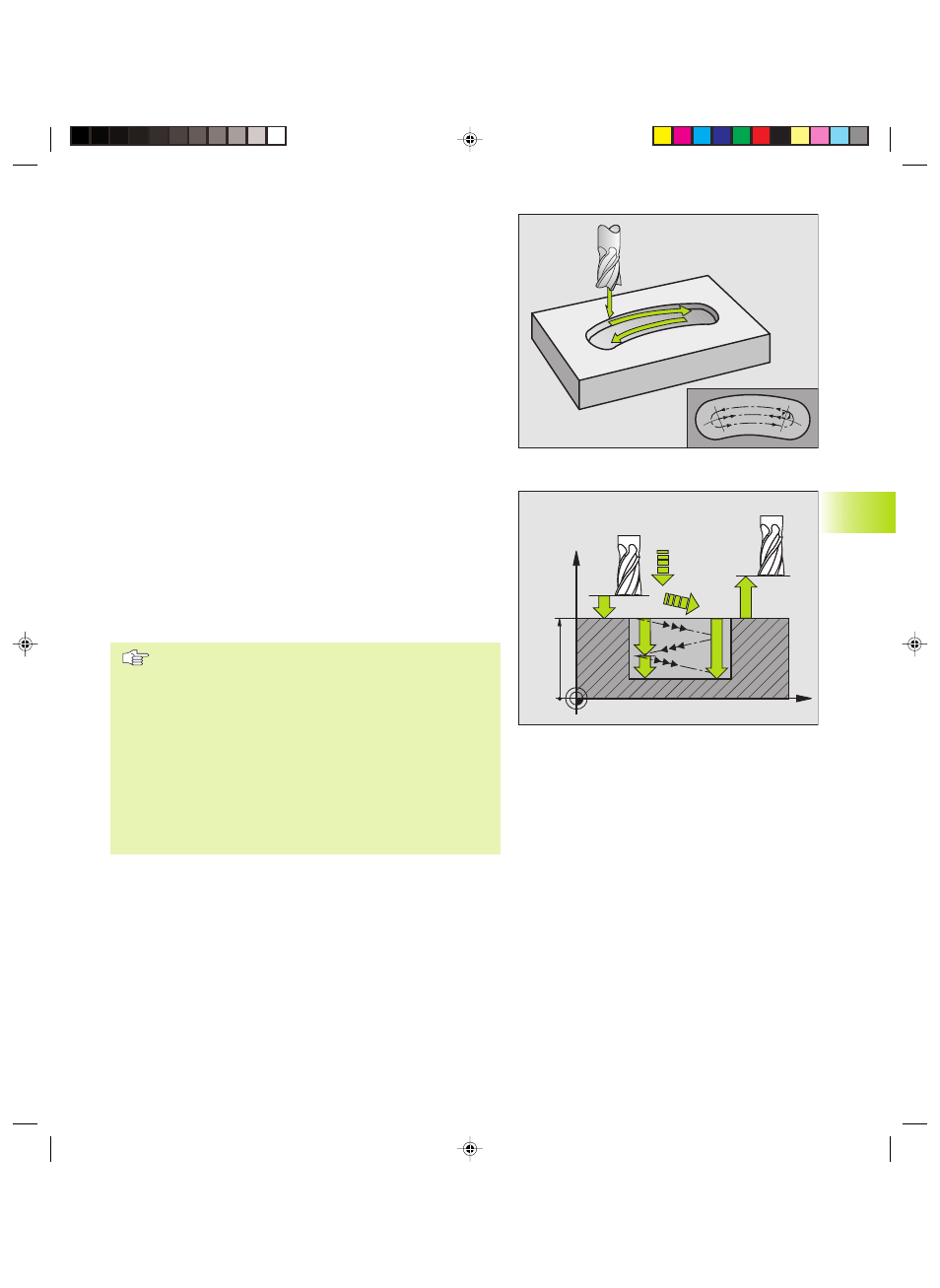

SCANALATURA CIRCOLARE (asola) con penetrazione
con pendolamento (Ciclo 211)
Sgrossatura
1 Il TNC posiziona in rapido l’utensile nell’asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del cerchio
destro. Da qui il TNC posiziona l‘utensile alla DISTANZA DI
SICUREZZA programmata sopra la superficie del pezzo
2 L’utensile si porta con l’ AVANZAMENTO DI FRESATURA sulla
superficie del pezzo e da qui - penetrando obliquamente nel
materiale - fino all‘altra estremità della scanalatura
3 Successivamente l’utensile si riporta, di nuovo obliquamente
penetrando, al punto di partenza; questi passi (da 2 a 3) si ripetono
fino al raggiungimento della PROFONDITA‘ DI FRESATURA
programmata
4 Alla PROFONDITA’ DI FRESATURA l’utensile si sposta, eseguendo
una fresatura a spianare, all’altra estremità della scanalatura
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile tangenzial-
mente al profilo finito, con successiva fresatura concorde del profilo
(con M3). Il punto di partenza per la finitura si trova al centro del
cerchio destro.
6 Alla fine del profilo l’utensile si stacca tangenzialmente dallo stesso
7 Successivamente l’utensile si porta in rapido FMAX alla DISTANZA
DI SICUREZZA e, se programmata, alla 2ª DISTANZA DI
SICUREZZA
Da osservare:
Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla metà
della lunghezza della scanalatura, altrimenti il TNC non può
far penetrare l’utensile con un movimento alternato. Il
diametro della fresa non deve essere inferiore alla metà
della lunghezza della scanalatura, altrimenti il TNC non può
far penetrare l’utensile con un movimento alternato.
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
