8 Programmazione: Cicli 206

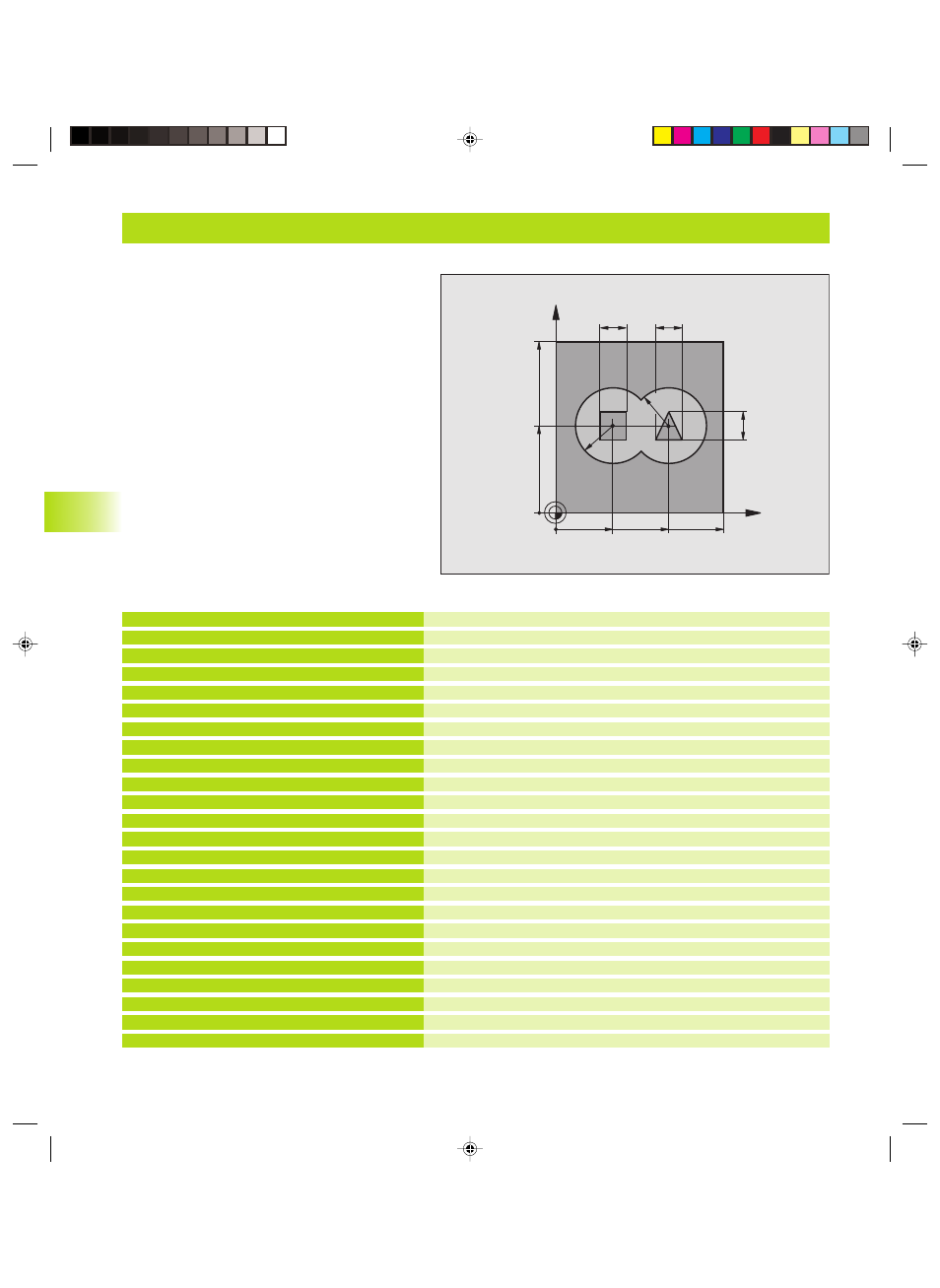

Esempio: Preforatura, sgrossatura, finitura di profili sovrapposti
Definizione pezzo grezzo
Definizione della punta
Definizione utensile di sgrossatura/finitura
Richiamo utensile, punta
Disimpegno utensile
Definizione dei sottoprogrammi di profilo
Definizione dei parametri generali di lavorazione
Definizione del ciclo ”Preforatura”
Richiamo ciclo ”Preforatura”
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+6
5 TOOL CALL 1 Z S2500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 PROFILO
8 CYCL DEF 14.1 LABEL PROF. 1 /2 /3 /4
9 CYCL DEF 20.0 DATI PROFILO
Q1=-20 ;PROFONDITA’, FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0,5 ;QUOTA LATERALE CONSENTITA
Q4=+0,5 ;PROFONDITA’ CONSENTITA
Q5=+0 ;COORDINATE SUPERFICIE
Q6=2 ;DISTANZA DI SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0,1 ;RAGGIO DELLO SMUSSO
Q9=-1 ;SENSO DI ROTAZIONE
10 CYCL DEF 21.0 PREFORARE
Q10=5 ;INCREMENTO
Q11=250 ;AVANZ. ASSE DI PROF.
Q13=2 ;UTENSILE PER SVUOTAMENTO
11 CYCL CALL M3
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.5 Cicli SL
