5 Programmazione: Utensili

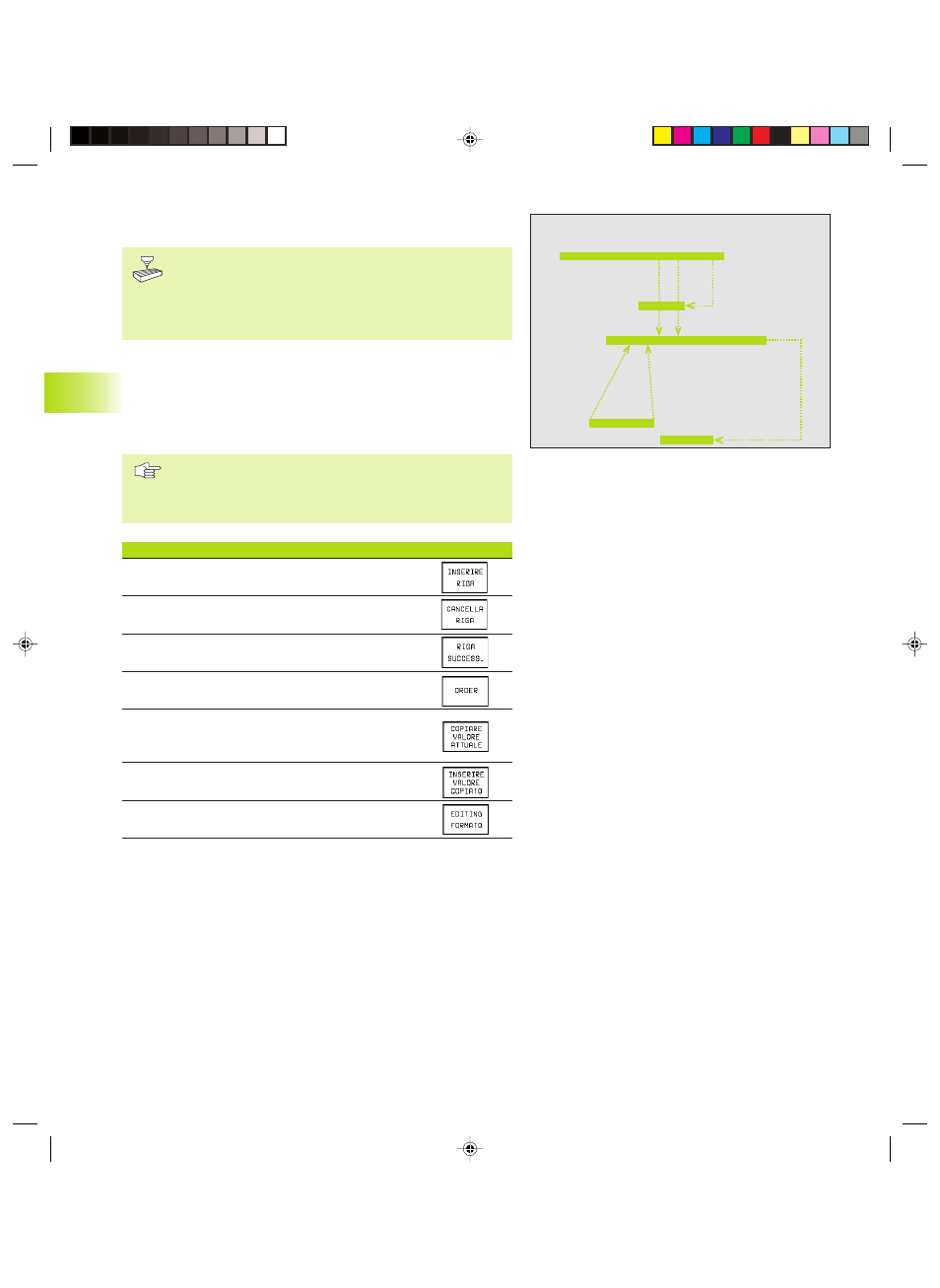

5.5 Lavorare con le tabelle dei dati di taglio
Il TNC deve essere predisposto dal Costruttore della
macchina per il lavoro con le tabelle dati di taglio.
Potrebbe essere che sulla macchina in questione non siano
disponibili tutte le funzioni qui descritte o altre funzioni.
Consultare il Manuale della macchina.
Tramite le tabelle dati di taglio che definiscono ogni combinazione tra
materiale pezzo/materiale tagliente, il TNC può calcolare dalla velocità
di taglio V
C
e dall'avanzamento del dente del tagliente f
Z
il numero giri
mandrino S e l'avanzamento F. Condizione per il calcolo è la definizione
nel programma del materiale del pezzo e nella tabella utensili delle
varie caratteristiche specifiche dell'utensile.
Prima di far calcolare i dati di taglio automaticamente dal
TNC occorre attivare nel modo operativo TEST DEL
PROGRAMMA la tabella utensili (stato S) dalla quale il TNC
deve rilevare i dati specifici dell'utensile.
Funzioni di editing per tabelle dati di taglio
Softkey
Inserimento di una riga
Cancellazione di una riga
Salto all'inizio della riga successiva
Ordinamento tabelle (per colonne)
Copiatura di un campo evidenziato in chiaro
(2º livello softkey)
Inserimento di un campo copiato (2º livello softkey)
Editing formato tabella (2º livello softkey)
5.5 La
v
o
rar
e con le tabelle dei dati di taglio
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
