98 6 Programmazione: Programmazione profili

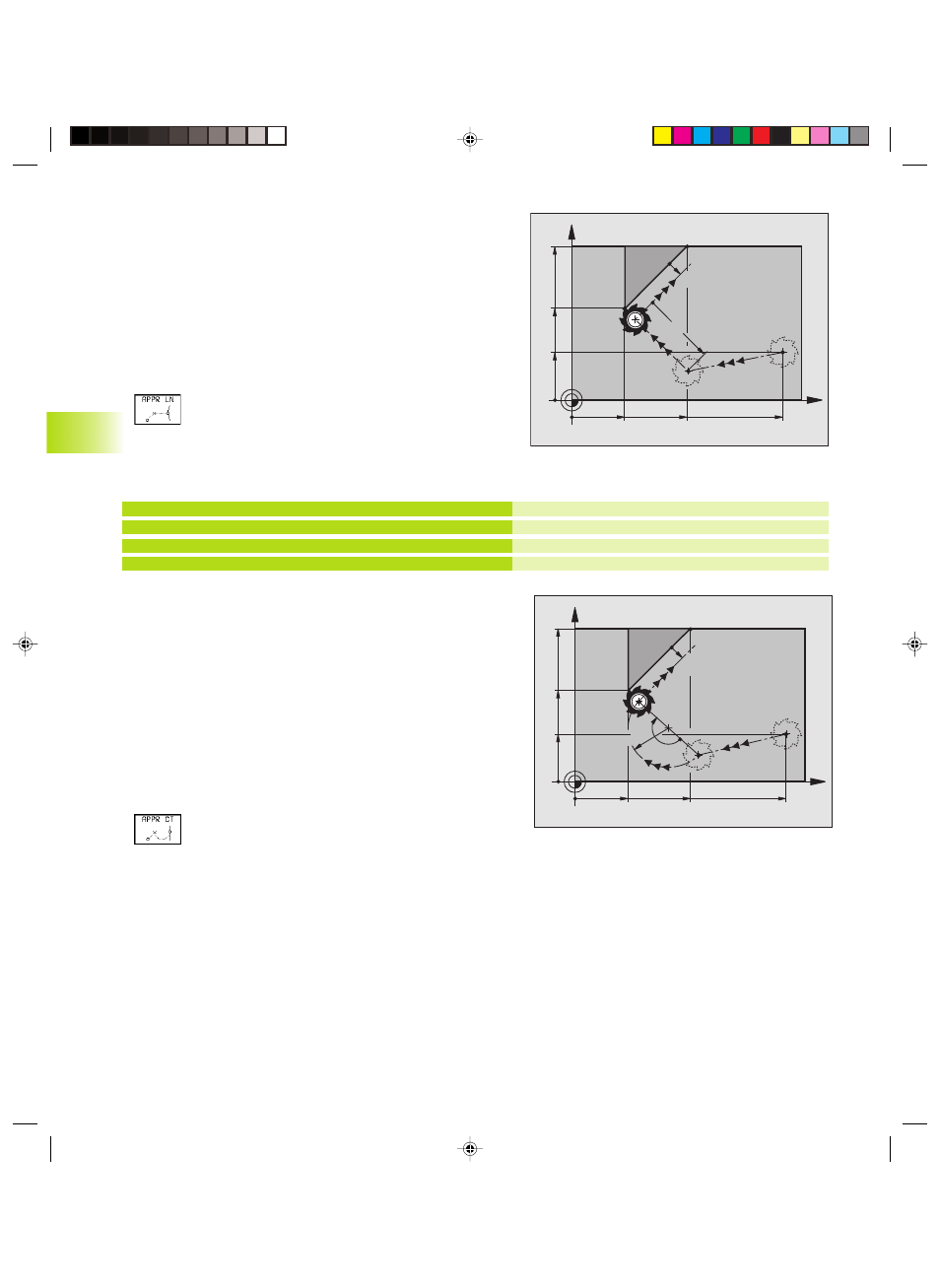

Avvicinamento su una retta perpendicolare al primo
punto del profilo: APPR LN
Il TNC sposta l’utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H.
. Da lì l’utensile si porta sul primo punto del profilo P
A
lungo una retta perpendicolare a tale punto. Il punto ausiliario P
H
si
trova alla distanza LEN + Raggio utensile dal primo punto del profilo
P
A
.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LN :
ú COORDINATE del primo punto del profilo P
A
ú LUNGHEZZA: Distanza del punto ausiliario P
H
Introdurre LEN sempre con un valore positivo!
ú CORR. RAGGIO RR/RL per la lavorazione
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LN X+10 Y+20 Z-10 LEN+15 RR F100
9 L X+20 Y+35
10 L ...
Avvicinamento su una traiettoria circolare con
raccordo tangenziale: APPR CT
Il TNC porta l’utensile lungo una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l’utensile si porta, su una traiettoria
circolare con raccordo tangenziale al primo elemento di profilo, sul
primo punto del profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e dall’angolo al
centro CCA. Il senso di rotazione della traiettoria circolare è definito
dall‘andamento del primo elemento del profilo.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey APPR CT
ú COORDINATE del primo punto del profilo P
A
ú RAGGIO R della traiettoria circolare
■ Avvicinamento sul lato del pezzo definito dalla
correzione del raggio:
inserire R con segno positivo
■ Avvicinamento dal lato del pezzo:
inserire R con segno negativo
ú ANGOLO AL CENTRO CCA della traiettoria circolare
■ Inserire CCA solo con segno positivo
■ Valore di immissione massimo 360°
ú CORR. RAGGIO RR/RL per la lavorazione
Avvicinamento di P
S
senza corr. del raggio
P
A
con corr. raggio. RR
Punto finale del primo elemento di profilo
Successivo elemento di profilo
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
