8 Programmazione: Cicli 208

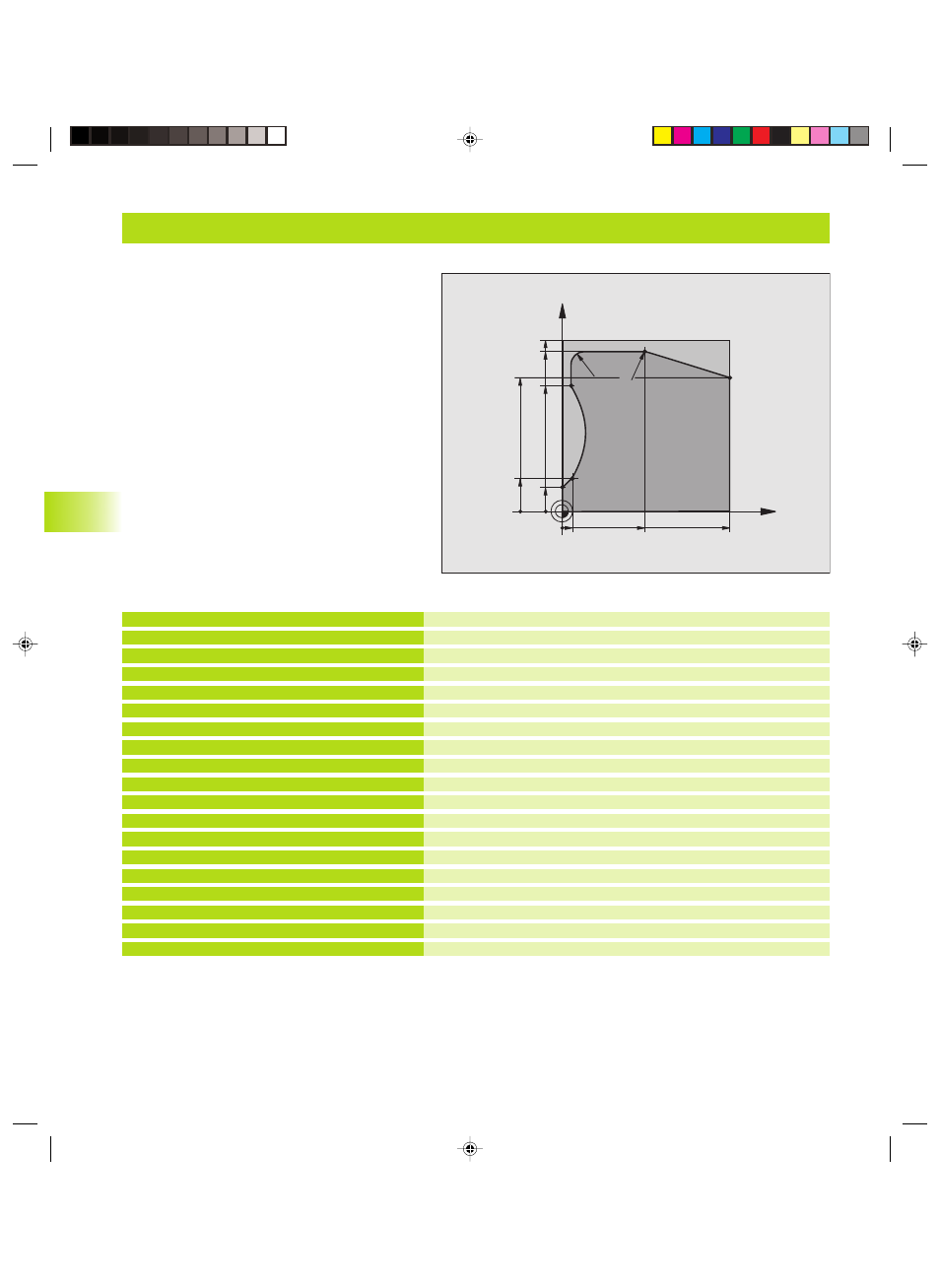

Esempio: Profilo sagomato
Definizione pezzo grezzo
Definizione utensile
Richiamo utensile
Disimpegno utensile
Definizione del sottoprogramma del profilo
Definizione dei parametri di lavorazione
Richiamo ciclo
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S2000
5 L Z+250 R0 F MAX
6 CYCL DEF 14.0 PROFILO
7 CYCL DEF 14.1 LABEL PROFILO 1
8 CYCL DEF 25.0 CONTORNITURA
Q1=-20 ;PROFONDITA’, FRESATURA
Q3=+0 ;QUOTA LATERALE CONSENTITA
Q5=+0 ;COORDINATE SUPERFICIE
Q7=+250 ;ALTEZZA DI SICUREZZA
Q10=5 ;INCREMENTO
Q11=100 ;AVANZ. ASSE DI PROF.
Q12=200 ;AVANZAMENTO FRESATURA
Q15=+1 ;MODO FRESATURA
9 CYCL CALL M3
10 L Z+250 R0 F MAX M2
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
8.5 Cicli SL
