HEIDENHAIN TNC 426 B, TNC 430

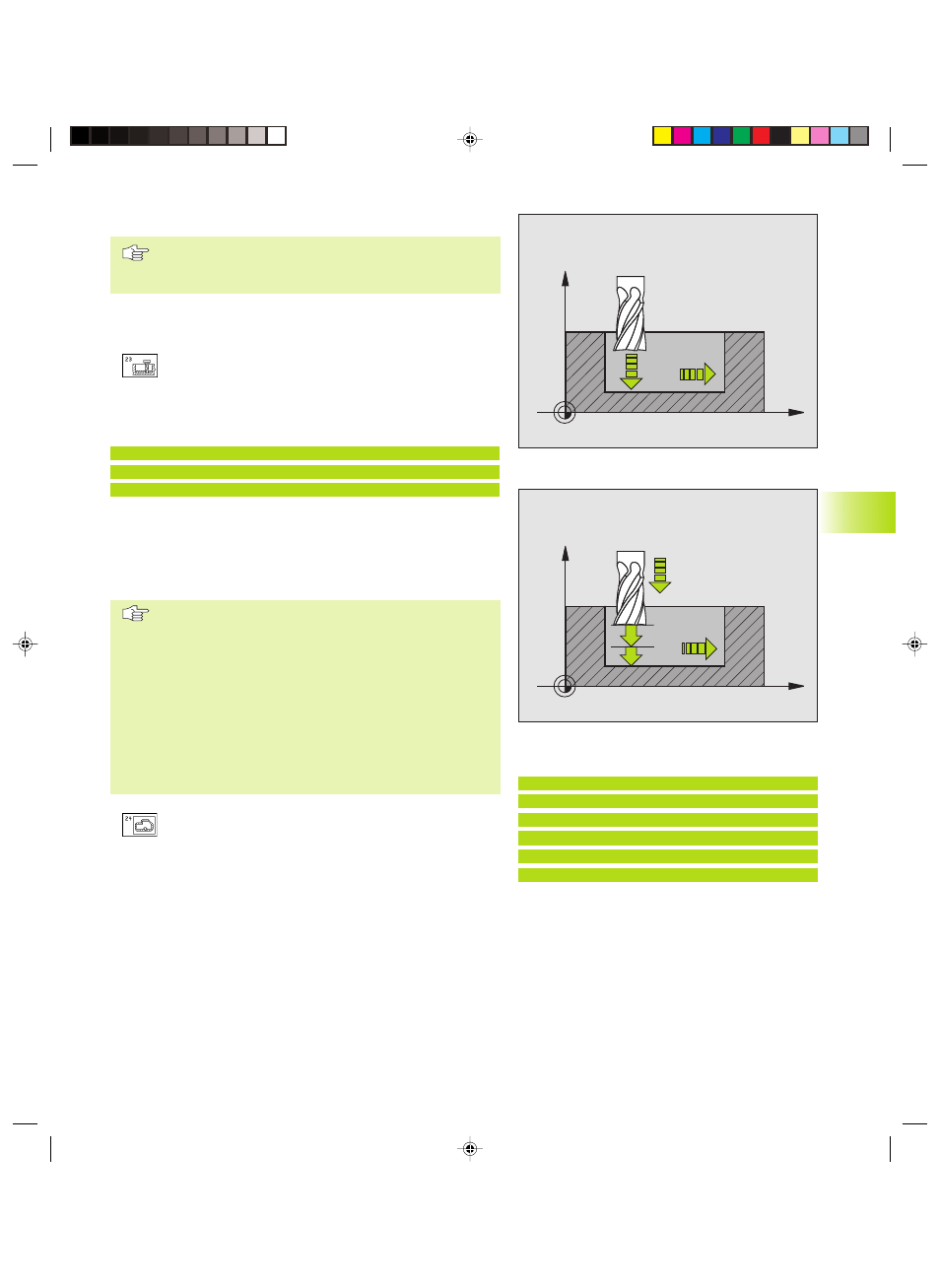

FINITURA DEL FONDO (Ciclo 23)
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca.
Il TNC porta l’utensile su un cerchio tangenziale verticale sulla superficie
da fresare per eliminare il sovrametallo rimasto dalla sgrossatura.
ú
AVANZAMENTO IN PROFONDITA’ Q11: velocità di
spostamento dell’utensile durante la penetrazione
ú
AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
Esempi di blocchi NC:
60 CYCL DEF 23.0 FINITURA DEL FONDO
Q11=100
;AVANZ. INCREMENTO
Q12=350
;AVANZ. SVUOTAMENTO
FINITURA LATERALE (Ciclo 24)
Il TNC avvicina l’utensile ai singoli segmenti di profilo su una traiettoria
circolare a raccordo tangenziale, finendo ogni segmento
separatamente.
Da osservare:
La somma tra QUOTA LATERALE (Q14) e raggio
dell’utensile di finitura deve essere inferiore alla QUOTA
LATERALE (Q3, ciclo 20) e il raggio dell’utensile di
svuotamento.
Anche per la lavorazione del ciclo 24 senza previo
svuotamento con il ciclo 22 vale il suddetto calcolo; in
questo caso il raggio dell’utensile di svuotamento assume
il valore ”0”.
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca.
ú
SENSO ROT. ? SENSO ORARIO = –1 Q9:
Direzione di lavorazione:
+1: Rotazione in senso antiorario
–1: Rotazione in senso orario
ú
PROFONDITA’ DI ACCOSTAMENTO Q10
(incrementale): quota di cui l’utensile viene accostato
di volta in volta
ú
AVANZAMENTO IN PROFONDTA’ Q11: avanzamento
durante la penetrazione
ú
AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
ú
QUOTA LATERALE Q14 (incrementale): quota per
finiture ripetute; programmando Q14 = 0 viene asportata
la quota di finitura residua
X
Z
Q11
Q12
X
Z
Q11
Q12
Q10
Esempi di blocchi NC:
61 CYCL DEF 24.0 FINITURA LATERALE
Q9=+1
;SENSO ROTAZIONE
Q10=+5
;PROF. INCREMENTO
Q11=100
;AVANZ. INCREMENTO
Q12=350
;AVANZ. SVUOTAMENTO
Q14=+0
;QUOTA LATERALE
8.5 Cicli SL
