177 HEIDENHAIN TNC 426 B, TNC 430

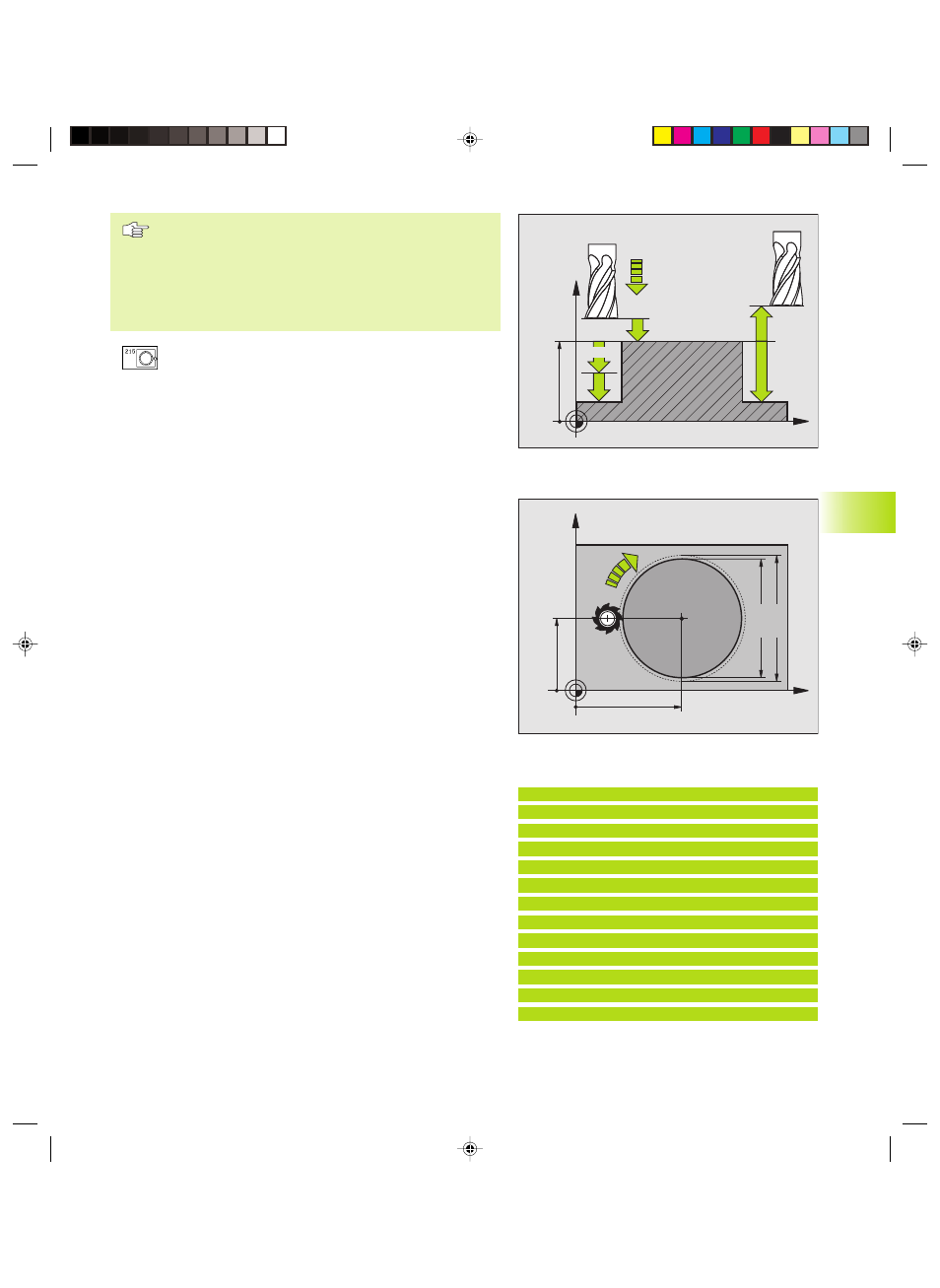

Da osservare:
Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione.
Se si desidera rifinire l’isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844), inserire per l'
AVANZAMENTO IN PROFONDITA’
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo dell’isola
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘ . Per la penetrazione nel materiale
inserire un valore basso; penetrando nel vuoto inserire
un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota dei singoli accostamenti
dell’utensile; inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú CENTRO 1º ASSE Q216 (assoluto): centro dell‘isola
nell‘asse principale nel piano di lavoro
ú CENTRO 2º ASSE Q217 (assoluto): centro dell’isola
nell’asse secondario nel piano di lavoro
ú DIAMETRO DEL PEZZO Q222: diametro dell’isola
prelavorata. Il diametro del pezzo grezzo deve essere
maggiore del diametro del pezzo finito
ú DIAMETRO DEL PEZZO FINITO Q223: diametro
dell’isola finita. Il diametro del pezzo finito deve essere
minore del diametro del pezzo grezzo
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Esempi di blocchi NC:
43 CYCL DEF 215 FINITURA DI ISOLE 43
CIRCOLARI
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q206=150 ;AVANZ. IN PROFONDITA'
Q202=5 ;PROF. INCREMENTO
Q207=500 ;AVANZAMENTO FRESATURA
Q203=+0 ;COORDINATE SUPERFICIE
Q204=50 ;2. DIST. SICUREZZA
Q216=+50 ;CENTRO 1. ASSE
Q217=+50 ;CENTRO 2. ASSE
Q222=81 ;DIAM. PEZZO GREZZO
Q223=80 ;DIAM. PEZZO FINITO
