96 6 Programmazione: Programmazione profili

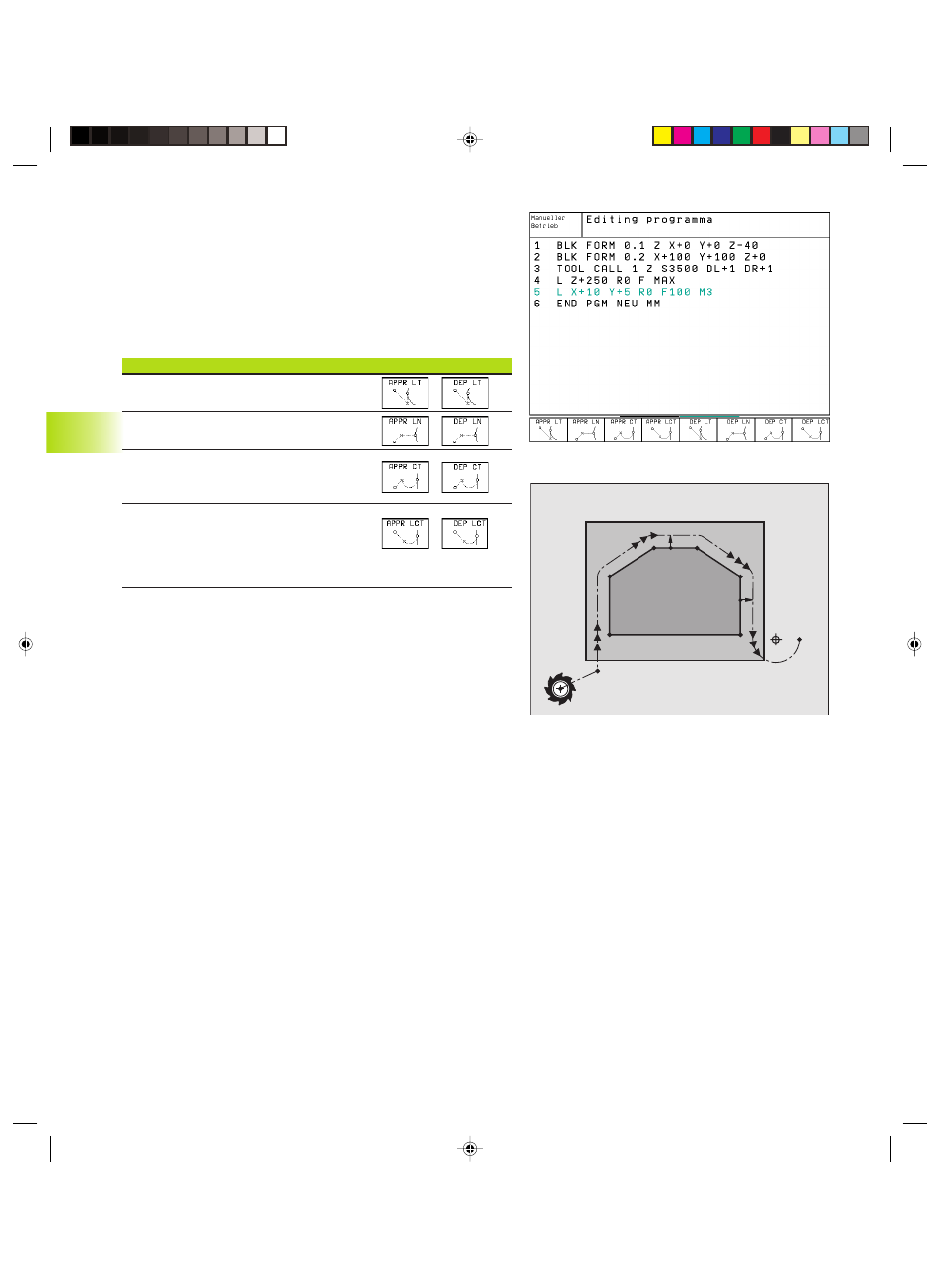

6.3 Avvicinamento e distacco da un profilo
Panoramica: forme di traiettoria per l’avvicinamento e
il distacco al/dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP (ingl.
departure = distacco) vengono attivate con il tasto APPR/DEP. In
seguito si possono selezionare mediante softkey le seguenti forme di
traiettoria:
Funzione Softkeys: Avv. Distacco
Retta con raccordo tangenziale
Retta perpendicolare al punto di profilo
Traiettoria circolare con raccordo
tangenziale
Traiettoria circolare con raccordo
tangenziale al profilo, avvicinamento e
distacco su una retta a raccordo tangenziale
da/verso un punto ausiliario esterno al profilo.
Avvicinamento e distacco da una traiettoria elicoidale
Nell’avvicinamento e nel distacco da una traiettoria elicoidale l’utensile
si sposta sul prolungamento della traiettoria elicoidale, raccordandosi
tangenzialmente al profilo su una traiettoria circolare. Per la
programmazione utilizzare le funzioni APPR CT e DEP CT.
Posizioni importanti per l’avvicinamento e il distacco
■ Punto di partenza P
S
Questa posizione viene programmata direttamente prima del blocco
APPR. P
S
si trova all‘esterno del profilo e viene avvicinato senza
correzione del raggio (R0).
■ Punto ausiliario P
H
Alcune traiettorie passano nell‘avvicinamento e nel distacco da un
punto ausiliario P
H
che il TNC calcola dai dati inseriti nei blocchi
APPR e DEP.
■ Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato nel blocco APPR,
l’ultimo punto del profilo P
E
con una funzione di traiettoria a scelta.
■ Se il blocco APPR contiene anche la coordinata Z, il TNC porta
l’utensile prima nel piano di lavoro su P
H
e da lì nell‘asse utensile alla
profondità programmata.
■ Punto finale P
N
La posizione P
N
si trova all’esterno del profilo e risulta dai dati
programmati nel blocco DEP . Se il blocco DEP contiene anche la
coordinata Z, il TNC porta l‘utensile prima nel piano di lavoro su
P
H
e da lì nell‘asse utensile alla distanza programmata.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
