6 Programmazione: programmazione profili

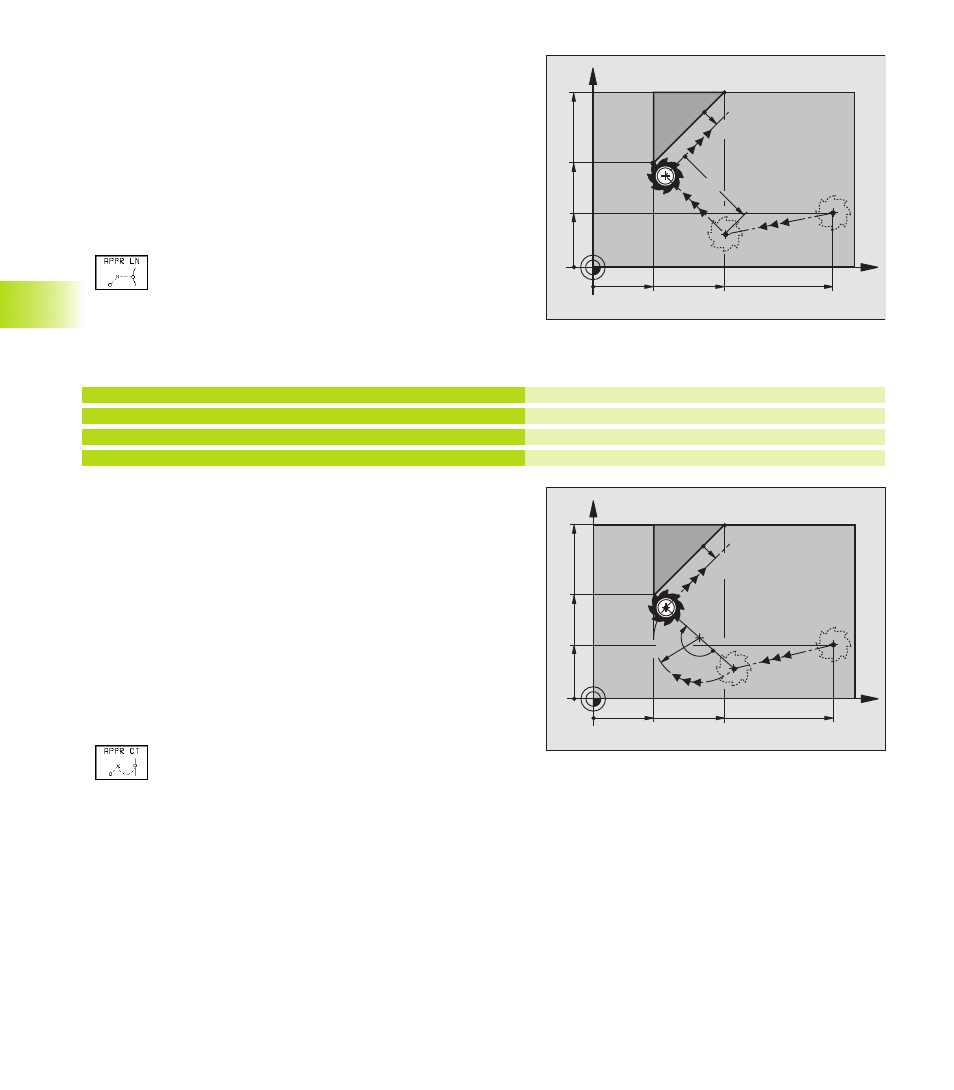

Avvicinamento su una retta perpendicolare al primo
punto del profilo: APPR LN
Il TNC sposta l’utensile su una retta dal punto di partenza P
S
al
punto ausiliario P
H
. Da lì l’utensile si porta sul primo punto del
profilo P
A
lungo una retta perpendicolare a tale punto. P
H
si trova
alla distanza LEN da P
A
.
ú
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza Ps
ú
Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LN :
ú
COORDINATE del primo punto del profilo P
A
ú
LUNGHEZZA: Distanza dal punto ausiliario P
H
al primo
punto del profilo P
A
Introdurre LEN sempre con un valore positivo!
ú
CORR. RAGGIO RR/RL per la lavorazione
Esempio di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LN X+10 Y+20 Z-10 LEN+15 RR F100
9 L X+20 Y+35
10 L ...
Avvicinamento su una traiettoria circolare con
raccordo tangenziale: APPR CT
Il TNC porta l’utensile lungo una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l’utensile si porta, su una traiettoria
circolare con raccordo tangenziale al primo elemento di profilo, sul
primo punto del profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e
dall’angolo al centro CCA. Il senso di rotazione della traiettoria
circolare è definito dall‘andamento del primo elemento del profilo.
ú
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú
Aprire il dialogo con il tasto APPR/DEP e il softkey APPR CT
ú
COORDINATE del primo punto del profilo P
A
ú
RAGGIO R della traiettoria circolare
■
Avvicinamento sul lato del pezzo definito dalla
correzione del raggio:
inserire R con segno positivo
■
Avvicinamento dal lato del pezzo:
inserire R con segno negativo
Avvicinamento di P
S
senza correzione del raggio
P
A
con corr. raggio. RR, dist. da P
H
a P
A
: LEN=15
Punto finale del primo elemento di profilo
Successivo elemento di profilo
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
CCA=
180°
R10
35
20
