14.9 Selezione della lingua di
programmazione per il file $MDI
Con la funzione MOD ”INSERIMENTO PROGRAMMA” si può
commutare la programmazione del file dati $MDI:
■
Programmazione del $MDI.H con dialogo in chiaro:
INSERIMENTO NEL PROGRAMMA: HEIDENHAIN
■
Programmazione del $MDI.I secondo DIN/ISO:
INSERIMENTO NEL PROGRAMMA: ISO
14.10 Selezione assi per la generazione
di un blocco L
Nel campo di immissione per la SELEZIONE ASSI si definisce quali
coordinate della posizione attuale dell‘utensile devono essere
confermate nel blocco L. Per la generazione di un blocco L
separato si aziona il tasto ”Conferma della posizione reale”. La
selezione degli assi viene effettuata come nei parametri macchina
in modalita bit:
SELEZIONE ASSI
%11111 conferma assi X, Y, Z, IV, V
SELEZIONE ASSI
%01111 conferma assi X, Y, Z, IV
SELEZIONE ASSI
%00111 conferma assi X, Y, Z
SELEZIONE ASSI
%00011 conferma assi X, Y
SELEZIONE ASSI
%00001 conferma asse X
14.11 Impostazione dei limiti del campo
di spostamento, visualizzazione
dell’origine
Nell’ambito del campo di spostamento massimo è possibile limitare
il percorso di spostamento effettivamente utilizzabile per gli assi
delle coordinate.
Esempio d’impiego: protezione del divisore da collisioni

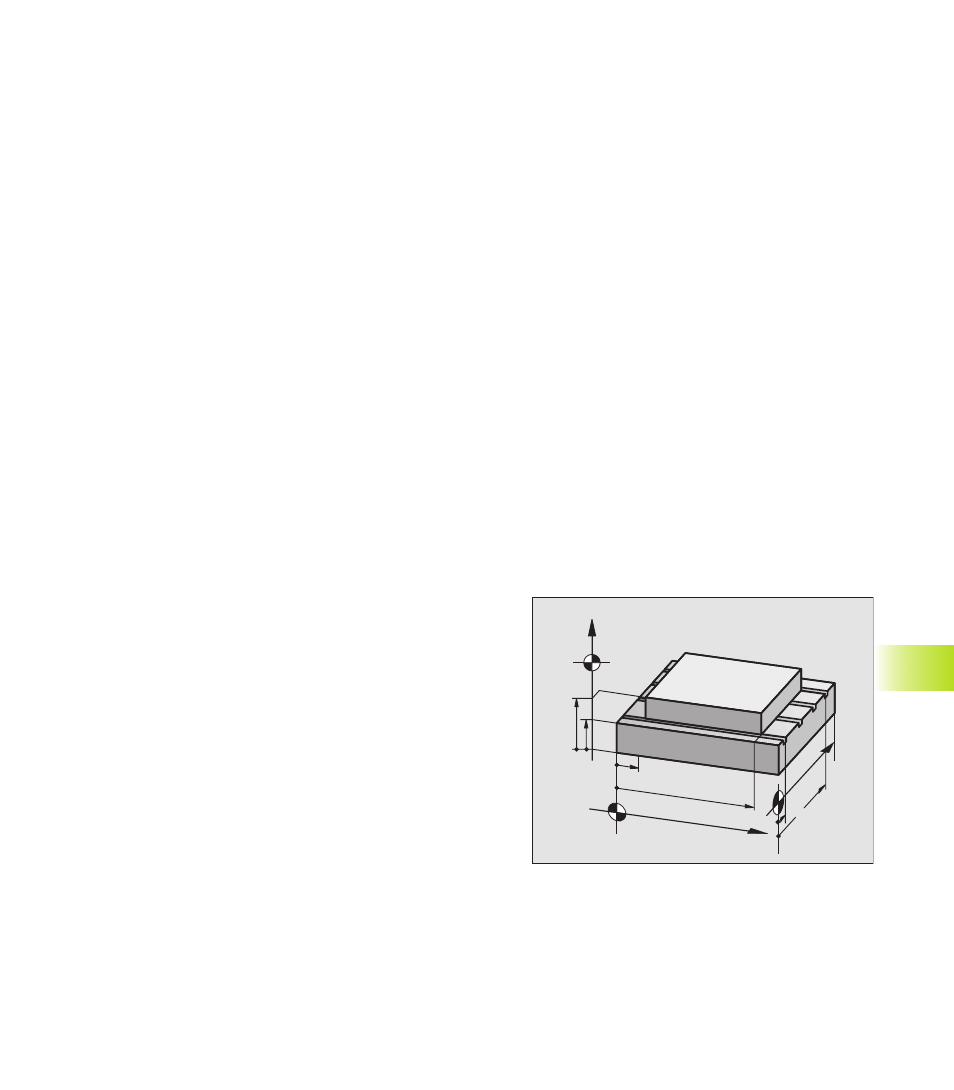

Il campo massimo di spostamento viene limitato mediante finecorsa
software. Il percorso di spostamento effettivamente utilizzabile viene
limitato con la funzione MOD AXIS LIMIT: si impostano i valori mas-
simi degli assi in direzione positiva e negativa, riferiti all’origine
della macchina.
Lavoro senza limitazione del campo di spostamento
Per gli assi di coordinate da spostare senza limiti nel campo di
spostamento, impostare quale AXIS LIMIT il percorso di
spostamento massimo del TNC (+/- 99 999 mm).
