95 HEIDENHAIN TNC 426
6
.4
T
raiet
to
rie – Coor
dinat
e car
tesiane

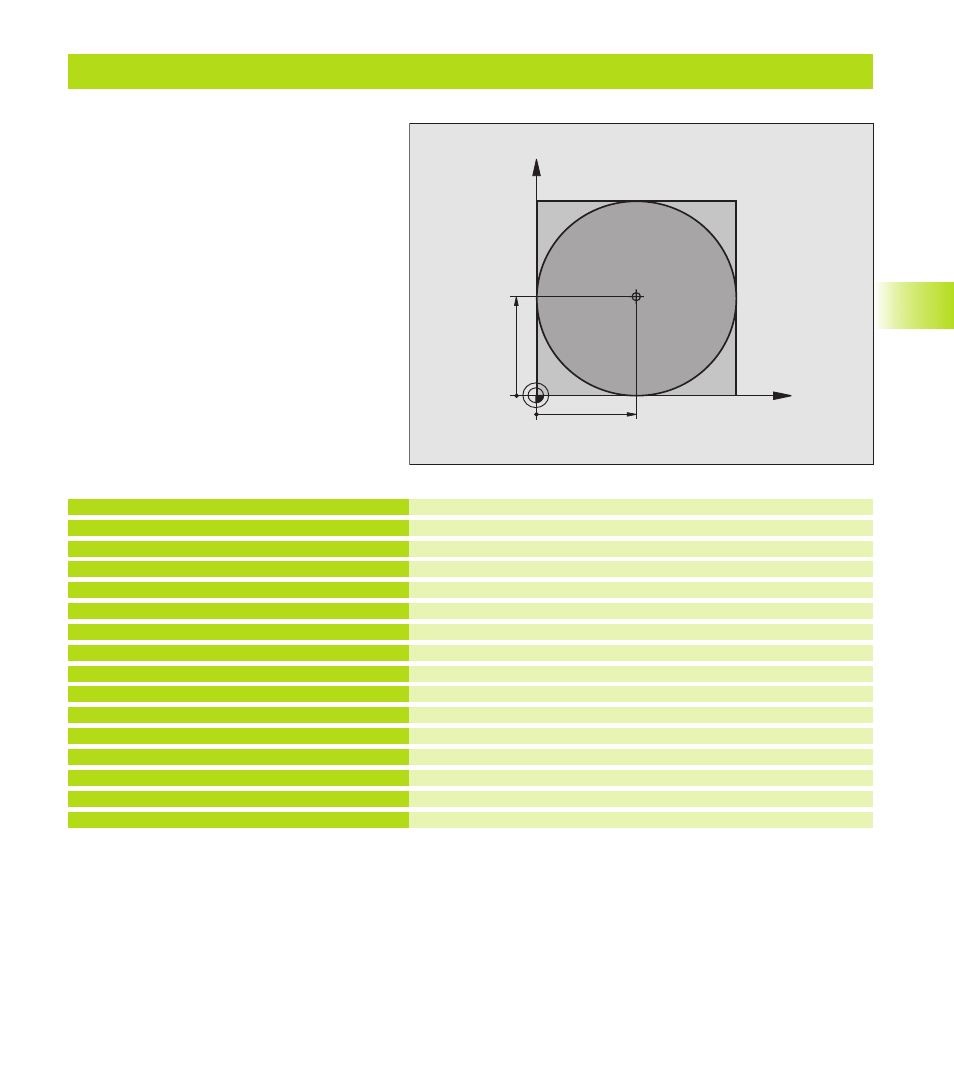

Esempio: Cerchio pieno con coordinate cartesiane
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
4 TOOL CALL 1 Z S3150
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 L X-40 Y+50 R0 F MAX
8 L Z-5 R0 F1000 M3
9 APPR LCT X+0 Y+50 R5 RL F300
10 C X+0 DR-
11 DEP LCT X-40 Y+50 R5 F1000
12 L Z+250 R0 F MAX M2
13 END PGM CCC MM
Definizione del pezzo grezzo
Definizione dell’utensile
Chiamata utensile
Definizione centro del cerchio
Disimpegno utensile
Preposizionamento utensile
Posizionamento alla profondità di lavoro
Posizionamento su traiettoria circolare con raccordo tangenziale
sul punto di partenza del cerchio
Posizionamento sul punto finale del cerchio (= punto di partenza)
Distacco dal profilo su traiettoria circolare con raccordo tangenziale
sul profilo
Disimpegno dell‘utensile, fine del programma
X
Y
50
50
CC
