LAVORAZIONE SPECULARE (Ciclo 8)

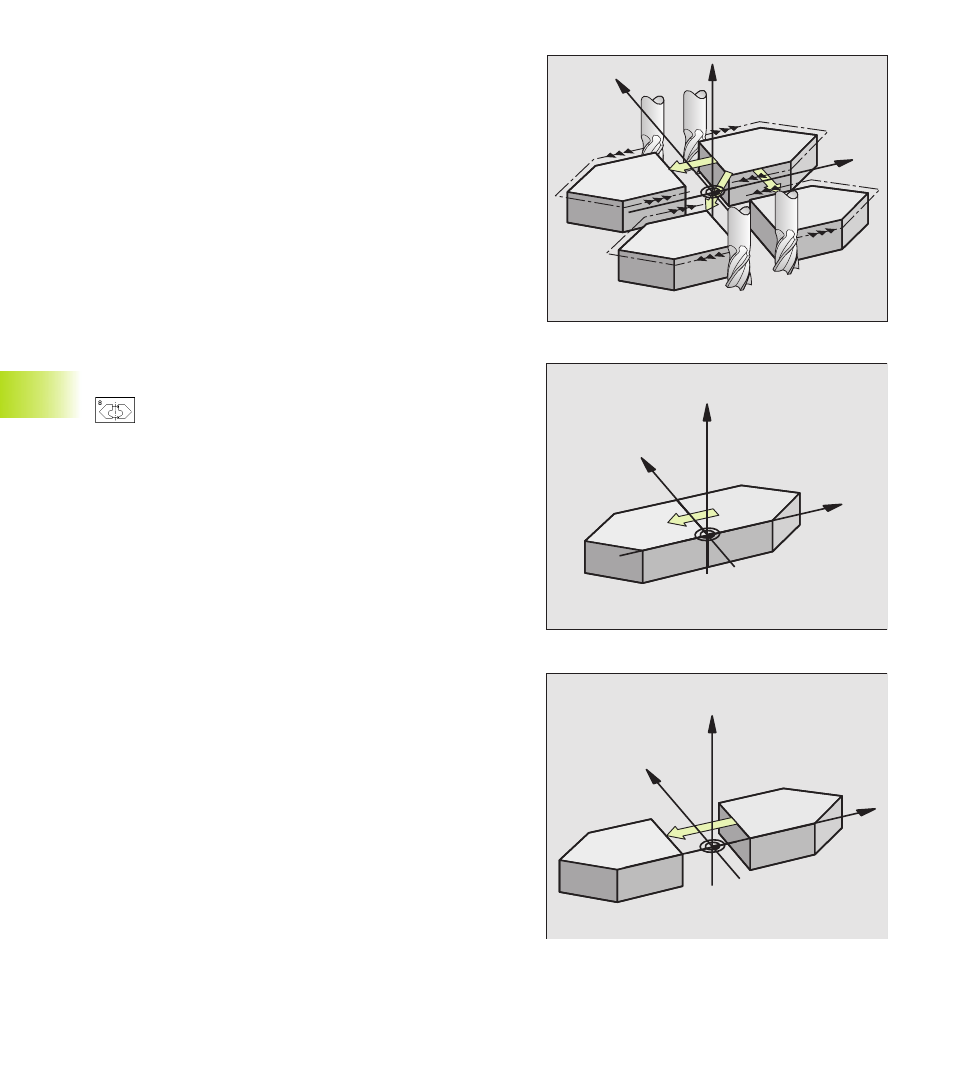

Con questo ciclo il TNC consente l’esecuzione speculare di una
lavorazione nel piano di lavoro. Vedere figura in alto a destra.
Attivazione
La specularità si attiva con la sua definizione nel programma. Essa
è attiva anche nel modo operativo INTRODUZIONE MANUALE DATI.
Il TNC visualizza gli assi di specularità attivi nell’indicazione di stato
supplementare.
■
Ribaltando un solo asse cambia il senso di rotazione dell’utensi-
le. Questo non vale per i cicli di lavorazione
■
Ribaltando due assi, il senso di rotazione rimane invariato
Il risultato del ribaltamento dipende dalla posizione dell’origine:
■
Origine sul profilo da ribaltare: l’elemento verrà ribaltato diret-
tamente intorno all’origine, vedere figura in centro a destra
■
L’origine si trova all’esterno del profilo da ribaltare: l’elemento
verrà anche spostato; vedere figura in basso a destra
ú
ASSE SPECULARE ?: inserire l’asse da ribaltare.
L’asse del mandrino non può essere ribaltato
Annullamento della lavorazione speculare
Riprogrammare il ciclo SPECULARITA’ inserendo NO ENT.
