12 Sistemi di tastatura 3D 260

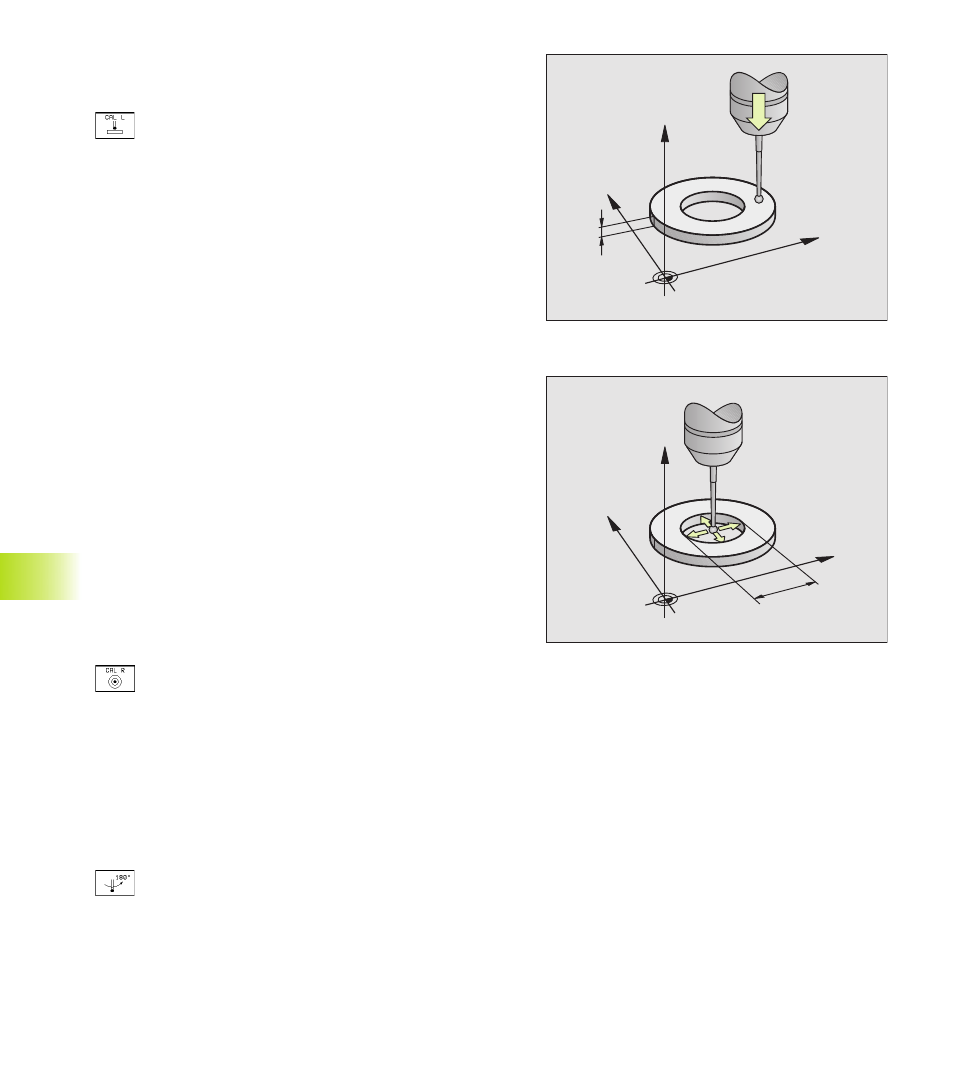

Calibrazione della lunghezza efficace
ú Impostare l’origine nell‘asse del mandrino in modo da avere per
la tavola della macchina: Z=0.
ú Selezione della funzione di calibrazione per la lun-
ghezza del tastatore: premere il softkey TOUCH PROBE
e CAL L. Il TNC visualizzerà una finestra di menu con 4
campi di introduzione
ú Introdurre l’ASSE UTENSILE
ú ORIGINE: introdurre lo spessore dell’anello di
regolazione
ú I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
ú Accostare il tastatore alla superficie dell’anello di
regolazione
ú Ove necessario, modificare la direzione di sposta-
mento visualizzata: premere il relativo tasto freccia
ú Tastatura della superficie: premere il tasto esterno di
START
Calibrazione del raggio efficace e compensazione dell’offset
centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse
del mandrino. La funzione di calibrazione rileva questo offset tra
l’asse del tastatore e l’asse del mandrino e lo compensa in via
matematica.
Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°.
La rotazione viene attivata da una funzione ausiliaria che il costrut-
tore della macchina definisce nel MP6160.
La misurazione dell’offset centrale del tastatore potrà essere ese-
guita dopo la calibrazione del raggio efficace della sfera di tastatura
ú Posizionare la sfera di tastatura nel FUNZIONAMENTO MANUALE
nel foro dell‘anello di regolazione
ú Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l’offset del tastatore: premere
il softkey CAL R
ú Selezionare l’ASSE UTENSILE, introdurre il raggio
dell’anello di regolazione
ú Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione in ogni
direzione assiale e ne calcolerà il raggio efficace della
sfera di tastatura
ú Se si desidera terminare la funzione di calibrazione
premere il softkey END
ú Determinazione dell’offset centrale della sfera di tasta-
tura: premere il softkey 180°. Il TNC ruota il tastatore di
180°
ú Tastatura: premere 4 volte il tasto esterno di START.
Il sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l’offset centra-le
del tastatore
5
Y
X
Z
Y
X
Z
10
