79 HEIDENHAIN TNC 426
Preposizionamento
Preposizionare l’utensile all‘inizio del programma di lavorazione in
modo da escludere eventuali danneggiamenti dell’utensile e del
pezzo.
Generazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione
traiettorie. Il TNC chiederà uno dopo l’altro tutti i dati e inserirà il
blocco di programma nel programma di lavorazione.

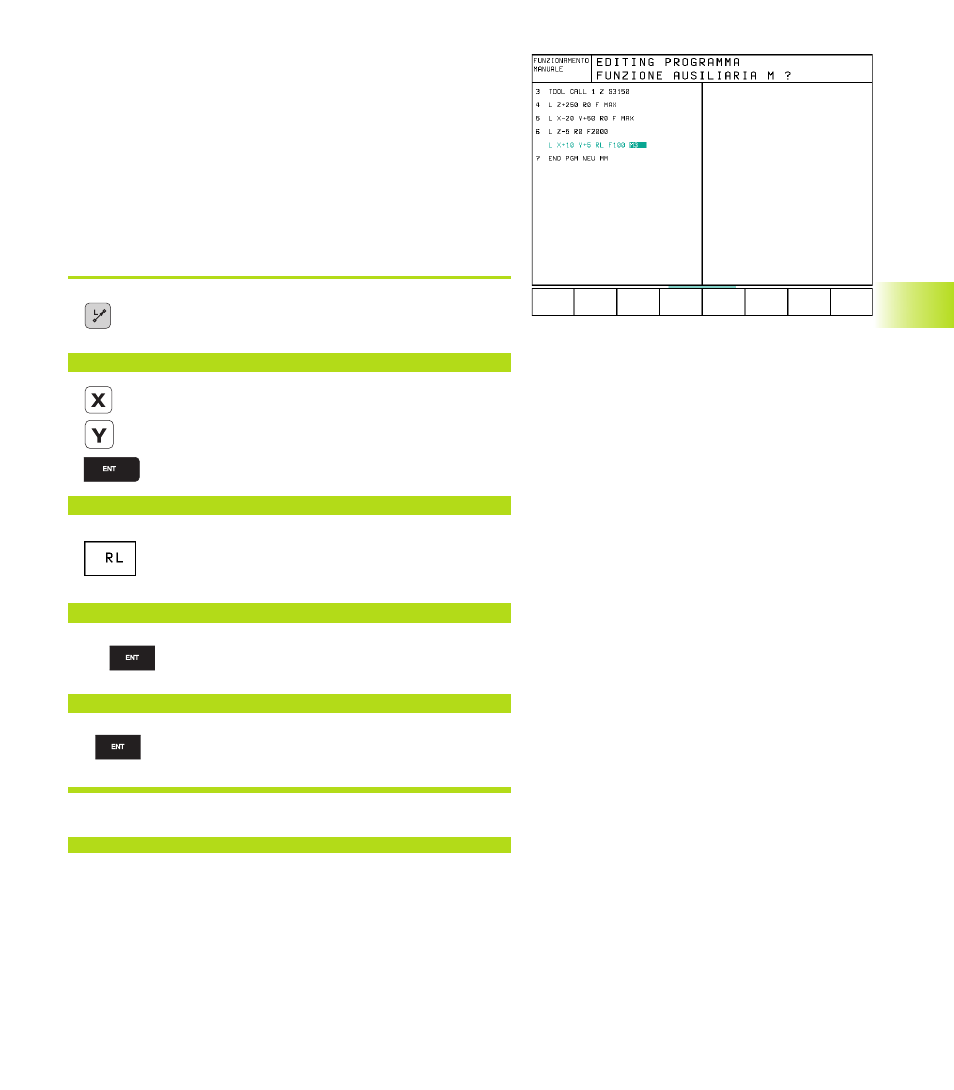

Esempio – Programmazione di una retta:
Apertura del dialogo di programmazione : p.es.
retta
COORDINATE ?
<
10
Inserire le coordinate del punto finale della retta
5
COOR. RAGGIO.: RL/RR/SENZA COOR. ?
<
Selezione correzione raggio: premere p. es. il
softkey RL, l’utensile si sposterà a sinistra del
profilo
AVANZAMENTO F=? / F MAX = ENT
<
100
Inserire l’avanzamento e confermare con il tasto
ENT: p.es.100 mm/min
FUNZIONE AUSILIARIA M ?
<
3
Inserire la funzione ausiliaria , p.es. M3 e
concludere il dialogo con il tasto ENT
Nel programma di lavorazione si vedrà la seguente riga:
L X+10 Y+5 RL F100 M3
6.2 Gener
alità r
elativ
e alle funzioni di tr
aiet
to
ri
a
