8 Programmazione: Cicli 192
8.7 Cicli per la conversione delle
coordinate
Mediante la conversione delle coordinate il TNC è in grado di
eseguire un profilo programmato in diversi punti del pezzo, variando
la posizione e il fattore di scala. Il TNC mette a disposizione i seguenti
cicli per la conversione delle coordinate:

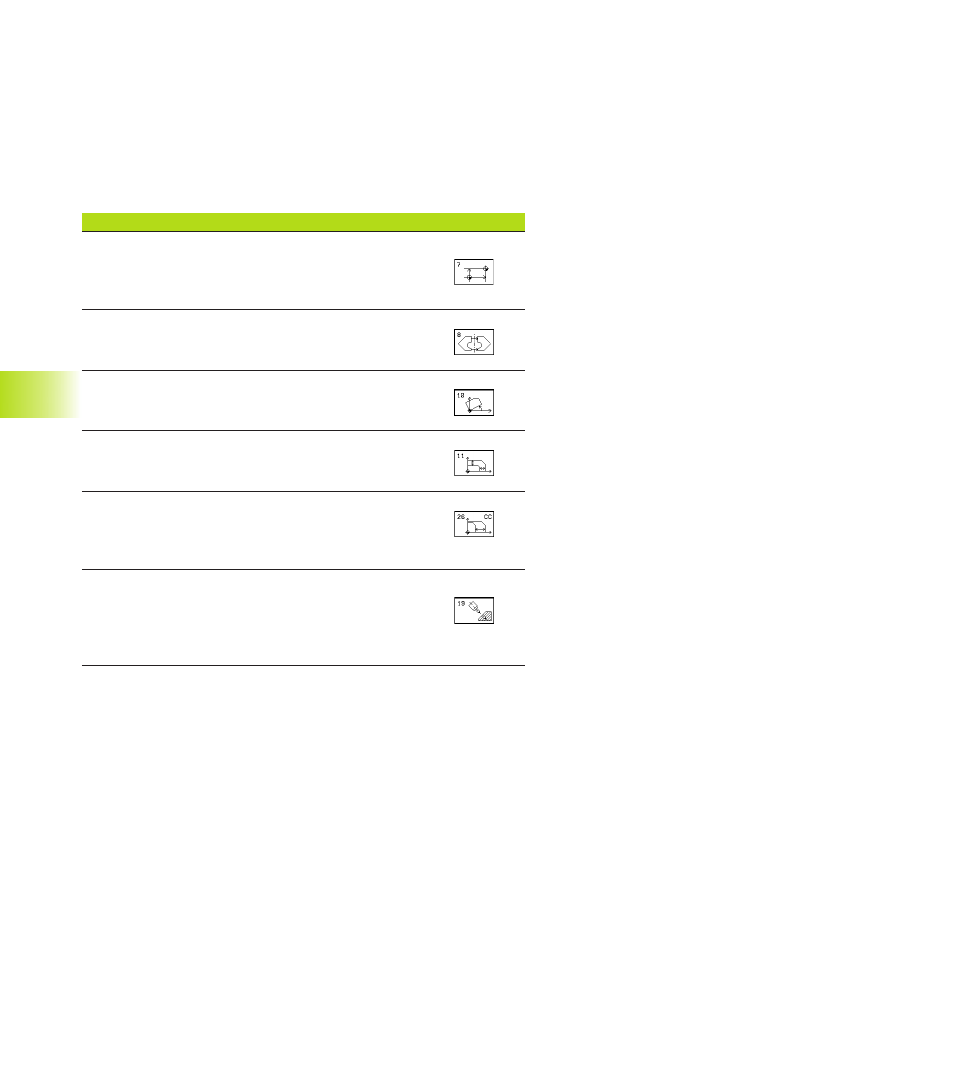

Ciclo Softkey
7 ORIGINE
Spostamento dei profili direttamente nel programma
o dalle tabelle origini
8 SPECULARITA’
Lavorazione speculare dei profili
10 ROTAZIONE
Rotazione dei profili nel piano di lavoro
11 FATTORE DI SCALA
Riduzione o ingrandimento dei profili
26 FATTORE DI SCALA INDIVIDUALE PER ASSE
Riduzione o ingrandimento di profili con fattori di
scala individuali per asse
19 PIANO DI LAVORO
Esecuzione di lavorazione nel sistema di
coordinate ruotato sulle macchine con teste
orientabili e/o con tavole rotanti
Attivazione della conversione di coordinate
Inizio dell’attivazione: una conversione di coordinate diventa attiva
a partire dalla sua definizione, non deve quindi essere chiamata.
Essa rimane valida fino ad una disattivazione o ad una nuova
definizione.
Disattivazione di una conversione delle coordinate:
■ ridefinizione del ciclo con i valori di lavorazione originale, p. es.
fattore di scala 1,0
■ esecuzione delle funzioni ausiliarie M02, M30 o del blocco END
PGM (in funzione del parametro macchina 7300)
■ selezione di un nuovo programma
