8 Programmazione: Cicli 190
8.6 Cicli di spianat
ur
a
Da osservare:
Il TNC posiziona l’utensile sul punto di partenza 1 partendo
dalla posizione attuale con un movimento lineare 3D.
Preposizionare l’utensile in modo da evitare qualsiasi
collisione con il pezzo o i dispositivi di serrag-gio.
Il TNC sposta l’utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Utilizzare eventualmente una fresa con tagliente frontale a
taglio centrale (DIN 844).
ú PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spanare nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3. ASSE Q227 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse mandrino
ú 2. PUNTO 1. ASSE Q228 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
principale del piano di lavoro
ú 2. PUNTO 2. ASSE Q229 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
secondario del piano di lavoro
ú 2. PUNTO 3. ASSE Q230 (assoluto): coordinata del
punto finale della superficie da spianare nell’asse
mandrino
ú 3. PUNTO 1. ASSE Q231 (assoluto): coordinata del
punto 3 nell’asse principale del piano di lavoro
ú 3. PUNTO 2. ASSE Q232 (assoluto): coordinata del
punto 3 nell’asse secondario del piano di lavoro
ú 3. PUNTO 3. ASSE Q233 (assoluto): coordinata del
punto 3 nell’asse del mandrino
ú 4. PUNTO1. ASSE Q234 (assoluto): coordinata del
punto 4 nell’asse principale del piano di lavoro
ú 4. PUNTO 2. ASSE Q235 (assoluto): coordinata del
punto 4 nell’asse secondario del piano di lavoro
ú 4. PUNTO 3. ASSE Q236 (assoluto): coordinata del
punto 4 nell’asse del mandrino
ú NUMERO DEI TAGLI Q240: numero linee di cui il TNC
deve spostare l’u-tensile tra i punti - e tra
i punti -
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile nella fresatura della prima
linea in mm/min; il TNC calcolerà l’avanzamento per
tutte le altre linee in funzione dell’accostamento
laterale dell’utensile (spostamento inferiore al raggio
utensile = avanzamento maggiore, grande
accostamento laterale = avanzamento minore)

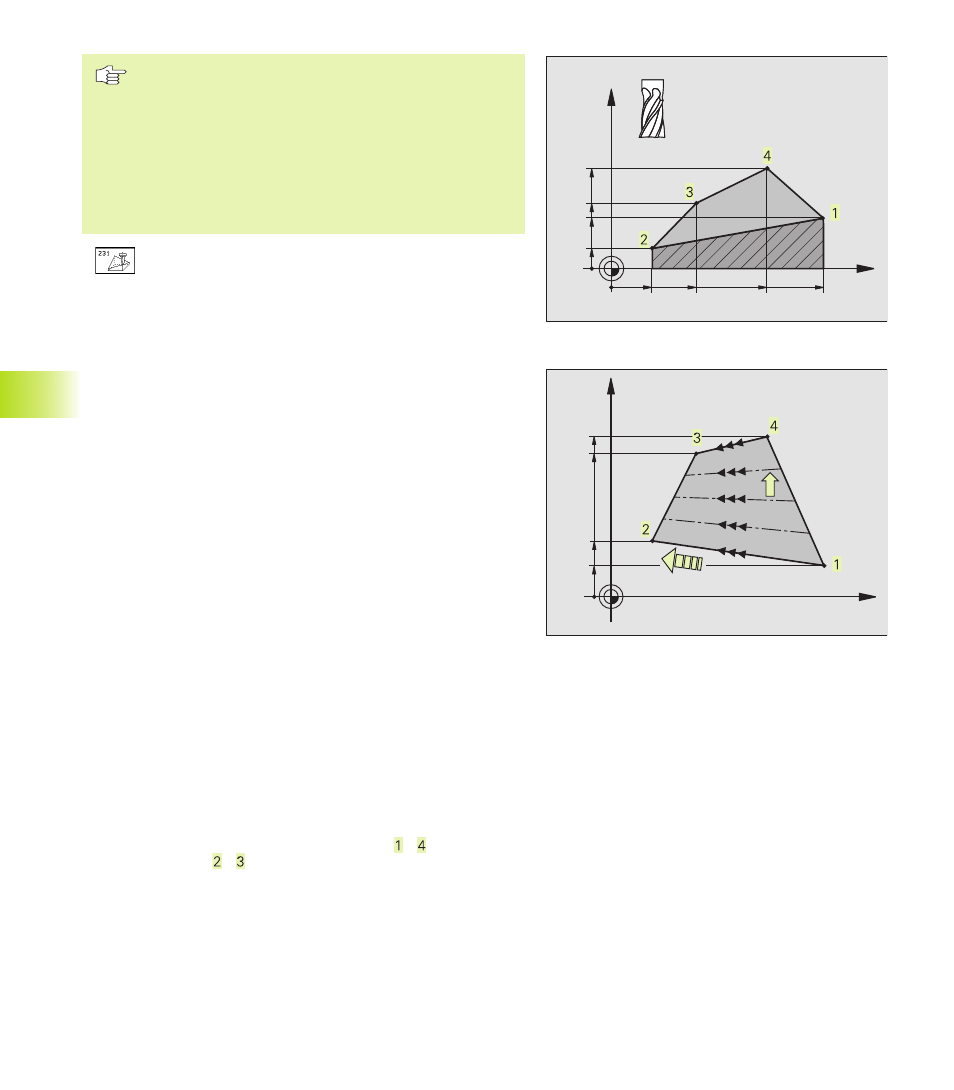

X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
