101 HEIDENHAIN TNC 426
6
.5
T
raiet
to
rie – Coor
dinat
e polar
i

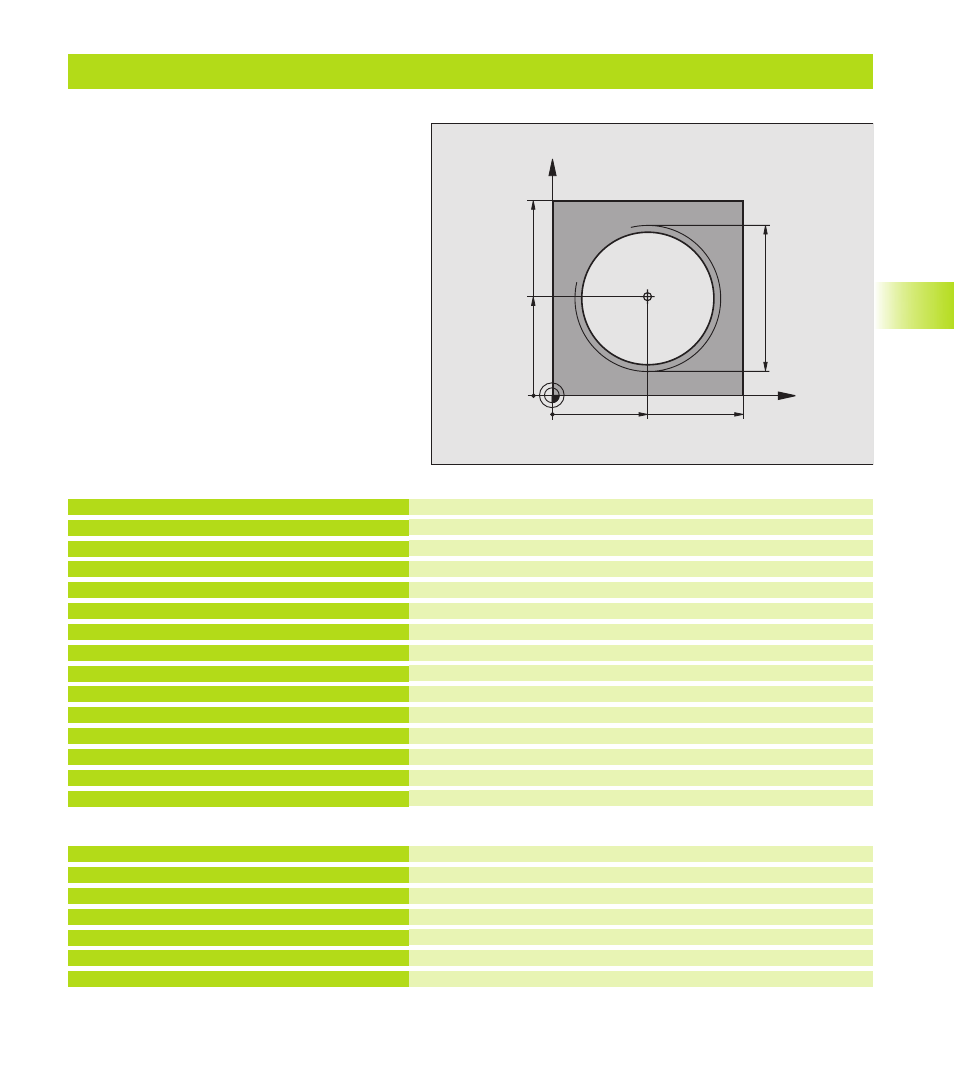

Esempio: Traiettoria elicoidale
Definizione del pezzo grezzo
Definizione dell’utensile
Chiamata utensile
Disimpegno utensile
Preposizionamento utensile
Conferma dell’ultima posizione programmata quale polo
Posizionamento alla profondità di lavoro
Avvicinamento al profilo su un cerchio con raccordo tangenziale
Percorso elicoidale
Distacco dal profilo su un cerchio con raccordo tangenziale
Disimpegno dell‘utensile, fine del programma
Inizio della ripetizione dei blocchi di programma
Inserimento diretto del passo quale valore IZ
Numero delle ripetizioni (filetti)
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S1400
5 L Z+250 R0 F MAX
6 L X+50 Y+50 R0 F MAX
7 CC
8 L Z-12,75 R0 F1000 M3
9 APPR PCT PR+32 PA-180 CCA180 R+2
RL F100
10 CP IPA+3240 IZ+13,5 DR+ F200
11 DEP CT CCA180 R+2
12 L Z+250 R0 F MAX M2
13 END PGM HELIX MM
In caso di lavorazione di oltre16 filetti:
...
8 L Z-12.75 R0 F1000
9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100
10 LBL 1
11 CP IPA+360 IZ+1,5 DR+ F200
12 CALL LBL 1 REP 24
13 DEP CT CCA180 R+2
X
Y
50
50
CC
100
100
M64 x 1,5
