42 4 Programmazione: Generalità, Programmazione file dati,
aiuti di programmazione
La finestra di programma visualizza la definizione del pezzo grezzo:
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
Il TNC genera automaticamnete i numeri dei blocchi, nonché il
blocco BEGIN e il blocco END.
Programmazione a dialogo delle traiettorie
dell’utensile
Per programmare un blocco si inizia con il tasto di dialogo. Nella
riga di intestazione dello schermo il TNC chiederà tutti i dati
necessari.

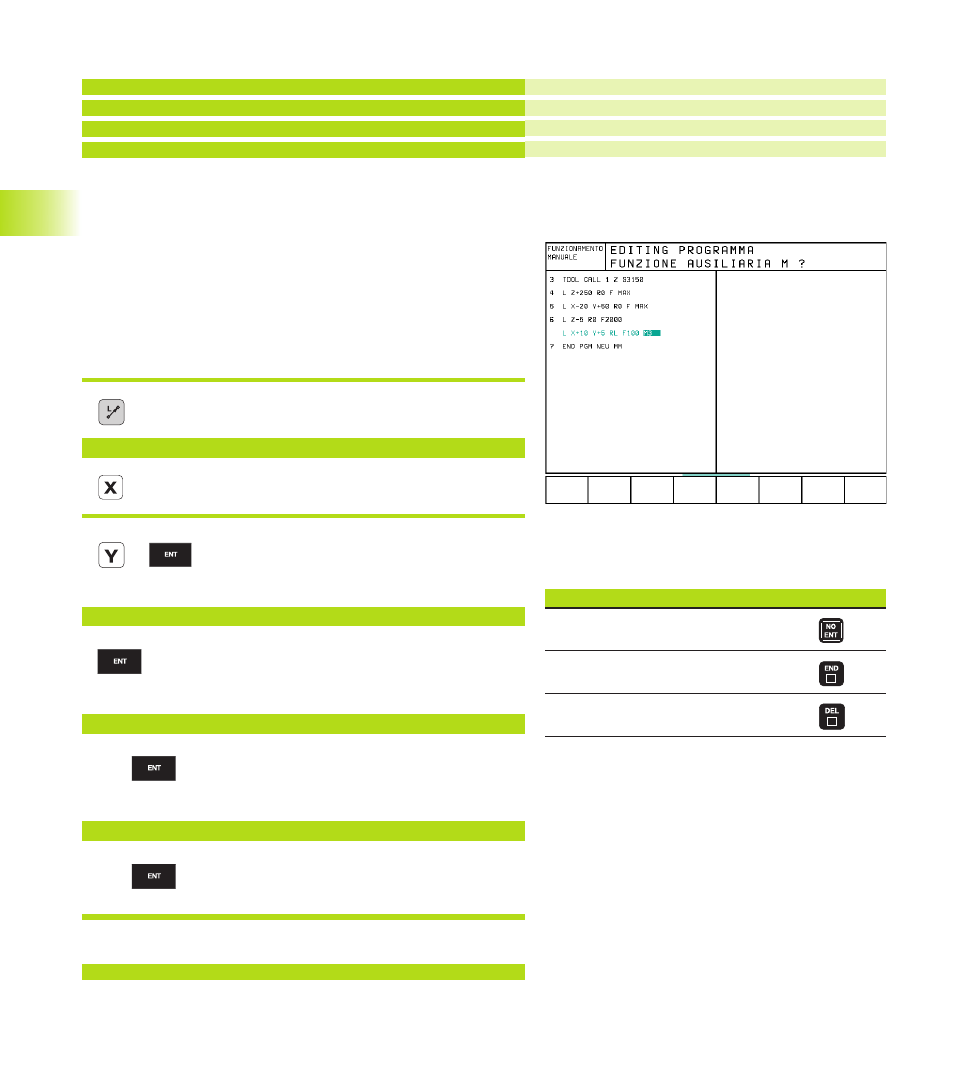

Esempio per un dialogo
Apertura del dialogo
COORDINATE ?
<
10 Inserire coordinata di destinazione asse X
<
5 Inserire coordinata di destinazione asse Y e
confermando con il tasto ENT passare alla
domanda successiva.
CORR. RAGGIO: RL/RR/SENZA CORR.: ?
<
Inserire ”senza correzione del raggio” e con
il tasto ENT, passare alla domanda
successiva.
AVANZAMENTO F=? / F MAX = ENT
<
100
Avanzamento per questa traiettoria
100 mm/min, confermare con il tasto ENT,
passando alla domanda successiva
FUNZIONE AUSILIARIA M ?
<
3
Funzione ausiliaria M3 ”Mandrino ON”; azio-
nando il tasto ENT il TNC conclude il dialogo
La finestra di programma visualizzerà la seguente riga:
3 L X+10 Y+5 R0 F100 M3
4.3
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Inizio programma, nome, unità di misura
Asse del mandrino, coordinate punto MIN
Coordinate punto MAX
Fine programma, nome, unità di misura
Funzioni durante il dialogo Tasto
Salto della domanda di dialogo
Conclusione anticipata del dialogo
Interruzione e cancellazione del dialogo
