14 Funzioni MOD 294
14.7 Selezione dell’indicazione di
posizione
Nel FUNZIONAMENTO MANUALE e per i modi operativi di
esecuzione del programma si può intervenire sulla visualizzazione
delle coordinate:

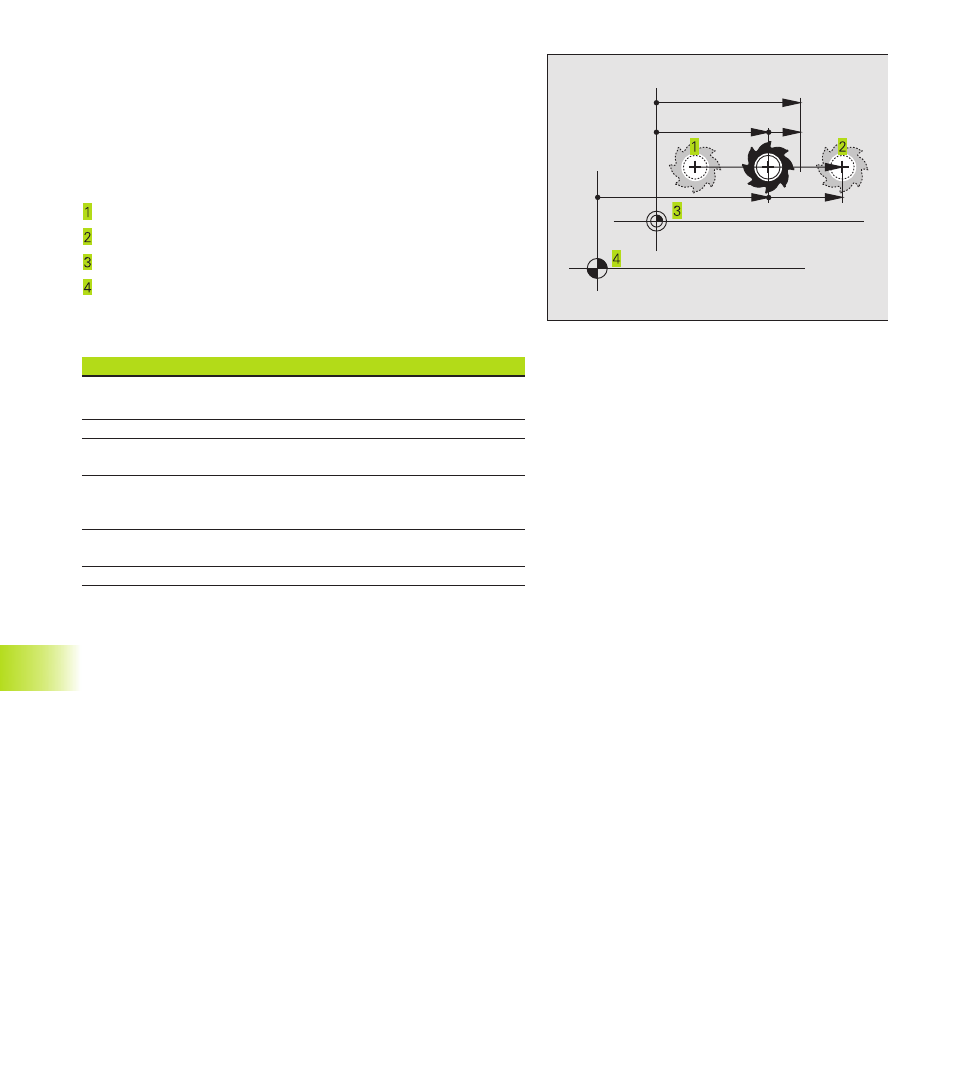

La figura a destra illustra varie posizioni dell‘utensile:
Posizione di partenza
Posizione finale dell’utensile
Origine del pezzo
Origine della macchina
Per la visualizzazione delle posizioni del TNC si possono
selezionare le seguenti coordinate:
Funzione Visualizzazione
Posizione nominale; valore NOMIN
preimpostato dal TNC
Posizione reale; posizione attuale dell’utensile
REALE
Posizione di riferimento; posizione reale riferita REF
all’origine della macchina
Distanza residua rispetto alla posizione
programmata;
DIST
differenza tra posizione reale e finale
Errore di inseguimento; differenza tra
INSEG
posizione nominale e reale
Deflessione del tastatore di misurazione
DEFL
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 1” si seleziona
la visualizzazione di posizione nell‘indicazione di stato.
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 2” si seleziona
la visualizzazione di posizione nell’indicazione di stato
supplementare.
14.8 Selezione dell’unità di misura
Con questa funzione MOD si definisce se il TNC deve visualizzare
le coordinate in millimetri o in pollici
■ Sistema di misura metrico: p.es. X = 15,789 (mm) funzione MOD
”CAMBIO MM/POLLICI MM”. Visualizzazione con tre posizioni
decimali.
■ Sistema di misura metrico: p.es. X = 0,6216 (pollici) funzione MOD
”CAMBIO MM/POLLICI INCH.”. Visualizzazione con 4 posizioni
decimali
14.7 Selezione dell’indicazione di posizione,
14.8 Selezione dell’unità di misur
a
