135 HEIDENHAIN TNC 426
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Cicli di f
o
ra
tu
ra

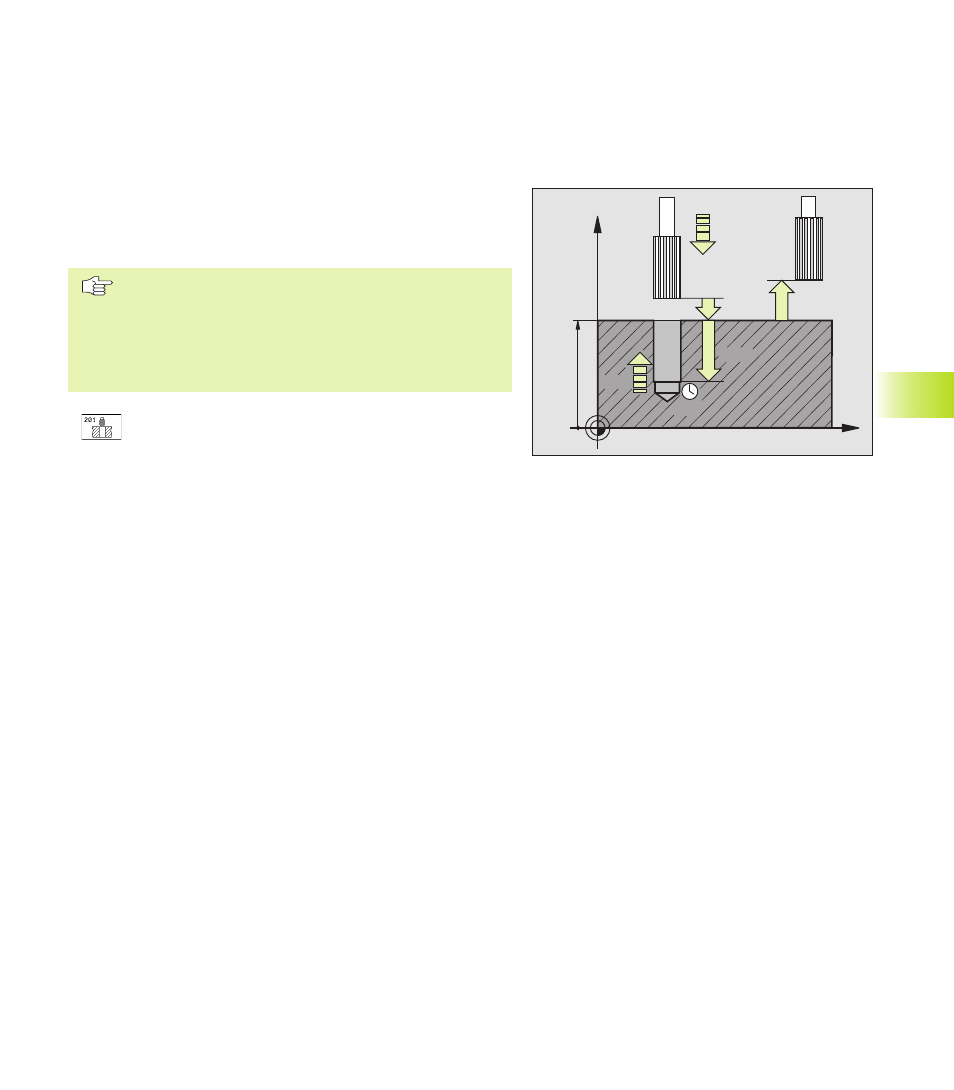

ALESATURA (Ciclo 201)
1 Il TNC posiziona l‘utensile nell‘asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA programmata sopra la superficie
del pezzo
2 L‘utensile alesa con l‘AVANZAMENTO F fino alla PROFONDITA‘
programmata
3 Se programmata, l‘utensile esegue una sosta sul fondo del foro
4 Successivamente il TNC ritira l‘utensile con AVANZAMENTO F
alla DISTANZA DI SICUREZZA e da lì, se programmato, con
FMAX alla 2. DISTANZA DI SICUREZZA
Da osservare:
Programmare un‘istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA‘ definisce la
direzione della lavorazione .
ú DISTANZA DI SICUREZZA Q200 (incrementale):
Distanza tra la punta dell‘utensile e la superficie del
pezzo; inserire un valore positivo
ú PROFONDITA‘ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA‘ Q206: Velocità di
spostamento dell‘utensile durante l‘alesatura in
mm/min
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l‘utensile sosta sul fondo del foro
ú INVERSIONE DI AVANZAMENTO RITORNO Q208:
Velocità dell‘utensile durante l‘estrazione dal foro in
mm/min. Impostando Q5 = 0, vale AVANZAMENTO
ALESATURA
ú COORD. SUPERFICIE DEL PEZZO Q203 (valore
assoluto): coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell‘asse del mandrino che esclude una
collisione tra l‘utensile e il pezzo (il dispositivo di
serraggio)
