12 Sistemi di tastatura 3D 258
Funzione Softkey
Calibrazione lunghezza efficace
Calibrazione raggio efficace
Rotazione base
Determinazione dell’origine
Spigolo quale origine
Centro del cerchio quale origine
12.1 Cicli di tastat
ur
a nei modi oper
ativi MANU
ALE e
V
OLANTINO ELET
TR
ONICO
Y
X
Z
F
F MAX

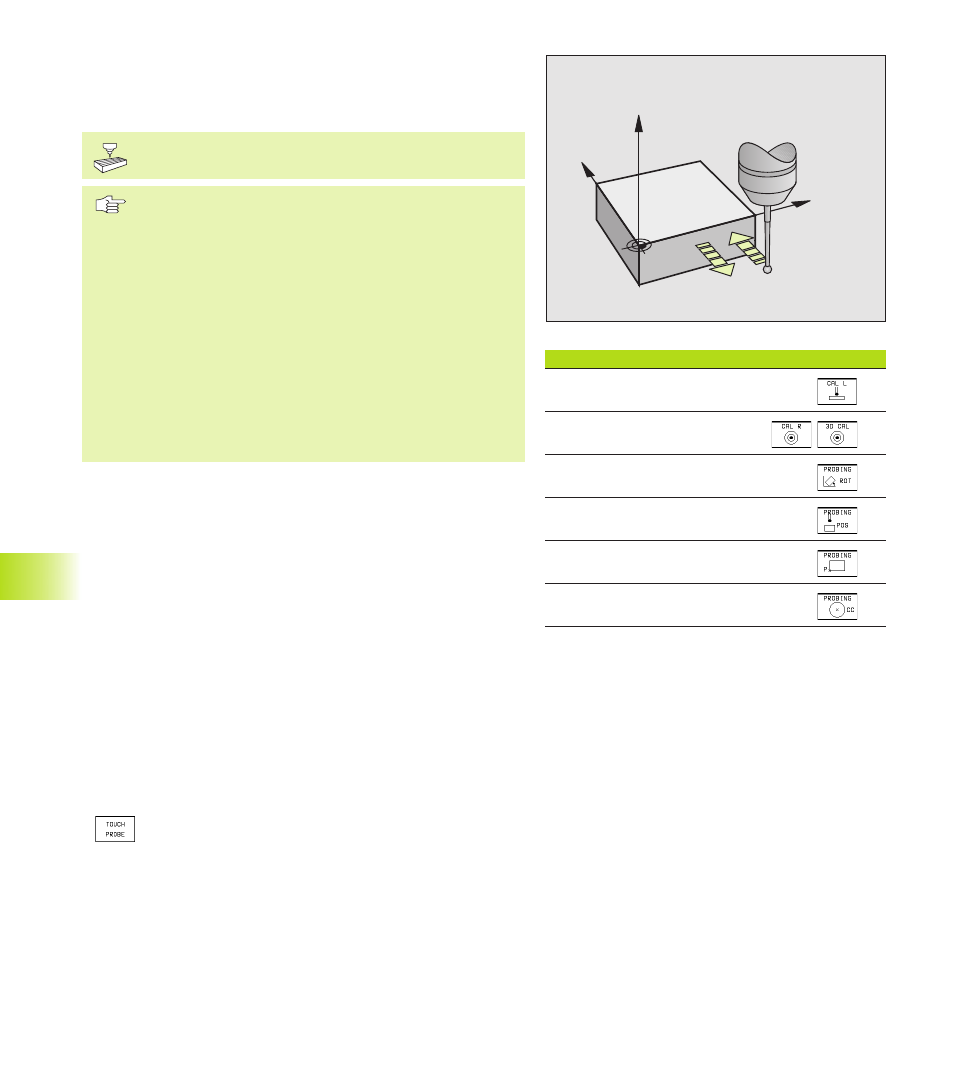

12.1 Cicli di tastatura nei modi operativi
MANUALE e VOLANTINO
ELETTRONICO
Il TNC deve essere predisposto dal costruttore della
macchina per l’impiego di un sistema di tastatura 3D.
Eseguendo delle misurazioni durante l’esecuzione di un
programma, occorre fare attenzione che siano utilizzabili
i dati utensile (lunghezza, raggio, asse) dai dati di
calibrazione o dall’ultimo blocco TOOL CALL (selezione
tramite MP7411).
Lavorando alternativamente con un sistema di tastatura
digitale e un sistema di tastatura continuo occorre fare
attenzione che:
■ venga selezionato tramite MP 6200 il sistema di
tastatura corretto
■ il sistema digitale e il sistema continuo non
siano mai collegati assieme al controllo
Il TNC non è in grado di rilevare quale dei tastatori è
inserito nel mandrino.
Nei cicli di tastatura, dopo l’azionamento del tasto
esterno di START, il sistema di tastatura 3D si avvicina in
modo parassiale al pezzo. L’avanzamento di tastatura
viene stabilito dal costruttore della macchina: vedere
figura a destra. Quando il sistema di tastatura 3D sfiora il
pezzo,
■ invia un segnale al TNC che memorizza le coordinate della
posizione tastata
■ il sistema di tastatura 3D si ferma e
■ ritorna in rapido alla posizione di partenza della funzione di
tastatura
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d’errore (impostazione percorso:
MP6130 per il sistema di tastatura digitale e MP6330 per il sistema
di tastatura continuo).
Selezione della funzione di tastatura
ú Selezionare il modo operativo FUNZIONAMENTO MANUALE o
VOLANTINO ELETTRONICO
ú Selezione delle funzioni di tastatura: premere il softkey
TOUCH PROBE, il TNC visualizzerà ulteriori softkey:
vedere tabella a destra.
