99 HEIDENHAIN TNC 426
Forma della traiettoria elicoidals
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Interna Direzione Senso Correzione
Destrorsa Z+ DR+ RL
Sinistrorsa Z+ DR– RR
Destrorsa Z– DR– RR
Sinistrorsa Z– DR+ RL
Esterna
Destrorsa Z+ DR+ RR
Sinistrorsa Z+ DR– RL
Destrorsa Z– DR– RL
Sinistrorsa Z– DR+ RR
Programmazione di una traiettoria elicoidale
Inserire per la direzione di rotazione DR e l’angolo totale
incrementale IPA lo stesso segno, altrimenti l’utensile
potrebbe muoversi su una traiettoria errata.
Per l’angolo totale IPA può essere inserito un valore tra
–5400° e +5400°. Se la filettatura ha più di 15 filetti,
programmare la linea elicoidale con una ripetizione di
blocchi di programma
(Vedere “ 9.3 Ripetizioni di blocchi di programma“)
ú COORDINATE POLARI ANGOLO: Inserire in modo
incrementale l’angolo totale che l’utensile percorre
sulla traiettoria elicoidale. Dopo l’inserimento
dell’angolo selezionare l’asse utensile con un tasto
di selezione assi.
ú Inserire in modo incrementale la COORDINATA per
l’altezza della traiettoria elicoidale
ú Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+
ú CORREZIONE RAGGIO RL/RR/0
Inserire la correzione del raggio come specificato nella
tabella

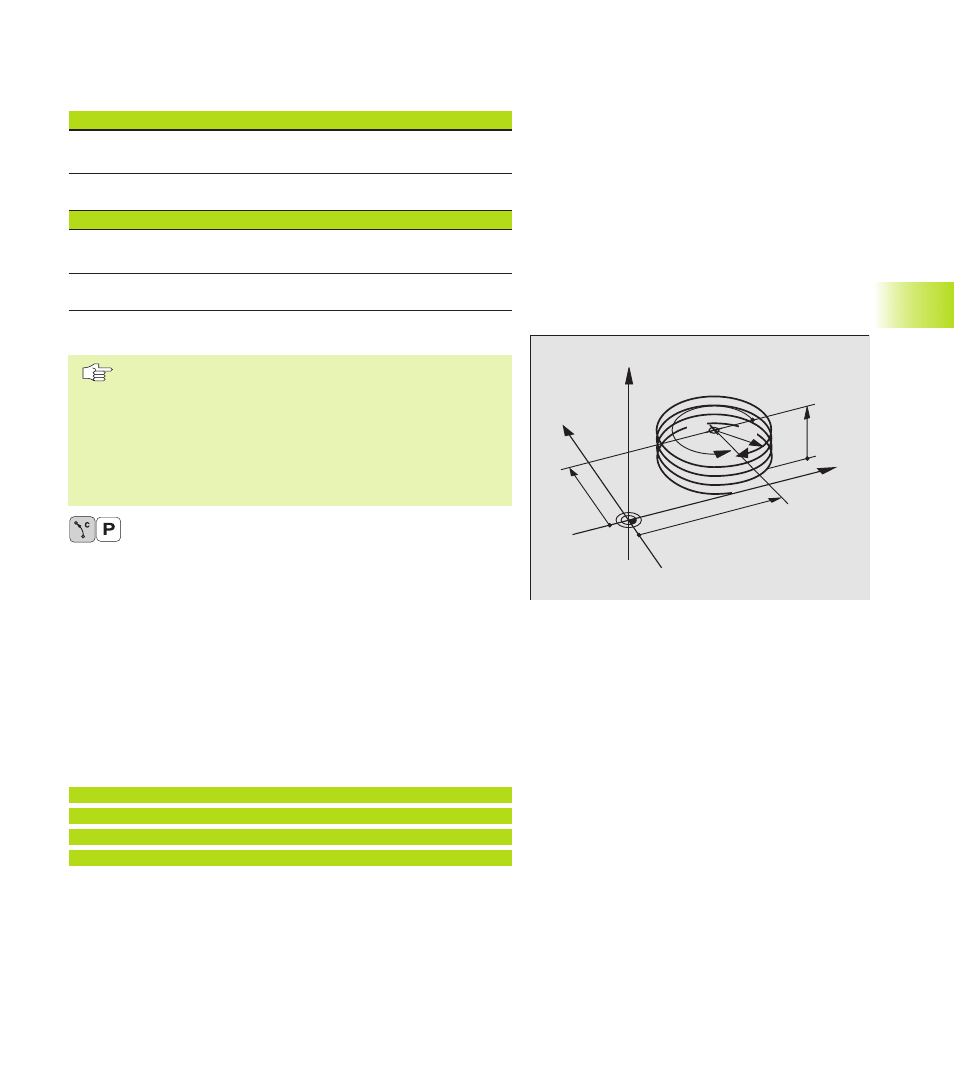

Esempio di blocchi NC
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
6
.5
