5.2 Dati utensile
Editing delle tabelle utensili
La tabella utensili valida per l’esecuzione del programma porta il
nome TOOL.T. Questo file TOOL.T deve essere memorizzato nella
directory TNC:\ e può essere editato in uno dei modi operativi
macchina. Alle tabelle utensili da memorizzare o da utilizzare per il
test del programma, si deve assegnare un qualsiasi altro nome di
file con l’estensione .T.
Apertura della tabella utensili TOOL.T:
ú Selezionare uno dei modi operativi macchina
ú Selezionare tabella utensili: premere il softkey TOOL
TABLE
ú Mettere il softkey EDIT su ”ON”
Apertura di una qualsiasi tabella utensili:
Selezionare il modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA
ú Chiamare la gestione file dati
ú Visualizzazione dei tipi di file: premere il softkey
SELECT TYPE
ú Visualizzazione dei file dati tipo .T: premere il softkey
SHOW.T
ú Selezionare un file o inserire un nuovo nome di file.
Confermare con il tasto ENT o il softkey SELECT

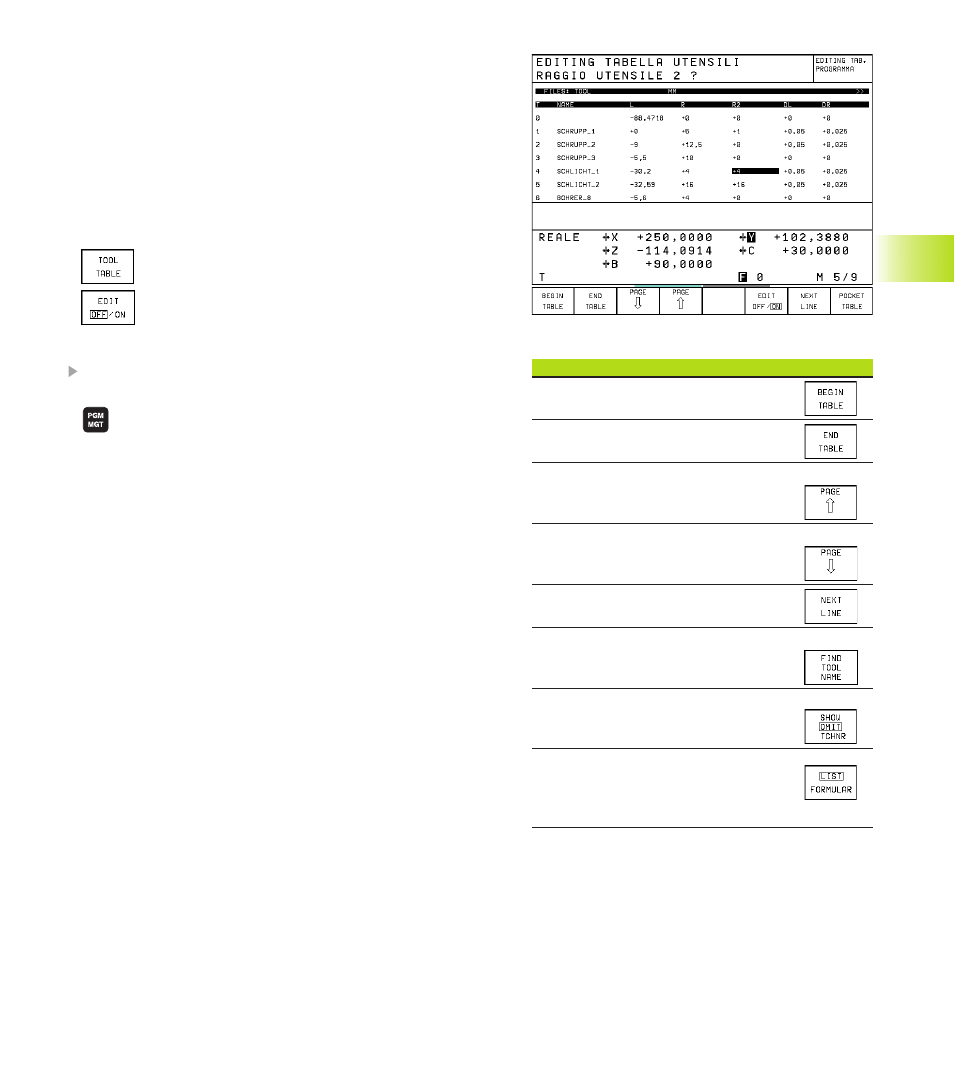

Dopo aver aperto una tabella utensili per l’editing, si può spostare il
campo chiaro con i tasti freccia su una posizione qualsiasi della
tabella (vedere figura in alto a destra). Sempre in una posizione
qualsiasi è possibile sovrascrivere i valori memorizzati o inserire
valori nuovi. Per le altre funzioni di editing vedere la tabella di
fianco.
Se il TNC non può visualizzare contemporaneamente tutte le
posizioni di una tabella utensili, nella barra superiore della tabella
compare il simbolo ”>>” o ”<<”.
Abbandono della tabella utensili:
ú Chiamare la gestione file dati e selezionare un file di un altro tipo,
p.es. un programma di lavorazione.
Funzioni di editing per tabelle utensili Softkey
Selezione dell‘inizio della tabella
Selezione della fine della tabella
Selezione pagina successiva
della tabella
Selezione pagina precedente
della tabella
Selezione inizio della riga successiva
Ricerca di un nome utensile
nella tabella
Visualizzazione/senza visualiz-
zazione dei numeri di posto
Visualizzazione dati utensile per
colonne o visualizzazione di tutti i
dati dell’utensile in una videata
