11 Test ed esecuzione del programma 246
11
.1 Elabor
azioni gr
afic
he

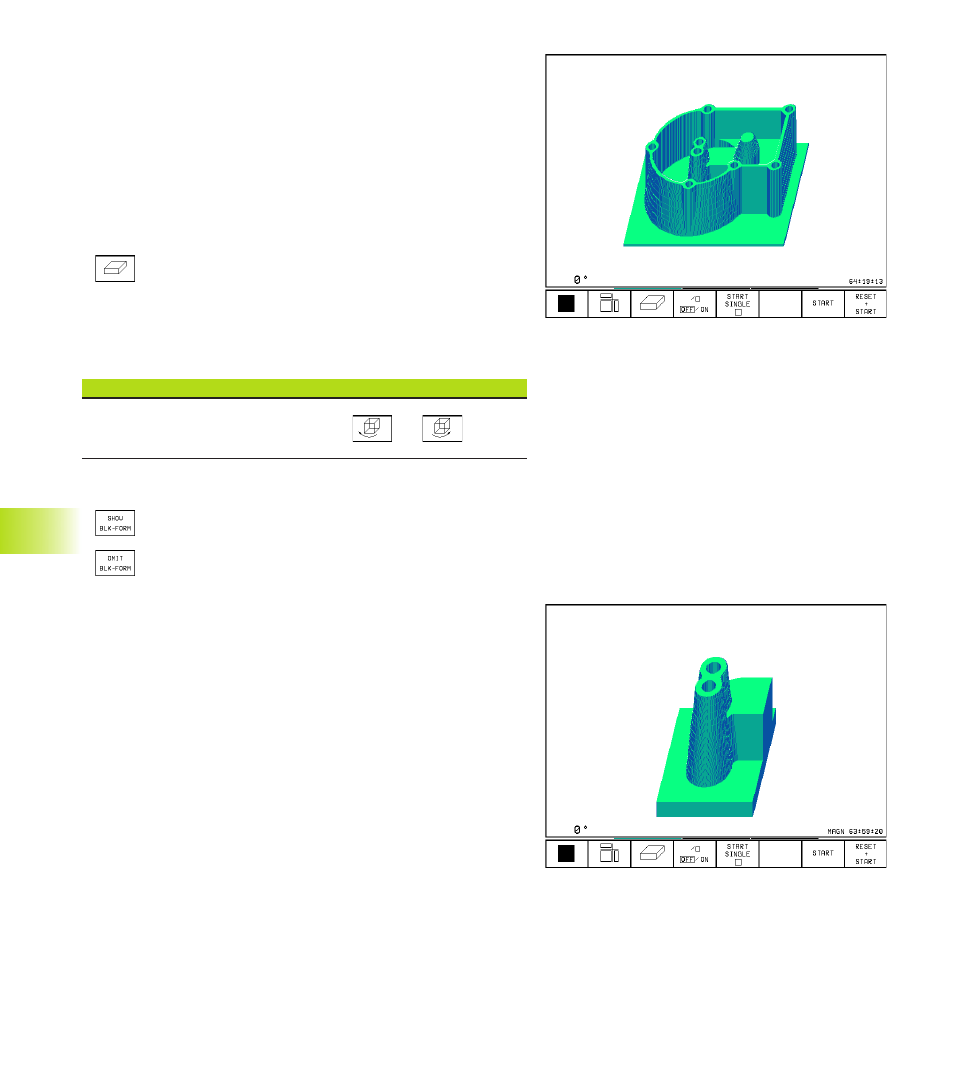

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all’asse vertica-
le. I contorni del pezzo grezzo all’inizio della simulazione grafica
possono essere visualizzati quale cornice.
Nel modo operativo TEST DEL PROGRAMMA sono disponibili
funzioni per l’ingrandimento di dettagli (vedere ”Ingrandimento di
dettagli”).
ú Selezionare mediante softkey la rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Funzione Softkey
Rotazione verticale della rappresen-
tazione in passi di 27°
Visualizzazione/mascheratura della cornice del pezzo grezzo
ú Visualizzazione cornice: softkey SHOW BLK-FORM
ú Mascheratura della cornice: softkey OMIT BLK-FORM
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo TEST DEL
PROGRAMMA, nella
■ rappresentazione su 3 piani e nella
■ rappresentazione 3D,
una volta fermata la simulazione grafica. La funzione di ingrandi-
mento è sempre attiva in tutte le modalità di rappresentazione.
