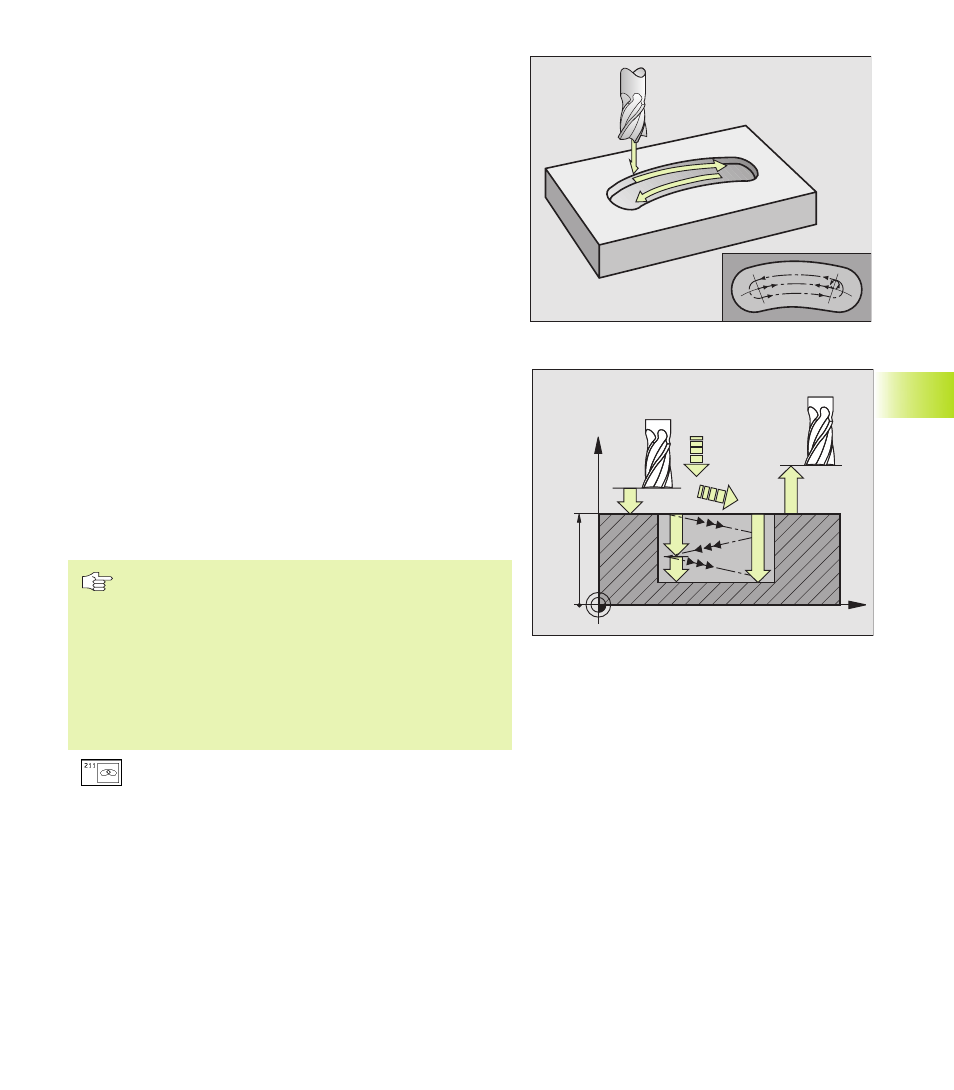

SCANALATURA CIRCOLARE (asola) con penetrazione
con pendolamento (Ciclo 211)
Sgrossatura
1 Il TNC posiziona l’utensile nell‘asse del mandrino alla 2. DISTAN-ZA
DI SICUREZZA e successivamente sul punto di partenza,
calcolando questo punto dai parametri di ciclo programmati. Da qui
il TNC posiziona l‘utensile alla DISTANZA DI SICUREZZA sopra la
superficie del pezzo
2 L’utensile si porta con l’AVANZAMENTO DI FRESATURA sulla
superficie del pezzo e da qui - penetrando obliquamente nel
materiale - fino all‘altra estremità della scanalatura
3 Successivamente l’utensile si riporta, di nuovo obliquamente
penetrando, al punto di partenza; questi passi (da 2 a 3) si ripetono
fino al raggiungimento della PROFONDITA‘ DI FRESATURA
programmata
4 Alla PROFONDITA’ DI FRESATURA l’utensile si sposta, eseguendo
una fresatura a spianare, all’altra estremità della scanalatura
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile tangenzial-
mente al profilo finito, con successiva fresatura concorde del profilo
(con M3)
6 Alla fine del profilo l’utensile si stacca tangenzialmente dallo stesso
7 Successivamente l’utensile si porta in rapido FMAX alla DISTANZA
DI SICUREZZA e, se programmata, alla 2. DISTANZA DI
SICUREZZA
Da osservare
Il segno del parametro di profondità definisce la direzione
della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla metà
della lunghezza della scanalatura, altrimenti il TNC non può
far penetrare l’utensile con un movimento alternato.
ú DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell‘utensile e la superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú AVANZAMENTO DI FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú PROFONDITA’ DI ACCOSTAMENTO Q202 (incrementa-
le): quota di cui l’utensile viene accostato complessiva-
mente con un moto alternato nell’asse del mandrino
