8 Programmazione: Cicli 188
8.6 Cicli di spianat
ur
a
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi
di serraggio.

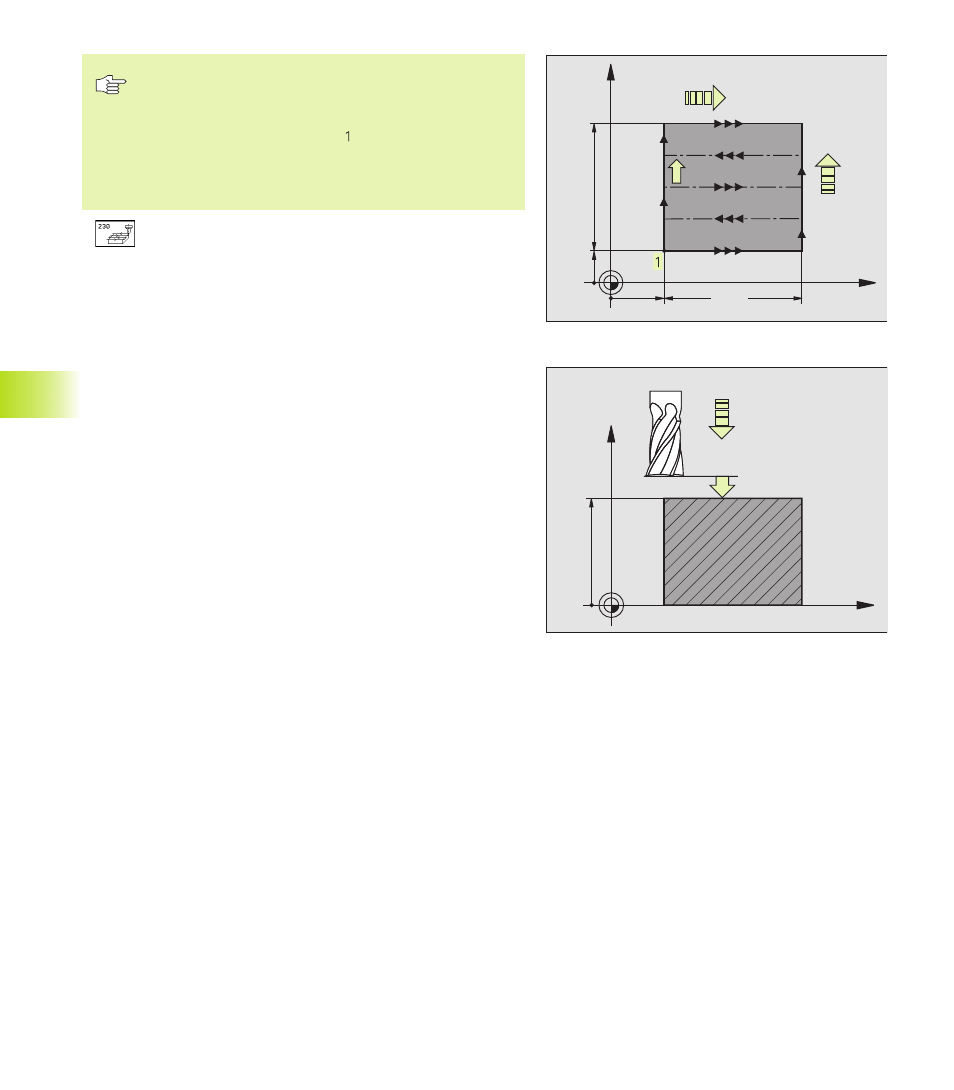

ú PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3. ASSE Q227 (assoluto):
altezza nell’asse del mandrino alla quale si esegue la
spianatura
ú LUNGHEZZA 1. LATO Q218 (incrementale):
lunghezza della superficie da spianare nell’asse
principale nel piano di lavoro, riferita al PUNTO DI
PARTENZA 1. ASSE
ú LUNGHEZZA 2. LATO Q219 (incrementale):
lunghezza della superficie da spianare nell’asse
secondario nel piano di lavoro, riferita al PUNTO DI
PARTENZA 2. ASSE
ú NUMERO DEI TAGLI Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della
larghezza
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell‘utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel materiale,
Q9 deve essere inferiore a Q8; procedendo
trasversalmente nello spazio libero, Q9 può essere
maggiore di Q8
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine del
ciclo
