104 6 Programmazione: programmazione profili

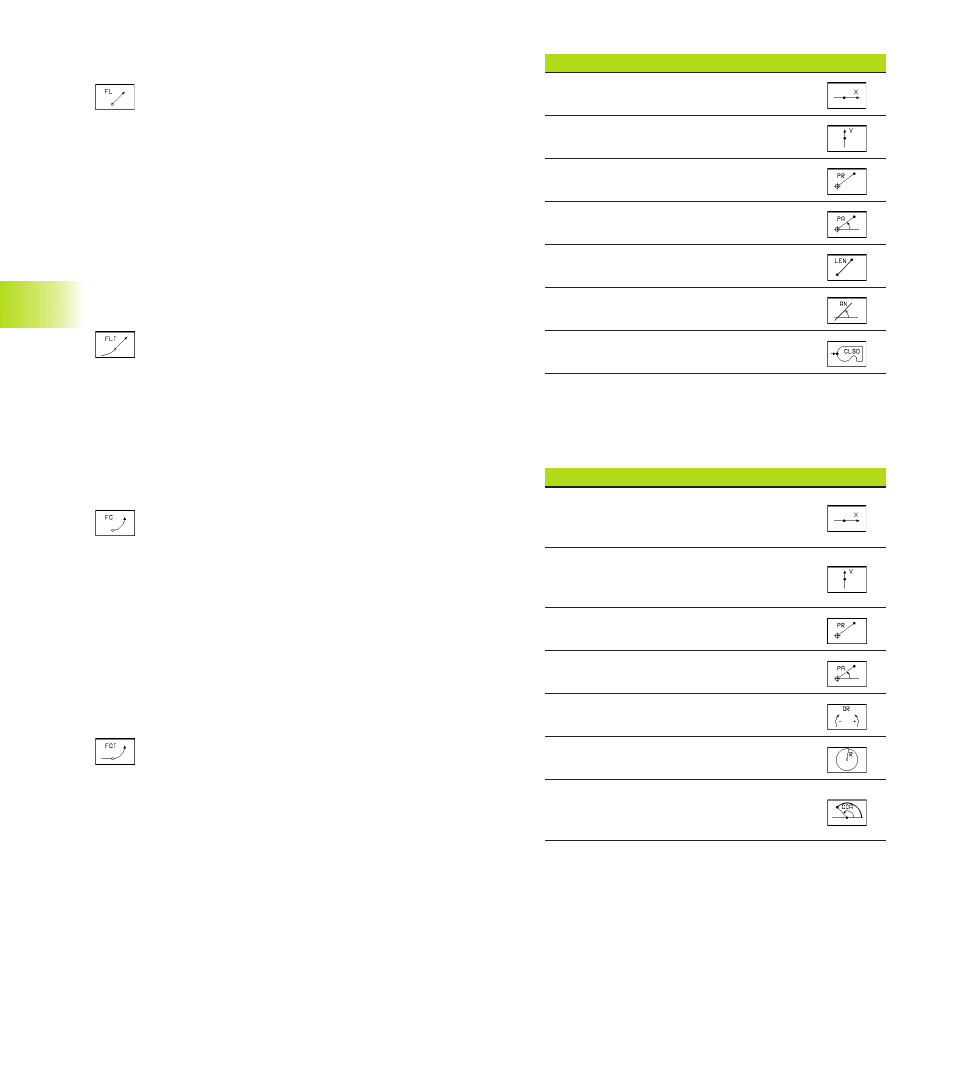

Dati diretti relativi alla traiet. circ. Softkey
Coordinata X del punto finale della
traiettoria circolare
Coordinata Y del punto finale della
traiettoria circolare
Raggio della coordinata polare
Angolo delle coordinate polari
Senso di rotazione traiettoria circolare
Raggio della traiettoria circolare
Angolo tra l‘asse di guida e il punto finale
del cerchio
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK
Programmazione libera di rette
ú Apertura del dialogo per una retta libera: premere il
softkey FL. Il TNC visualizzerà ulteriori softkey: vedere
tabella a destra.
ú Inserire tramite questi softkey tutti i dati noti nel blocco.
La grafica FK visualizzerà il profilo programmato in
rosso finchè i dati non saranno sufficienti. Se ci
fossero più soluzioni, la grafica le visualizzerà in
verde. Vedere “Grafica per la programmazione FK“.
Per gli esempi di blocchi NC vedere la pagina successiva.
Retta con raccordo tangenziale
Se una retta deve raccordarsi tangenzialmente ad un altro
elemento di profilo, aprire il dialogo con il softkey FLT:
ú Apertura dialogo: premere il softkey FLT
ú Inserire nel blocco tutti i dati noti tramite i relativi
softkey (vedere tabella a destra)
Dati noti Softkey
Coordinata X del punto finale della retta
Coordinata Y del punto finale della retta
Raggio della coordinata polare
Angolo delle coordinate polari
Lunghezza della retta
Angolo di salita della retta
Inizio/fine di un profilo chiuso
Per i riferimenti ad altri blocchi vedere il par.
”Riferimenti relativi”; per i punti ausiliari ”Punti
ausiliari” in questo sottocapitolo.
Programmazione libera di traiettorie circolari
ú Apertura del dialogo per archi di cerchio liberi:
premere il softkey FC; il TNC visualizzerà i softkey per i
dati diretti relativi alla traiettoria circolare o al centro del
cerchio; vedere tabella a destra.
ú Inserire tramite questi softkey tutti i dati noti nel blocco.
La grafica FK visualizzerà il profilo programmato in
rosso finché i dati non saranno sufficienti. Se ci
fossero più soluzioni, la grafica le visualizzerà in
verde. Vedere “Grafica per la programmazione FK“.
Traiettoria circolare con raccordo tangenziale
Se una traiettoria circolare deve raccordarsi tangenzialmente ad un
altro elemento di profilo, aprire il dialogo con il softkey FCT:
ú Apertura dialogo: premere il softkey FCT
ú Inserire nel blocco tutti i dati noti tramite i relativi
softkey (vedere tabella a destra)
