HEIDENHAIN TNC 426

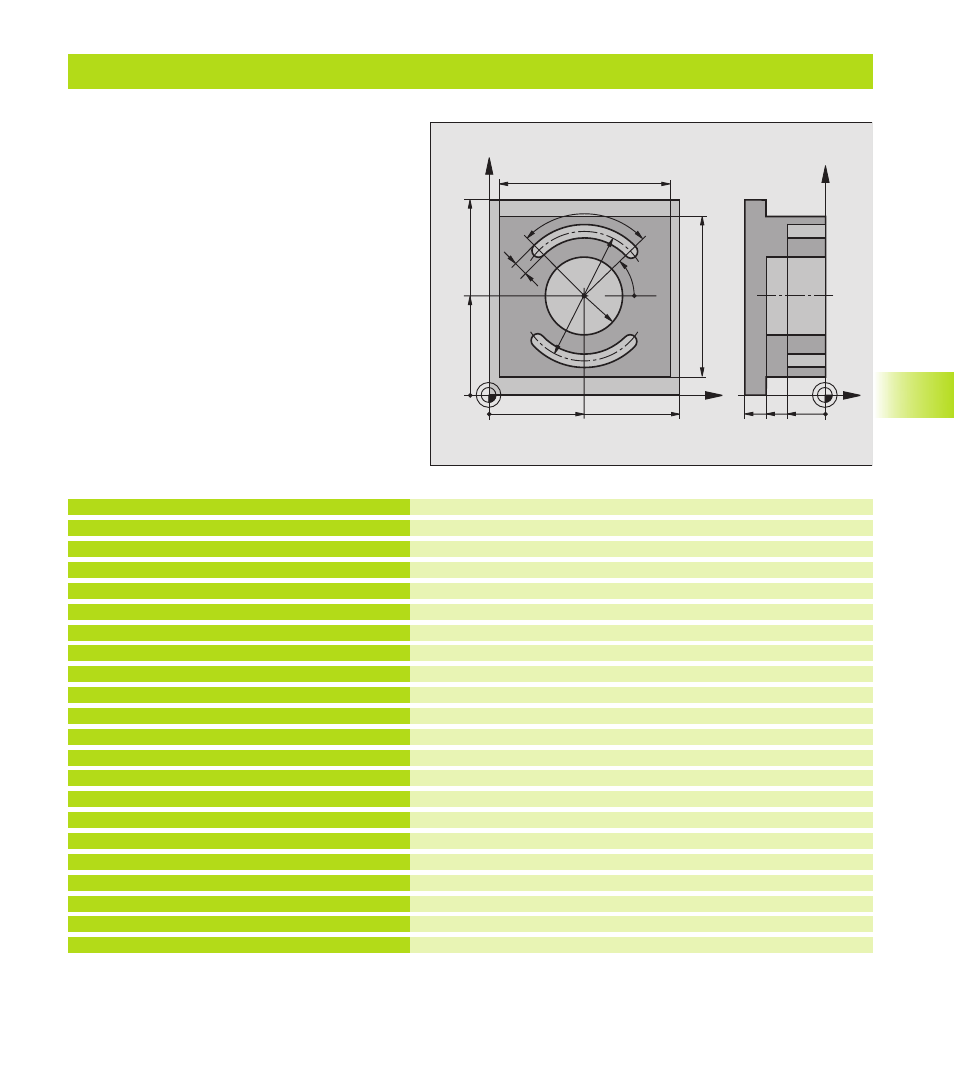

Esempio: Fresatura di tasche, isole e scanalature
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40
-20
-30
Definizione del pezzo grezzo
Definizione utensile di sgrossatura/finitura
Definizione utensile, fresa per scanalature
Chiamata utensile di sgrossatura/finitura
Disimpegno dell‘utensile
Definizione del ciclo “Lavorazione esterna“
Chiamata del ciclo ”Lavorazione esterna’’
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+3
5 TOOL CALL 1 Z S3500
6 L Z+250 R0 F MAX
7 CYCL DEF 213 FINITURA ISOLA
Q200=2 ;DISTANZA SICUREZZA
Q201=-30 ;PROFONDITA
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q207=250 ;AVANZAM. FRESATURA
Q203=+0 ;COORD. SUPERFICIE
Q204=20 ;2. DIST. SICUREZZA
Q216=+50 ;CENTRO 1. ASSE
Q217=+50 ;CENTRO 2. ASSE
Q218=90 ;LUNGHEZZA 1. LATO
Q219=80 ;LUNGHEZZA 2. LATO
Q220=0 ;RAGGIO DELL'ANGOLO
Q221=5 ;SOVRAMETALLO
8 CYCL CALL M3
