8 Programmazione: Cicli
152
ú
COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú
2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata asse mandrino che esclude ogni collisione
tra utensile e pezzo (dispositivo di serraggio)
ú

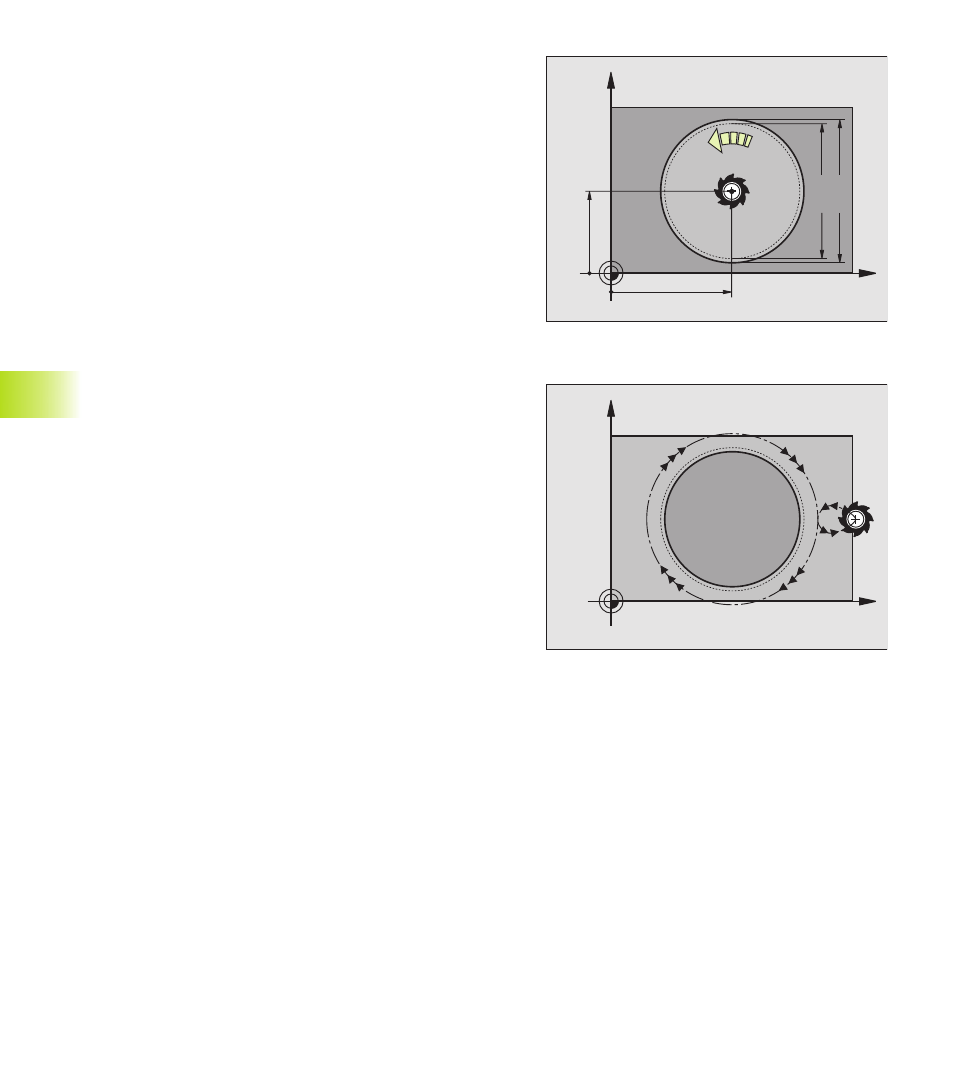

CENTRO 1. ASSE Q216 (assoluto): centro della tasca
nell‘asse principale nel piano di lavoro
ú
CENTRO 2. ASSE Q217 (assoluto): centro della tasca
nell‘asse secondario nel piano di lavoro
ú
DIAMETRO DEL PEZZO Q222: diametro della tasca
prelavorata. Il diametro del pezzo grezzo deve essere
minore del diametro del pezzo finito
ú
DIAMETRO DEL PEZZO FINITO Q223: diametro della
tasca finita. Il diametro del pezzo finito deve essere
maggiore del diametro del pezzo grezzo
FINITURA DI ISOLE CIRCOLARI (Ciclo 215)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino
alla DISTANZA DI SICUREZZA oppure, se programmato, alla 2.
DISTANZA DI SICUREZZA e successivamente al centro dell’isola
2 Dal centro dell’isola l’utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Per calcolare il punto di partenza il
TNC tiene conto del diametro del pezzo grezzo e del raggio
dell’utensile
3 Se l’utensile si trova alla 2. DISTANZA DI SICUREZZA il TNC
porta l’utensile con F MAX alla DISTANZA DI SICUREZZA e da lì
con l’AVANZAMENTO IN PROFONDITA’ alla prima PROFON-
DITA’ DI ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo, ritor-
nando al punto di partenza nel piano di lavoro
6 Questa procedura (da 2 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA
DI SICUREZZA o, se programmata, alla 2. DISTANZA DI SICU-
REZZA e successivamente al centro dell’isola (posizione finale =
posizione iniziale)
X
Y
Q222
Q217
Q216
Q207
Q223
X
Y
