12.3 Misurazione dei pezzi con il
sistema di tastatura 3D
Con i sistemi di tastatura 3D è possibile determinare:
■ le coordinate di una posizione e, da queste,
■ quote ed angoli del pezzo
Determinazione della coordinata di una posizione
sul pezzo allineato
ú Selezione della funzione di tastatura: premere il
softkey PROBING POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse ai quali
la coordinata deve riferirsi: selezionarli con i tasti
freccia.
ú Avviamento della tastatura: premere il tasto esterno di
START
Il TNC visualizzerà la coordinata del punto tastato quale ORIGINE.
Determinazione delle coordinate di uno spigolo nel piano di lavoro
Per la determinazione delle coordinate di uno spigolo seguire le
indicazioni del paragrafo ”Spigolo quale origine”. Il TNC
visualizzerà le coordinate dello spigolo tastato quale ORIGINE.

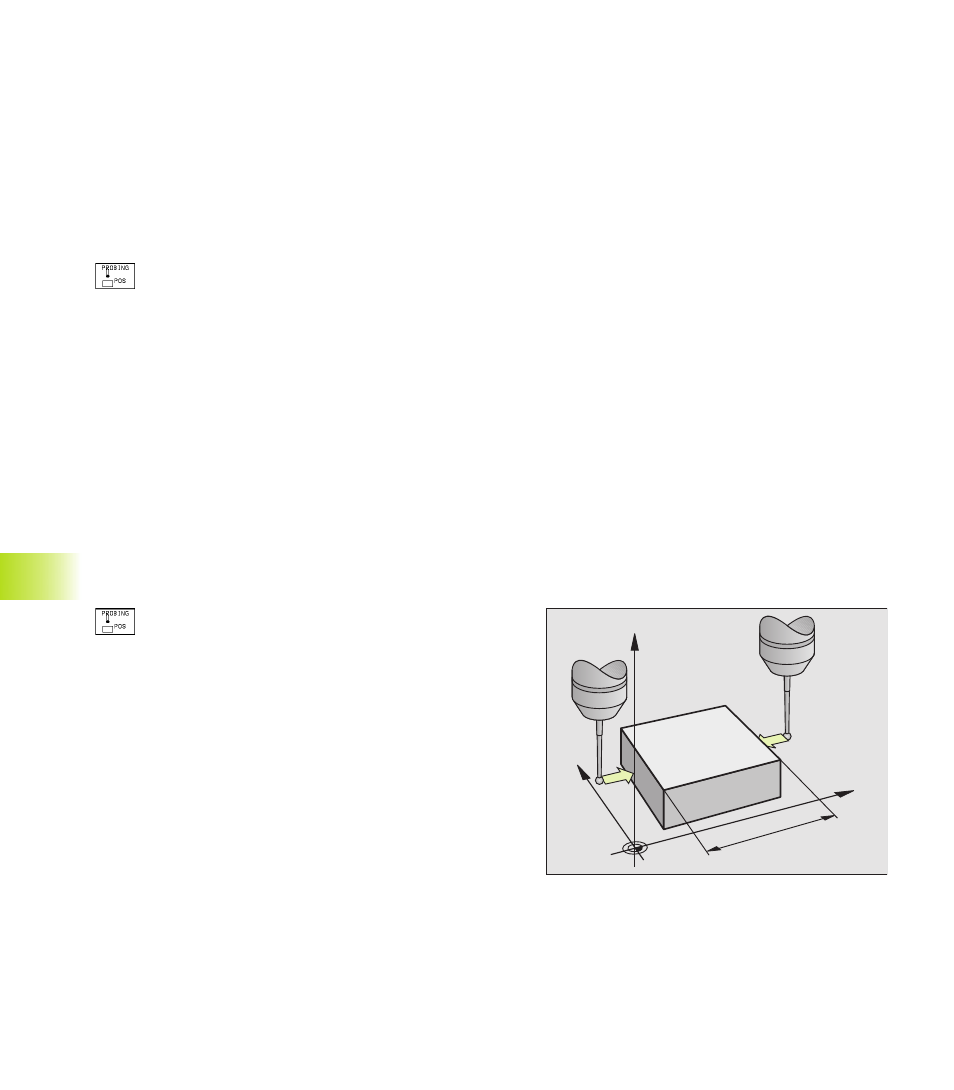

Determinazione delle quote di un pezzo
ú
Selezione della funzione di tastatura: premere il
softkey PROBING POS
ú Posizionare il tastatore vicino al primo punto da
tastare A
ú Selezionare la direzione di tastatura con i tasti freccia
ú Tastatura: premere il tasto esterno di START
ú Prendere nota del valore visualizzato quale ORIGINE
(solo nei casi ove l’origine determinata deve rimanere
attiva)
ú ORIGINE: introdurre ”0”
ú Interruzione del dialogo: premere il tasto END
ú Riselezione della funzione di tastatura: premere il
softkey PROBING POS
12.3 Misur
azione dei pezzi con il sist
ema di tastat
ur
a 3D
Y
X
Z
A
B
l
