8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ue
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Da osservare
Il segno del parametro di PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire l’isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844) e program-
mare piccoli AVANZAMENTI IN PROFONDITA’

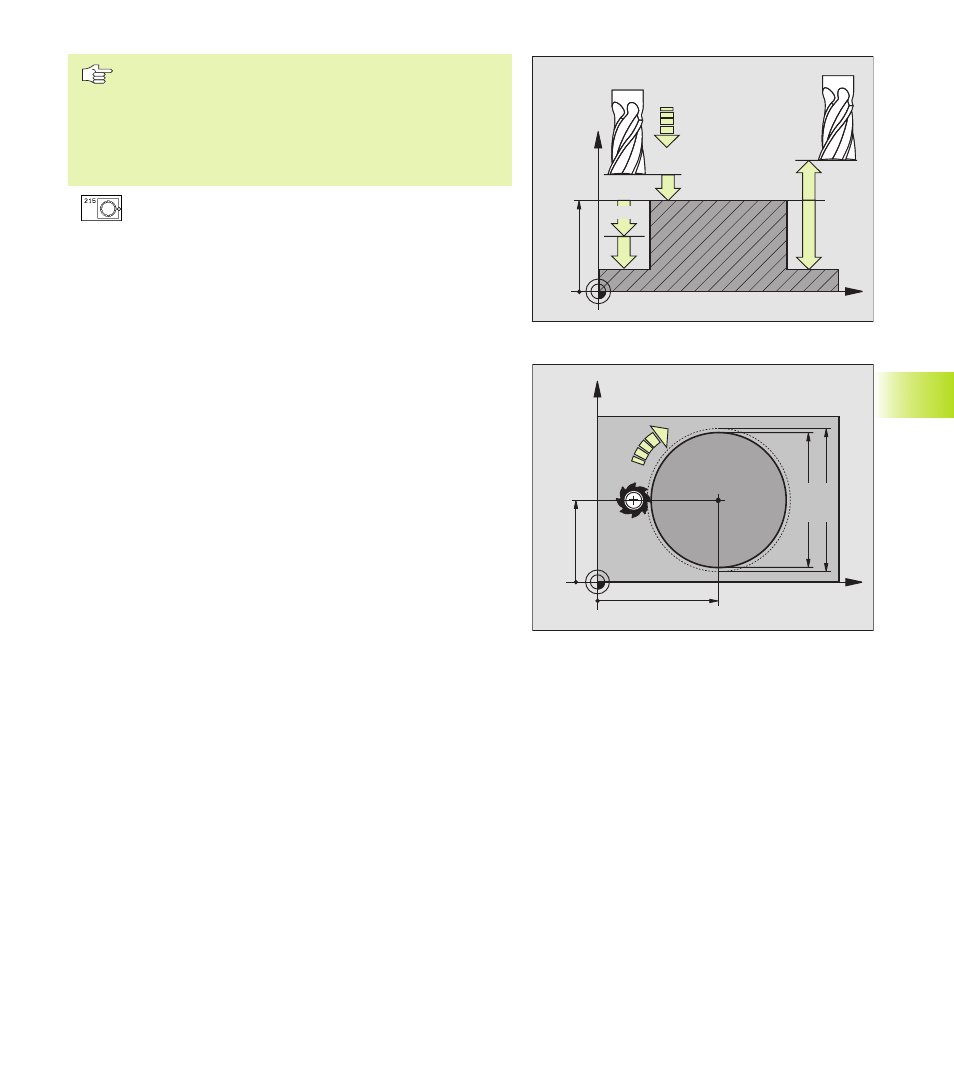

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra punta dell‘utensile e superficie pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo dell’isola
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA’. Per la penetrazione nel materiale
inserire un valore basso, se precedentemente è stata
fatta una sgrossatura, penetrando invece nel vuoto
inserire un valore più alto.
ú PROFONDITA’ DI ACCOSTAMENTO Q202 (incremen-
tale): quota dei singoli accostamenti dell’utensile;
inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile nella fresatura in mm/min
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata asse mandrino che esclude ogni collisione
tra utensile e pezzo (dispositivo di serraggio)
ú CENTRO 1. ASSE Q216 (assoluto): centro dell‘isola
nell‘asse principale nel piano di lavoro
ú CENTRO 2. ASSE Q217 (assoluto): centro dell’isola
nell’asse secondario nel piano di lavoro
ú DIAMETRO DEL PEZZO Q222: diametro dell’isola
prelavorata. Il diametro del pezzo grezzo deve essere
maggiore del diametro del pezzo finito
ú DIAMETRO DEL PEZZO FINITO Q223: diametro
dell’isola finita. Il diametro del pezzo finito deve essere
minore del diametro del pezzo grezzo
