197 HEIDENHAIN TNC 426

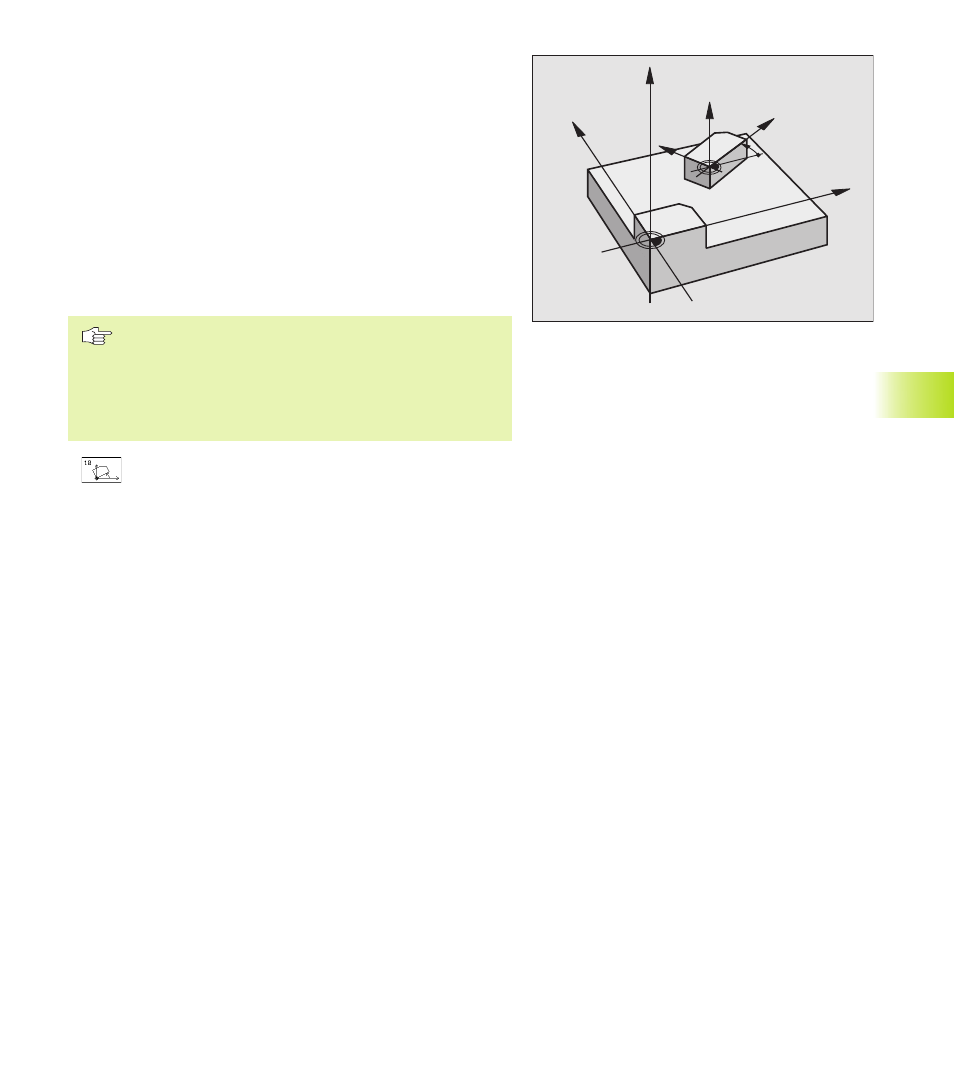

ROTAZIONE (Ciclo 10)
Nell’ambito di un programma il TNC può ruotare il sistema di coor-
dinate nel piano di lavoro intorno all’origine attiva.
Attivazione
La rotazione è attiva dalla definizione nel programma. Essa è attiva
anche nel modo operativo INTRODUZIONE MANUALE DATI. Il TNC
visualizza l’angolo di rotazione attivo nell’indicazione di stato
supplementare
Asse di riferimento per l’angolo di rotazione:
■ Piano X/Y asse X
■ Piano Y/Z asseY
■ Piano Z/X asse del mandrino
Da osservare:
Con la definizione del ciclo 10 il TNC disattiva
un’eventuale correzione attiva del raggio. Se neces-
sario, riprogrammarla.
Dopo la definizione del ciclo 10, spostare tutti gli assi per
attivare la rotazione.
ú ROTAZIONE: inserire l’angolo di rotazione in gradi (°) .
Campo di immissione: da -360° a +360° (assoluto o
incrementale)
Annullamento della rotazione
Riprogrammare il ciclo ROTAZIONE con angolo di rotazione 0°.
Z
Z
X
X
Y
Y
8.7 Cicli per la con
v
ersione delle coor
dinat
e
