8 Programmazione: Cicli 130
8.1 Generalità relative ai cicli
Le lavorazioni di uso frequente che comprendono più passi di lavo-
razione, sono memorizzate nel TNC quali cicli. Anche le conver-
sioni di coordinate e alcune funzioni speciali sono disponibili quali
cicli. La tabella a destra illustra i vari gruppi di cicli disponibili.
I cicli di lavorazione con numeri a partire da 200 utilizzano i para-
metri Q come parametri di trasferimento. I parametri con la stessa
funzione che vengono utilizzati dal TNC in diversi cicli, hanno
sempre lo stesso numero: p. es. Q200 è sempre la distanza di
sicurezza, Q202 la profondità di accostamento, ecc.
Definizione dei cicli
ú Il livello softkey visualizza i vari gruppi
di cicli
ú Selezionare un gruppo di cicli, p. es. i cicli di
foratura
ú Selezionare il ciclo, p. es. la FORATURA PROFONDA.
Il TNC aprirà un dialogo e chiederà tutti i valori da
inserire; contemporaneamente visualizzerà nella metà
destra dello schermo una grafica, nella quale i para-
metri da inserire sono evidenziati su un campo chiaro
ú Inserire tutti i parametri richiesti dal TNC, confermando
ogni inserimento con il tasto ENT
ú Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Esempi di blocchi NC
CYCL DEF 1.0 FORATURA PROF.
CYCL DEF 1.1 DIST. 2
CYCL DEF 1.2 PROF. –30
CYCL DEF 1.3 INCR. 5
CYCL DEF 1.4 SOSTA 1
CYCL DEF 1.5 F 150

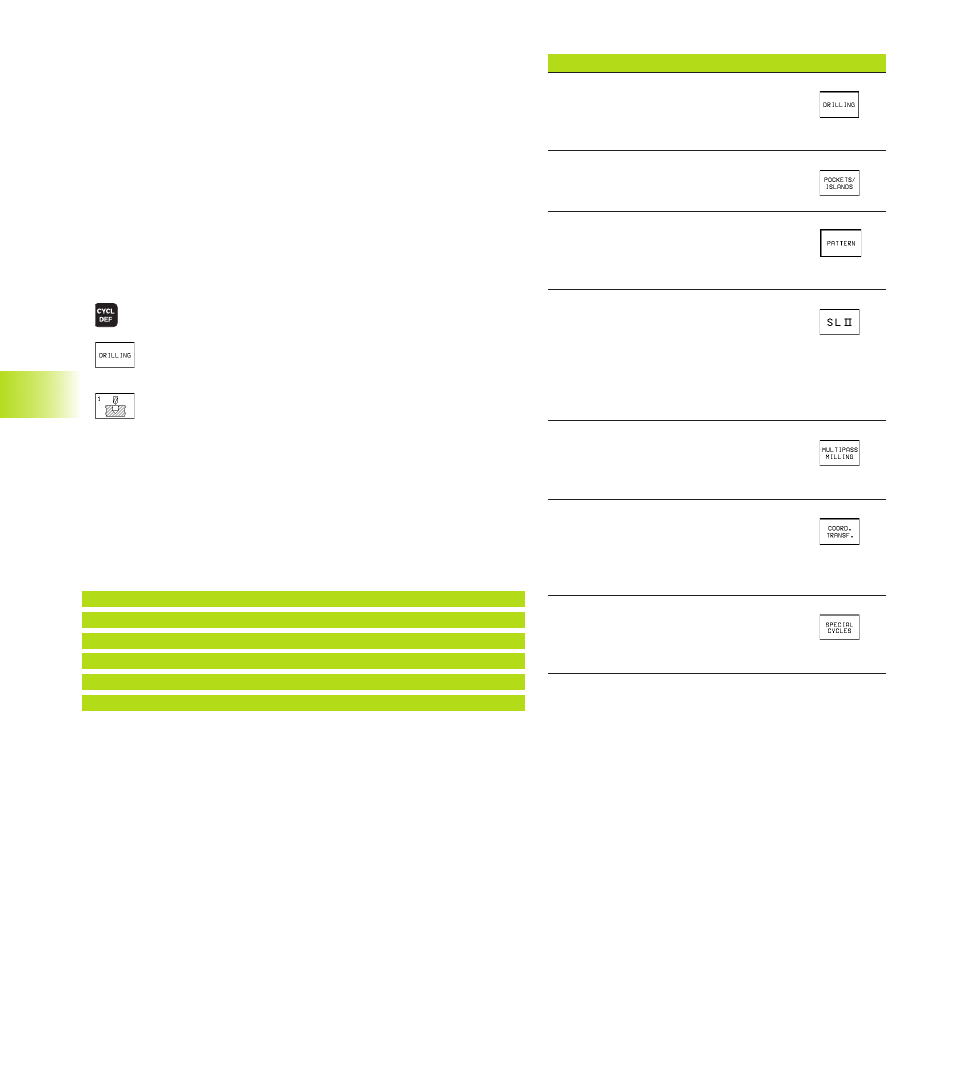

Gruppi di cicli Softkey
Cicli per foratura profonda, alesatura,
tornitura interna, maschiatura e
filettatura
Cicli per la fresatura di tasche, isole e
scanalature
Cicli per la realizzazione di sagome
di punti, p.es. cerchio di fori o superficie
forata
Cicli SL (Subcontur-List), per la
lavorazione parassiale di profili
più complessi, composti dalla
sovrapposizione di profili parziali,
per l‘interpolazione di superfici
cilindriche
Cicli per la lavorazione a passate
contigue di superfici piane o ad
andamento irregolare
Cicli per la conversione di coordi-
nate per spostare, ruotare, lavorare
in speculare, ingrandire o ridurre
qualsiasi profilo
Cicli speciali con tempo di sosta, chia-
mata di programmi e orientamento del
mandrino
