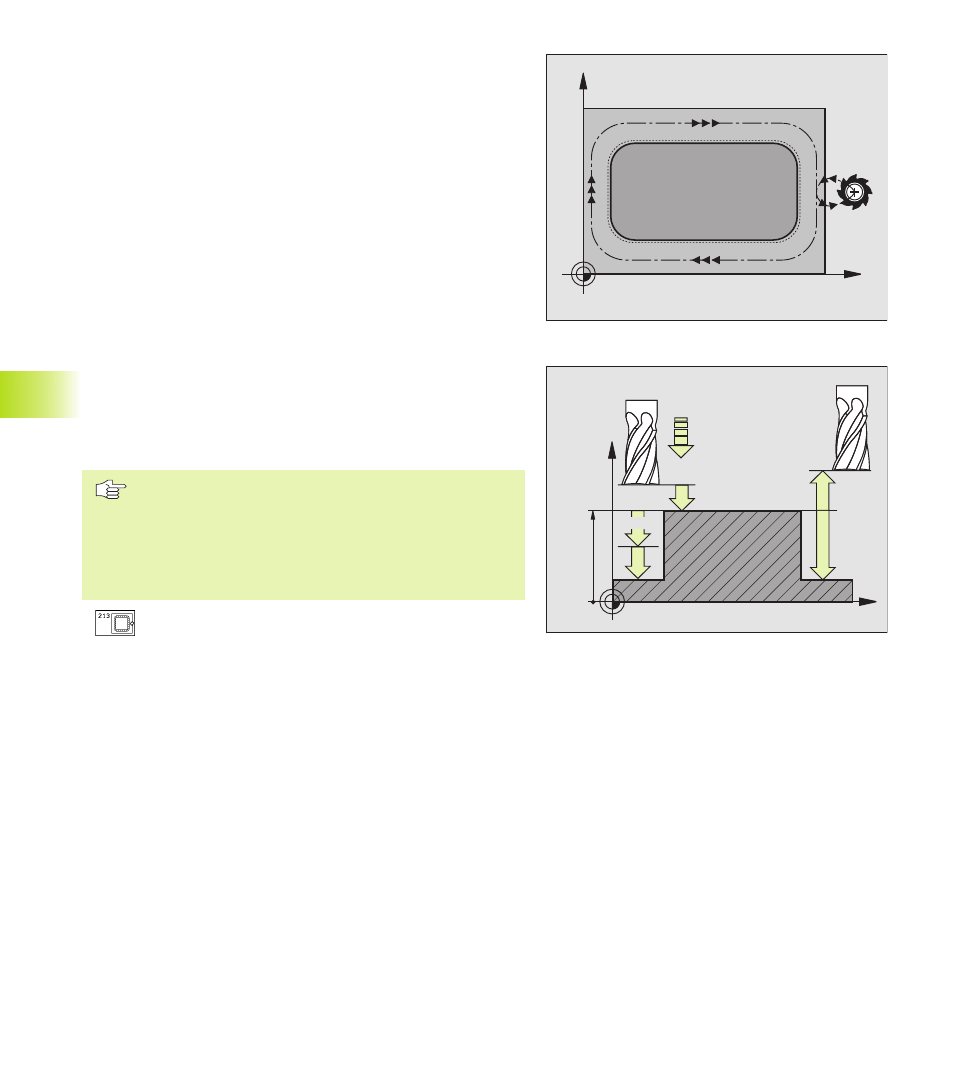

FINITURA DI ISOLE (Ciclo 213)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino alla
DISTANZA DI SICUREZZA oppure, se programmato, alla
2. DISTANZA DI SICUREZZA e successivamente al centro dell’isola
2 Dal centro dell’isola l’utensile si porta nel piano di lavoro al punto di
partenza della lavorazione. Per calcolare il punto di partenza il TNC
tiene conto del sovrametallo del pezzo e del raggio dell‘utensile
3 Se l’utensile si trova alla 2. DISTANZA DI SICUREZZA, il TNC porta
l’utensile con F MAX alla DISTANZA DI SICUREZZA e da lì con
l’AVANZAMENTO IN PROFONDITA’ alla prima PROFON-DITA’ DI
ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresature concordi
5 In seguito l’utensile si stacca tangenzialmente dal profilo, ritor-
nando al punto di partenza nel piano di lavoro
6 Questa procedura (da 2 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA
DI SICUREZZA o, se programmata, alla 2. DISTANZA DI SICU-
REZZA e successivamente al centro dell’isola (posizione finale =
posizione iniziale)
Da osservare
Il segno del parametro di PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire l’isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844) e program-
mare piccoli AVANZAMENTI IN PROFONDITA
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra punta dell’utensile e superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo dell’isola
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘. Per la penetrazione nel materiale
inserire un valore basso, se precedentemente è stata
fatta una sgrossatura, inserire un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202 (incremen-
tale): quota dei singoli accostamenti dell’utensile;
inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell‘utensile nella fresatura in mm/min
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
