3 HEIDENHAIN TNC 426
1.2 Unità video e tastiera
Unità video

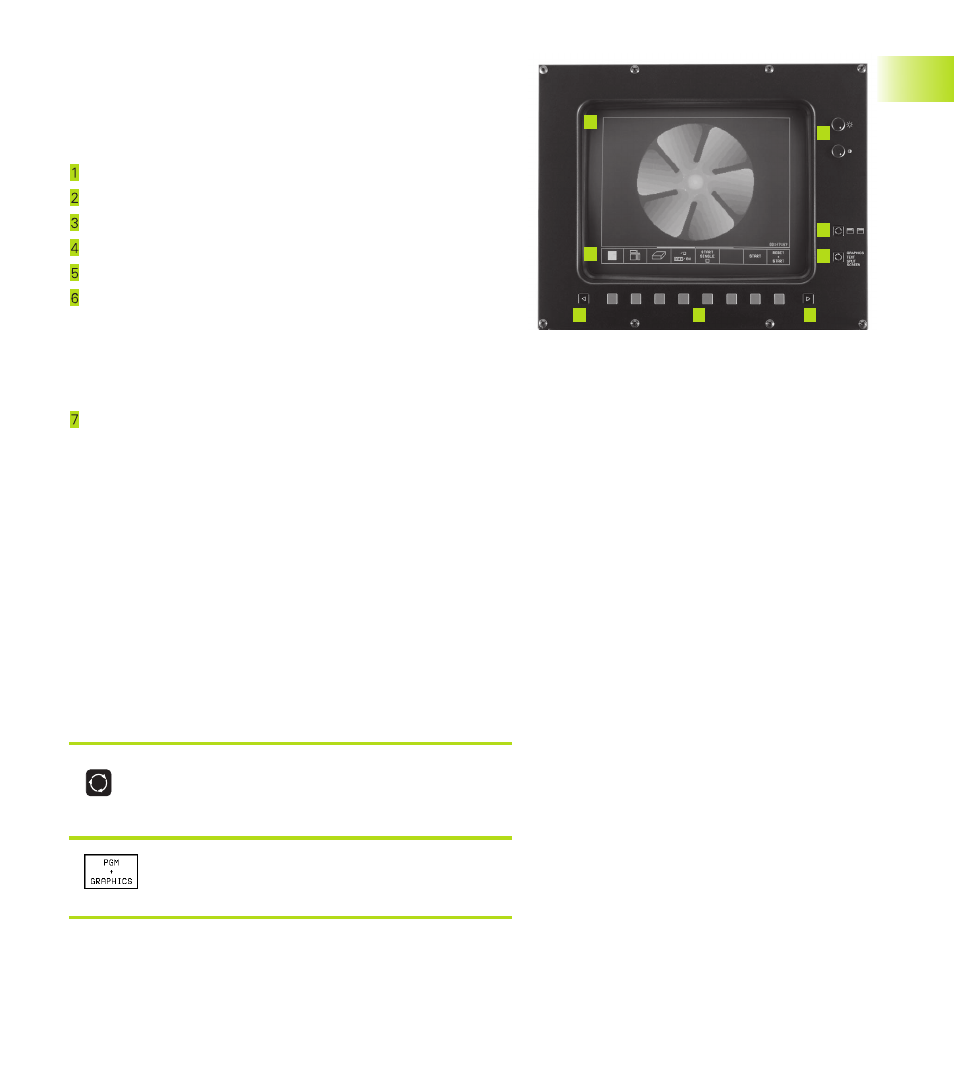

La figura a destra illustra gli elementi di comando sullo schermo:
Regolatore per luminosità e contrasto
Commutazione modi operativi ”Programmazione”/”Macchina”
Definizione della ripartizione dello schermo
Softkey di selezione
Commutazione dei livelli softkey
Riga di intestazione
Con il TNC acceso compaiono, nella riga di intestazione del
video, i modi operativi selezionati: i modi operativi „Macchina “ a
sinistra e i modi operativi „Programmazione” a destra. Nel campo
più lungo della riga di intestazione compare il modo operativo
attivo: nello stesso campo vengono visualizzati anche le doman-
de di dialogo e i messaggi TNC.
Softkey
Nella riga in basso sullo schermo il TNC visualizza ulteriori fun-
zioni in una riga softkey. Queste funzioni vengono selezionate
mediante i relativi tasti sottostanti. Delle barre strette direttamente
sopra la riga softkey visualizzano il numero dei livelli softkey
selezionabili con i tasti cursore neri disposti a destra e a sinistra
dei softkey. La riga softkey attiva viene evidenziata in chiaro.
Ripartizione dello schermo
La ripartizione dello schermo viene scelta dall’utente: il TNC può
visualizzare p. es. nel modo operativo MEMORIZZAZIONE/
EDITING PROGRAMMA, il programma nella finestra sinistra,
mentre la finestra destra può visualizzare contemporaneamente
una grafica di programmazione. In alternativa è possibile visualiz-
zare nella finestra destra anche la struttura del programma o il solo
programma in una finestra grande. Quale finestra può essere
visualizzata, dipende dal modo operativo selezionato.
Modifica della ripartizione dello schermo:
Premere il tasto di commutazione schermo:
nella riga softkey vengono visualizzate le
possibili ripartizioni dello schermo
<
Selezionare mediante softkey la ripartizione
dello schermo
1.2 Unità video e tastiera
1
2
3
4 5 5
7
6
