61 HEIDENHAIN TNC 426 B, TNC 430
5.2 Dati utensile
Editing delle tabelle utensili
La tabella utensili valida per l’esecuzione del programma deve
essere memorizzato nella directory TNC:\ e può essere editata in
uno dei modi operativi macchina. Alle tabelle utensili da
memorizzare o da utilizzare per il test del programma, si deve
assegnare un qualsiasi altro nome di file con l’estensione .T.
Apertura della tabella utensili TOOL.T:
ú Selezionare uno dei modi operativi macchina
ú Selezionare la tabella utensili: premere il softkey TOOL
TABLE
ú Mettere il softkey EDIT su ”ON”
Apertura di una qualsiasi tabella utensili:
ú Selezionare il modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA
ú Chiamare la gestione file dati
ú Visualizzazione dei tipi di file: premere il softkey
SELECT TYPE
ú Visualizzazione dei file dati tipo .T: premere il softkey
SHOW.T
ú Selezionare un file o inserire un nuovo nome di file.
Confermare con il tasto ENT o il softkey SELECT

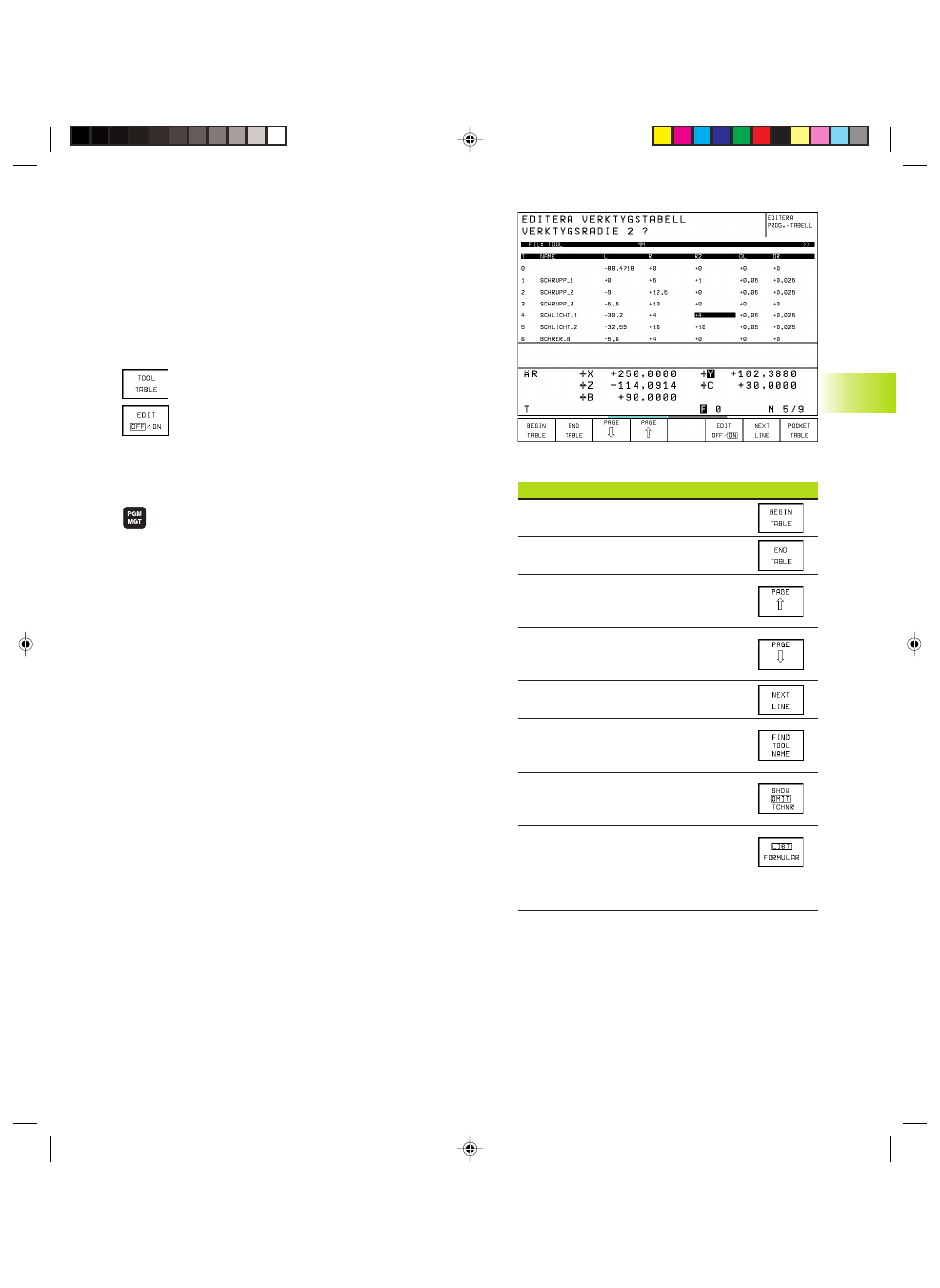

Dopo aver aperto una tabella utensili per l’editing, si può spostare il
campo chiaro con i tasti freccia su una posizione qualsiasi della
tabella (vedere figura in alto a destra). Sempre in una posizione
qualsiasi è possibile sovrascrivere i valori memorizzati o inserire
valori nuovi. Per le altre funzioni di editing vedere la tabella di
fianco.
Se il TNC non può visualizzare contemporaneamente tutte le
posizioni di una tabella utensili, nella barra superiore della tabella
compare il simbolo ”>>” o ”<<”.
Abbandono della tabella utensili:
ú Chiamare la gestione file dati e selezionare un file di un altro tipo,
p.es. un programma di lavorazione.
Funzioni di editing per tabelle utensili Softkey
Selezione dell’inizio della tabella
Selezione della fine della tabella
Selezione pagina precedente della
tabella
Selezione pagina successiva della
tabella
Selezione inizio della riga successiva
Ricerca di un nome utensile nella
tabella
Visualizzazione/senza visualizzazione
dei numeri di posto
Visualizzazione delle informazioni
relative all'utensile per colonne
o visualizzazione di tutti i dati
dell'utensile in una videata
