177 HEIDENHAIN TNC 426 B, TNC 430

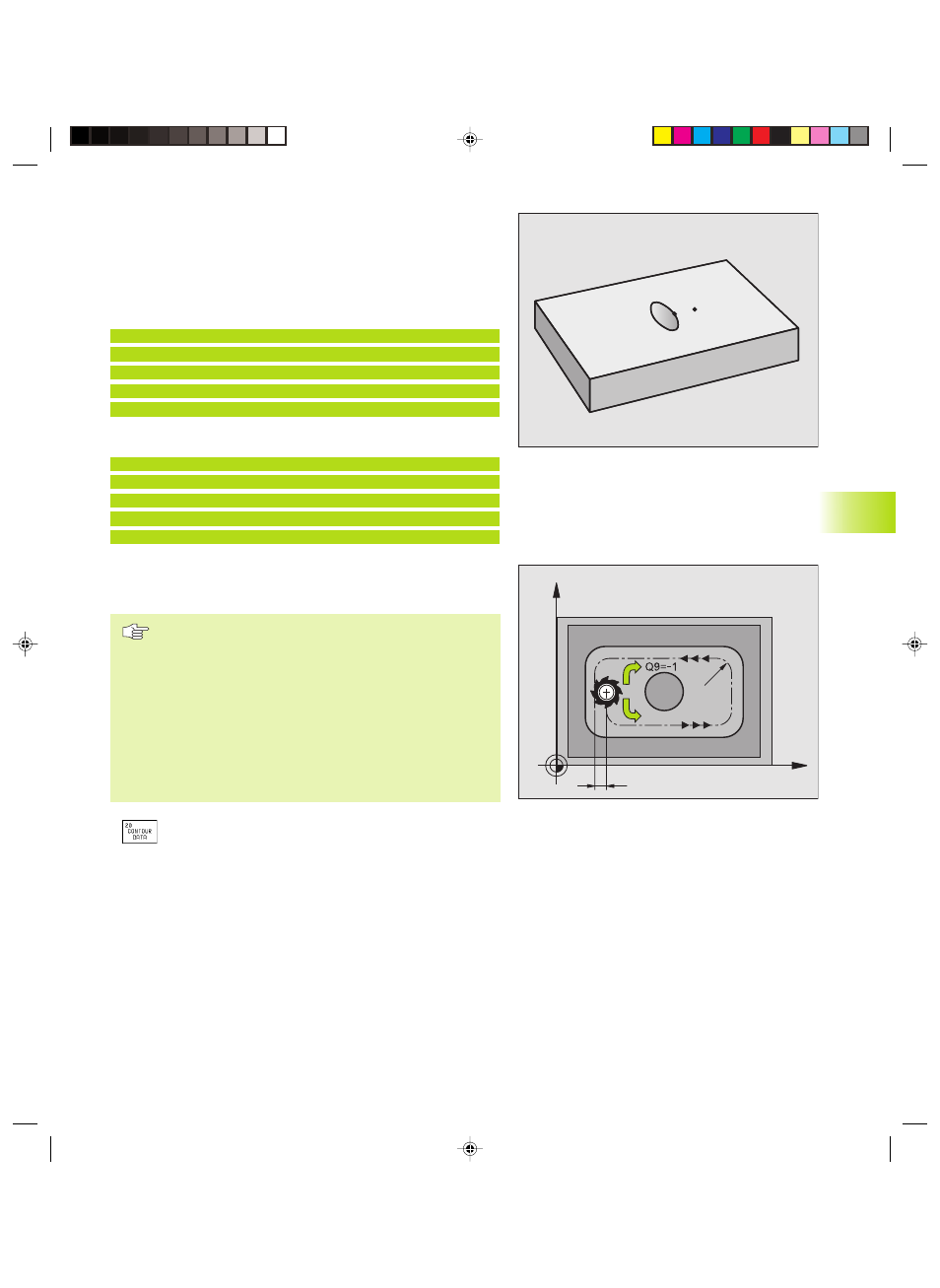

Superficie di “intersezione“
E’ richiesta la lavorazione della superficie coperta da A e B (le
superfici non sovrapposte non devono essere lavorate)
■ A e B devono essere tasche.
■ A deve iniziare all‘interno di B.
Superficie A:
15 LBL 1
16 L X+60 Y+50 RR
17 CC X+35 Y+50
18 C X+60 Y+50 DR-
19 LBL 0
Superficie B:
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
DATI DI PROFILO (Ciclo 20)
Nel ciclo 20 vengono inserite tutte le informazioni di lavorazione per
i sottoprogrammi di definizione dei segmenti di profilo.
Da osservare:
Il ciclo 20 è DEF- attivo, cioè il ciclo 20 è attivo dalla sua
definizione nel programma di lavorazione.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
I dati di lavorazione definiti nel ciclo 20 valgono anche
per i cicli da 21 a 24.
Utilizzando i cicli SL in programmi con parametri Q,
i parametri da Q1 a Q19 non possono essere utilizzati
quali parametri di programma.
ú PROFONDITA’ DI FRESATURA Q1 (incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca
ú FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE Q2:
Q2 x raggio utensile dà l‘accostamento laterale k.
ú QUOTA DI FINITURA LATERALE Q3 (incrementale):
sovrametallo di finitura nel piano di lavoro
ú SOVRAMETALLO PROFONDITA’ Q4 (incrementale):
sovrametallo di finitura per la profondità
ú COORD. SUPERFICIE PEZZO Q5 (assoluto): coordinata
assoluta della superficie del pezzo
8.5 Cicli SL
X
Y
k
Q9=+1
Q8
A
B
