102 6 Programmazione profili
6.5 T
raiet
to
rie – Coor
dinat
e polar
i

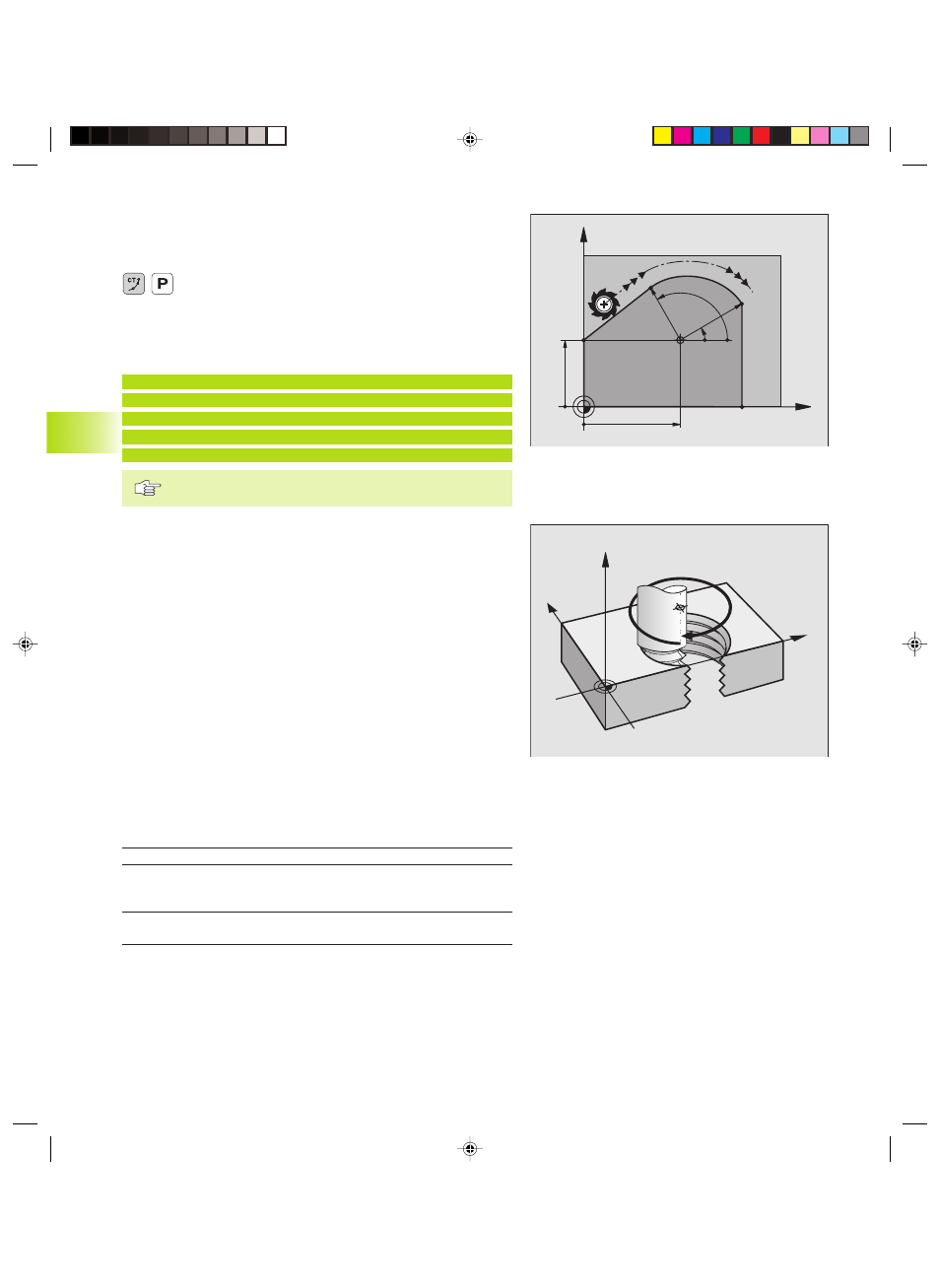

Traiettoria circolare CTP con raccordo tangenziale
L’utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all‘elemento di profilo precedente.
ú COORDINATE POLARI RAGGIO PR: Distanza del
punto finale della traiettoria circolare dal polo CC
ú COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della traiettoria circolare
Esempi di blocchi NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Il polo CC non è il centro della circonferenza!
Linea elicoidale (Helix)
La traiettoria elicoidale viene generata dalla sovrapposizione di una
traiettoria circolare con una traiettoria lineare, perpendicolare alla
prima. La traiettoria circolare viene programmata come in un piano
principale.
Le traiettorie elicoidali possono essere programmate solo in
coordinate polari.
Impiego
■ Filettature interne ed esterne di grande diametro
■ Scanalature di lubrificazione
Calcolo della traiettoria elicoidale
Per la programmazione occorre il dato incrementale dell‘angolo
totale, per il quale l’utensile si sposta sulla traiettoria elicoidale,
nonché l’altezza totale della traiettoria elicoidale.
Per il calcolo della direzione di fresatura dal basso verso l’alto vale:
Numero filetti n Numero filetti + anticipo filettatura
all'inizio e alla fine della filettatura
Altezza totale h Passo P x numero filetti n
Angolo totale Numero filetti x 360° + angolo per
incrementale IPA inizio filettatura + angolo per
anticipo filettatura
Coordinata di partenza Z Passo P x (n. filetti +
anticipo filettatura d'inizio filetto)
X
Y
40
35
CC
30°
120°
R30 R25
Y
X
Z
CC
