189 HEIDENHAIN TNC 426 B, TNC 430

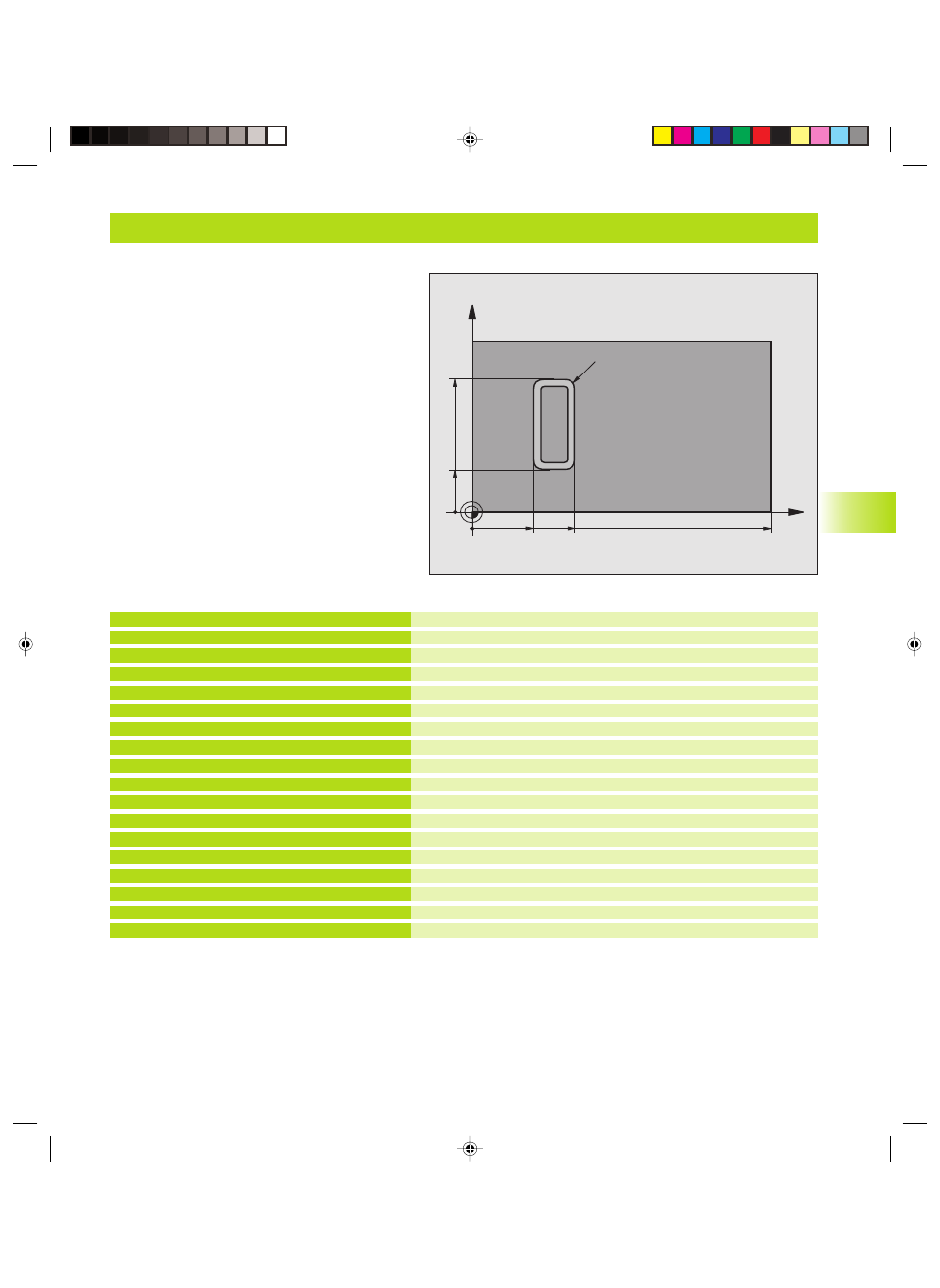

Esempio: Superficie cilindrica
Definizione utensile
Chiamata utensile, asse utensile Y
Disimpegno utensile
Definizione del sottoprogramma del profilo
Definizione dei parametri di lavorazione
Preposizionamento della tavola rotante
Chiamata ciclo
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3,5
2 TOOL CALL 1 Y S2000
3 L Y+250 R0 F MAX
4 CYCL DEF 14.0 PROFILO
5 CYCL DEF 14.1 LABEL PROFILO 1
6 CYCL DEF 27.0 SUPERFICIE CURVA
Q1=-7 ;PROFONDITA’, FRESATURA
Q3=+0 ;QUOTA LATERALE CONSENTITA
Q6=2 ;DISTANZA DI SICUREZZA
Q10=4 ;INCREMENTO
Q11=100 ;AVANZ. ASSE DI PROFONDITA’
Q12=250 ;AVANZAMENTO FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITA’ MISURA
7 L C+0 R0 F MAX M3
8 CYCL CALL
9 L Y+250 R0 F MAX M2
C
Z
157
60
30
20
R7,5
50
8.5 Cicli SL
