HEIDENHAIN TNC 426 B, TNC 430
7.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
20 L IY+5 IZ5
21 L IX+50
22 L Z+5
Attivare M103 con il parametro macchina 7440;
vedere ”15.1 Parametri utente generali”.
Velocità di avanzamento per archi di cerchio:
M109/M110/M111
Comportamento standard
Il TNC riferisce la velocità di avanzamento programmata al centro
della traiettoria dell’utensile.
Comportamento per archi di cerchio con M109
Nelle lavorazioni interne e esterne il TNC mantiene negli archi di
cerchio un avanzamento costante sul tagliente dell’utensile.
Comportamento per archi di cerchio con M110
Il TNC tiene l’avanzamento costante sugli archi di cerchio esclusi-
vamente per le lavorazioni interne, mentre non effettua alcun adat-
tamento dell’avanzamento nelle lavorazioni esterne di archi di
cerchio.
Attivazione
M109 e M110 sono attive dall‘inizio del blocco.
M109 e M110 vengono disattivate con M111.
Precalcolo di un profilo con correzione del raggio
(LOOK AHEAD): M120
Comportamento standard
Se il raggio dell’utensile è maggiore di un gradino del profilo da
eseguire con correzione del raggio, il TNC interrompe l’esecuzione
del programma ed emette un messaggio d’errore. La funzione M97
(vedere ”Lavorazione di piccoli gradini del profilo: M97”) impedisce
questo messaggio d'errore, ma causa una spogliatura, spostando
inoltre lo spigolo.
In caso di spogliatura il TNC potrebbe danneggiare il profilo.
Vedere figura a destra..
Comportamento con M120
Il TNC controlla la presenza di sottosquadre e intersezioni sui profili
da eseguire con correzione del raggio e calcola in anticipo, dal
blocco attivo, la traiettoria dell’utensile. Il numero di blocchi (al
massimo 99) calcolabili in anticipo, deve essere definito con
l’istruzione LA (ingl. Look Ahead= guardare in avanti) dopo M120.
Quanto maggiore è il numero di blocchi che il TNC deve calcolare in
anticipo, tanto maggiore sarà il tempo di elaborazione blocchi.

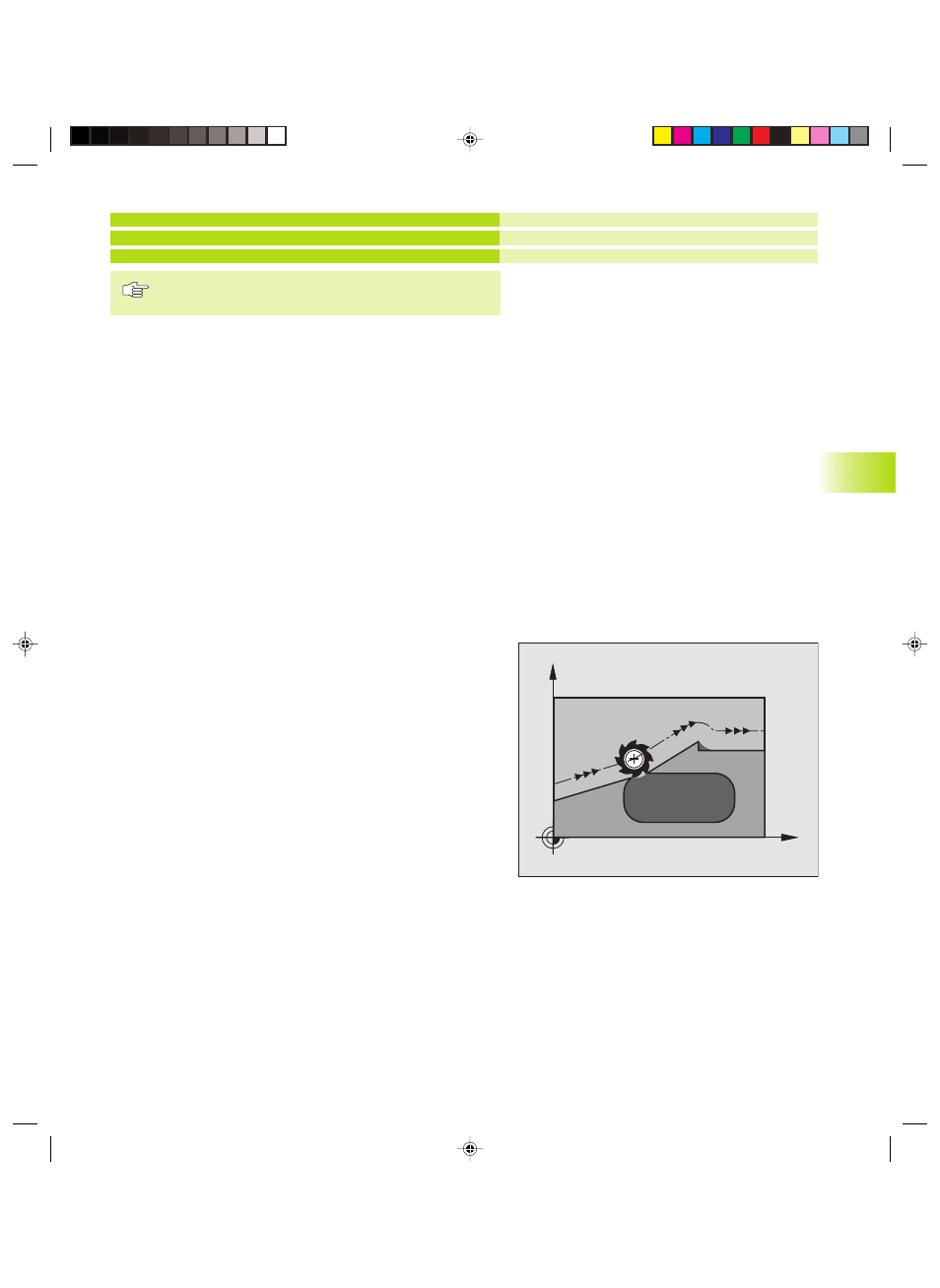

Vedere figura a destra.
