193 HEIDENHAIN TNC 426 B, TNC 430

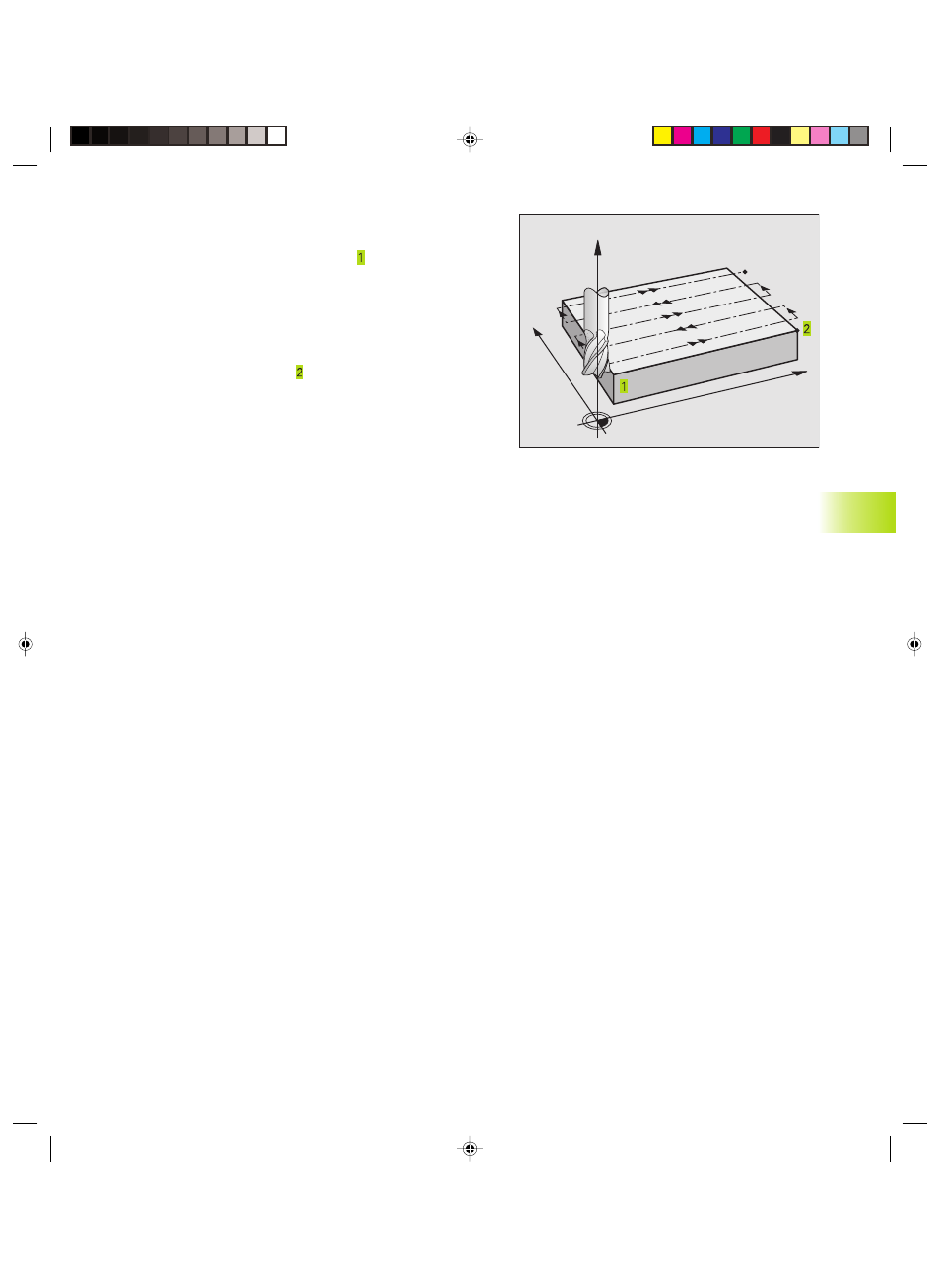

SPIANATURA (Ciclo 230)
1 Il TNC posiziona l’utensile in rapido FMAX dalla posizione attuale
nel piano di lavoro sul punto di partenza , spostando l’utensile
della quota del suo raggio verso sinistra e verso l’alto
2 Successivamente l’utensile si porta con FMAX nell’asse del
mandrino alla DISTANZA DI SICUREZZA e in seguito con
l’AVANZAMENTO IN PROFONDITA’ alla posizione di partenza
programmata nell’asse del mandrino
3 In seguito l’utensile si porta con l‘AVANZAMENTO FRESATURA
programmato sul punto finale , che il TNC calcola dal punto di
partenza, dalla lunghezza e dal raggio dell’utensile programmati
4 Il TNC sposta l’utensile con l’AVANZAMENTO FRESATURA
TRASVERSALE sul punto di partenza della linea successiva,
calcolando lo spostamento dalla larghezza e dal numero di tagli
programmati
5 Successivamente l’utensile ritorna in direzione negativa sul primo
asse
6 La spianatura viene ripetuta fino al completamento della super-
ficie programmata
7 Alla fine il TNC riporta l’utensile con FMAX alla DISTANZA DI
SICUREZZA
8.6 Cicli di spianatura
X
Y
Z
