8 Programmazione: Cicli 140

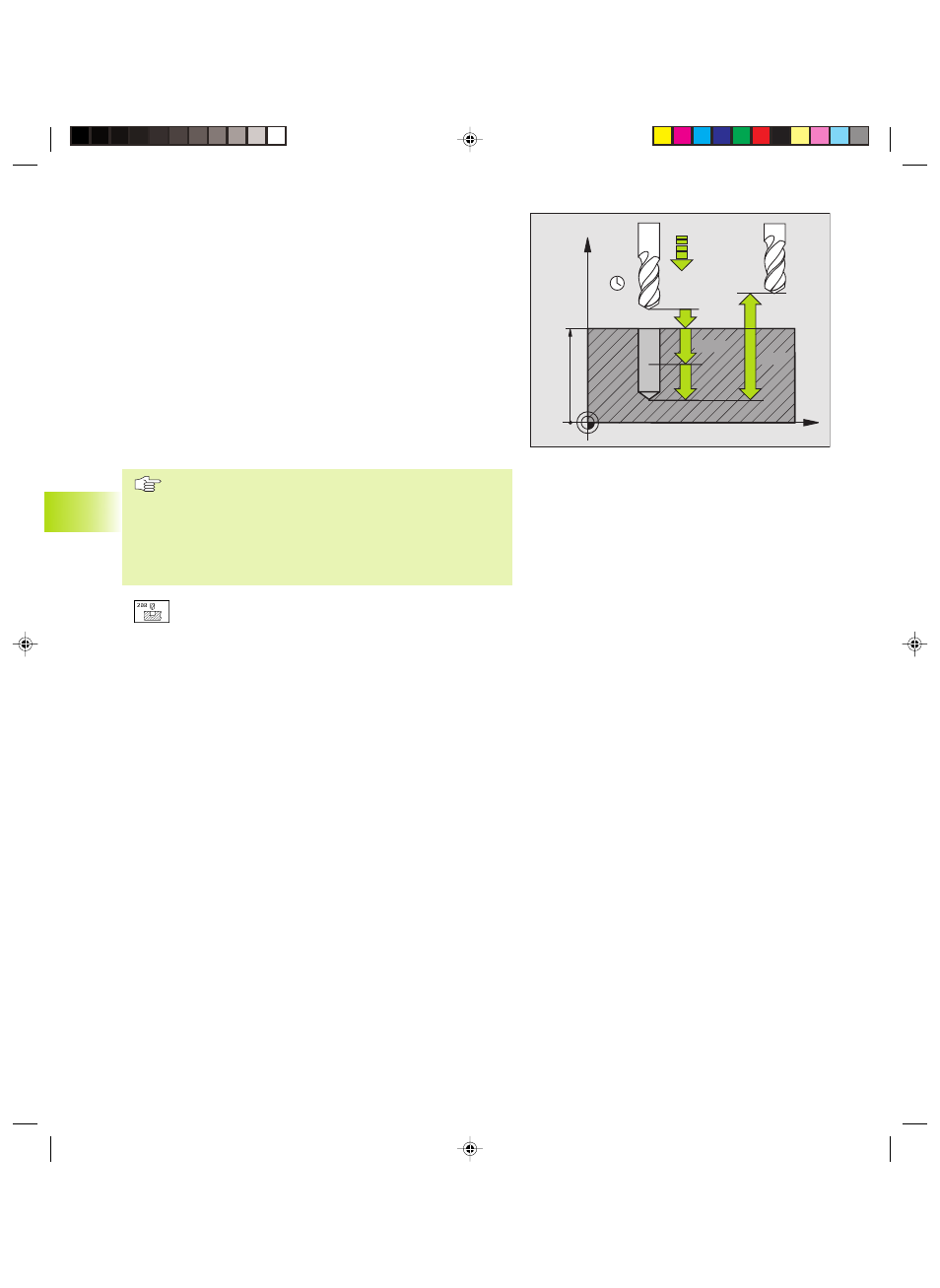

FORATURA (Ciclo 200)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO F programmato fino alla
prima PROFONDITA’ DI ACCOSTAMENTO
3 Il TNC ritira l‘utensile con FMAX alla DISTANZA DI SICUREZZA,
dove sosta, se programmato, riportandolo in seguito con FMAX a
0,2 mm sopra la prima PROFONDITA’ DI ACCOSTAMENTO
4 Successivamente l’utensile penetra con l’AVANZAMENTO F
programmato di un’ulteriore quota di ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro l’utensile ritorna con FMAX alla DISTANZA DI
SICUREZZA o, se programmato, alla 2. DISTANZA DI SICUREZZA
Da osservare:
Programmare l‘istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0 .
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo; inserire un valore positivo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in
mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile. Il
TNC si porta in un unico passo fino alla PROFONDITA’
quando:
■ PROFONDITA’ DI ACCOSTAMENTO e
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA’
sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO ATTESA SOPRE Q210: tempo in secondi
durante il quale l‘utensile si arresta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei truccioli
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
8.2 Cicli di foratura
