HEIDENHAIN TNC 426 B, TNC 430 273

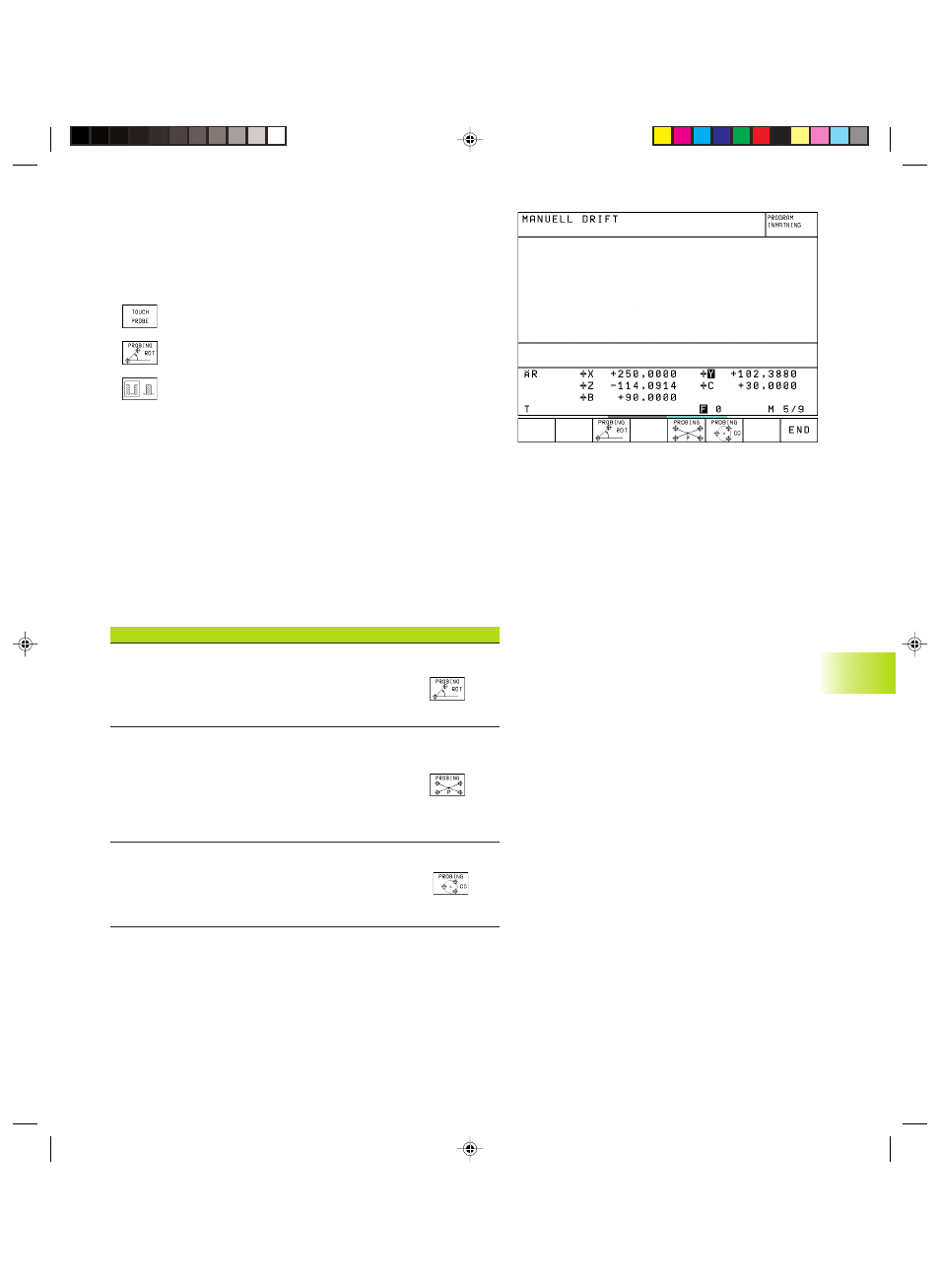

Impostazione origini sui fori
Un secondo livello di softkey mette a disposizione delle funzioni per
l’impostazione dell’origine sui fori.
Programmazione per tastare un foro o un'isola circolare
ú Selezione della funzione di tastatura: premere il
softkey TOUCH PROBE, commutare il livello softkey
ú Selezione della funzione di tastatura fori: p.es.
premere il softkey PROBING ROT
ú Selezione di fori o di isole circolari: l'elemento attivo
compare incorniciato
Tastatura di fori
Preposizionare il tastatore approssimativamente al centro del foro.
Dopo aver premuto il tasto esterno di START il TNC tasterà
automaticamente 4 punti sulla parete del foro.
In seguito il TNC si porta sul foro successivo per tastarlo allo stesso
modo, ripetendo questa operazione fino a tastatura avvenuta di tutti
i fori per la determinazione dell‘origine.
Tastatura di isole circolari
Posizionare il tastatore vicino al primo punto da tastare sull'isola
circolare. Selezionare mediante Softkey la direzione di tastatura ed
avviare la stessa con il tasto esterno di START. Eseguire questa
operazione 4 volte.
Applicazione Softkey
Rotazione base sopra 2 fori:
Il TNC determina l’angolo tra la linea di congiun-
zione dei centri dei fori e una posizione nominale
(asse di riferimento dell’angolo)
Origine sopra 4 fori:
Il TNC determina il punto di intersezione delle
linee di congiunzione dei due fori tastati per
primi e dei due tastati per ultimi. Se è stata
effettuata una rotazione base sopra due fori
questi non dovranno essere ritastati.
Centro del cerchio sopra 3 fori:
Il TNC determina la traiettoria circolare sulla quale si
trovano tutti e 3 i fori e calcola per questa traiettoria
il centro del cerchio.
12.2 Det
er
minazione dell´or
igine con il sist
eme di tastar
ur
a 3D
