8 Programmazione: Cicli 178
ú DISTANZA DI SICUREZZA Q6 (incrementale): distanza
tra la superficie frontale dell‘utensile e la superficie
del pezzo
ú ALTEZZA DI SICUREZZA Q7 (assoluto): altezza assoluta
che esclude qualsiasi collisione con il pezzo (per il
posizionamento intermedio e il ritiro alla fine del ciclo)
ú RAGGIO DI ARROTONDAMENTO INTERNO Q8: raggio
di arrotondamento per “spigoli interni“
ú SENSO ROT. ? ORARIO = -1 Q9: direzione della
lavorazione per tasche
■ in senso orario (Q9 = -1 senso discorde per tasca e
isola)
■ in senso antiorario (Q9 = +1 senso concorde per
tasca e isola)
I parametri di lavorazione possono essere controllati ed eventual-
mente sovrascritti durante un'interruzione dell'esecuzione del
programma.

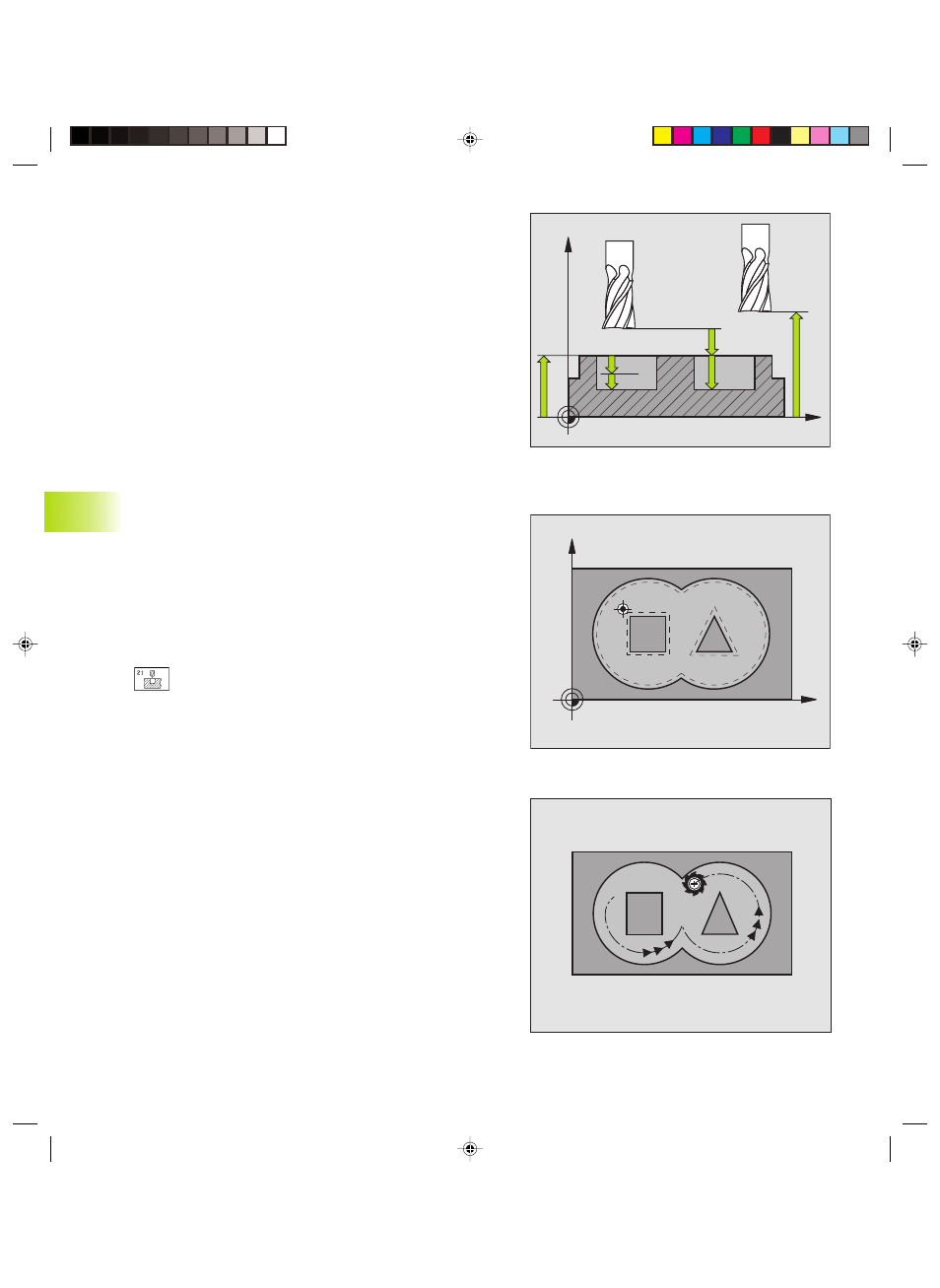

PREFORATURA (Ciclo 21)
Svolgimento del ciclo
Come per il ciclo 1 ”Foratura profonda” (vedere pag. 133).
Impiego
Nella scelta dei punti di penetrazione il ciclo 21 PREFORATURA tiene
conto della QUOTA LATERALE e della QUOTA FONDO, nonché del raggio
dell’utensile di svuotamento. I punti di penetrazione sono con-
temporaneamente i punti di partenza per lo svuotamento.
ú PROFONDITA’ DI ACCOSTAMENTO Q10 (incrementale):
quota di cui l’utensile viene accostato di volta in volta
(segno con direzione di lavoro negativa ”–”)
ú AVANZAMENTO IN PROFONDITA’ Q11: avanzamento
di foratura in mm/min
ú NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell’utensile di svuotamento
SVUOTAMENTO (Ciclo 22)
1 Il TNC posiziona l’utensile sopra il punto di penetrazione, tenendo
conto della QUOTA LATERALE
2 Alla prima PROFONDITA‘ DI ACCOSTAMENTO l’utensile fresa il
profilo con AVANZAMENTO DI FRESATURA Q12 dall’interno verso
l’esterno
3 I profili delle isole (qui C/D) vengono contornati con
l’avvicinamento della fresa al profilo delle tasche (qui A/B)
4 Successivamente il TNC finisce il profilo delle tasche e ritira
quindi l’utensile alla DISTANZA DI SICUREZZA
X
Z
Q6
Q7
Q1
Q10
Q5
8.5 Cicli SL
C D
A B
X
Y
