12 Sistemi di tastatura 3D 268

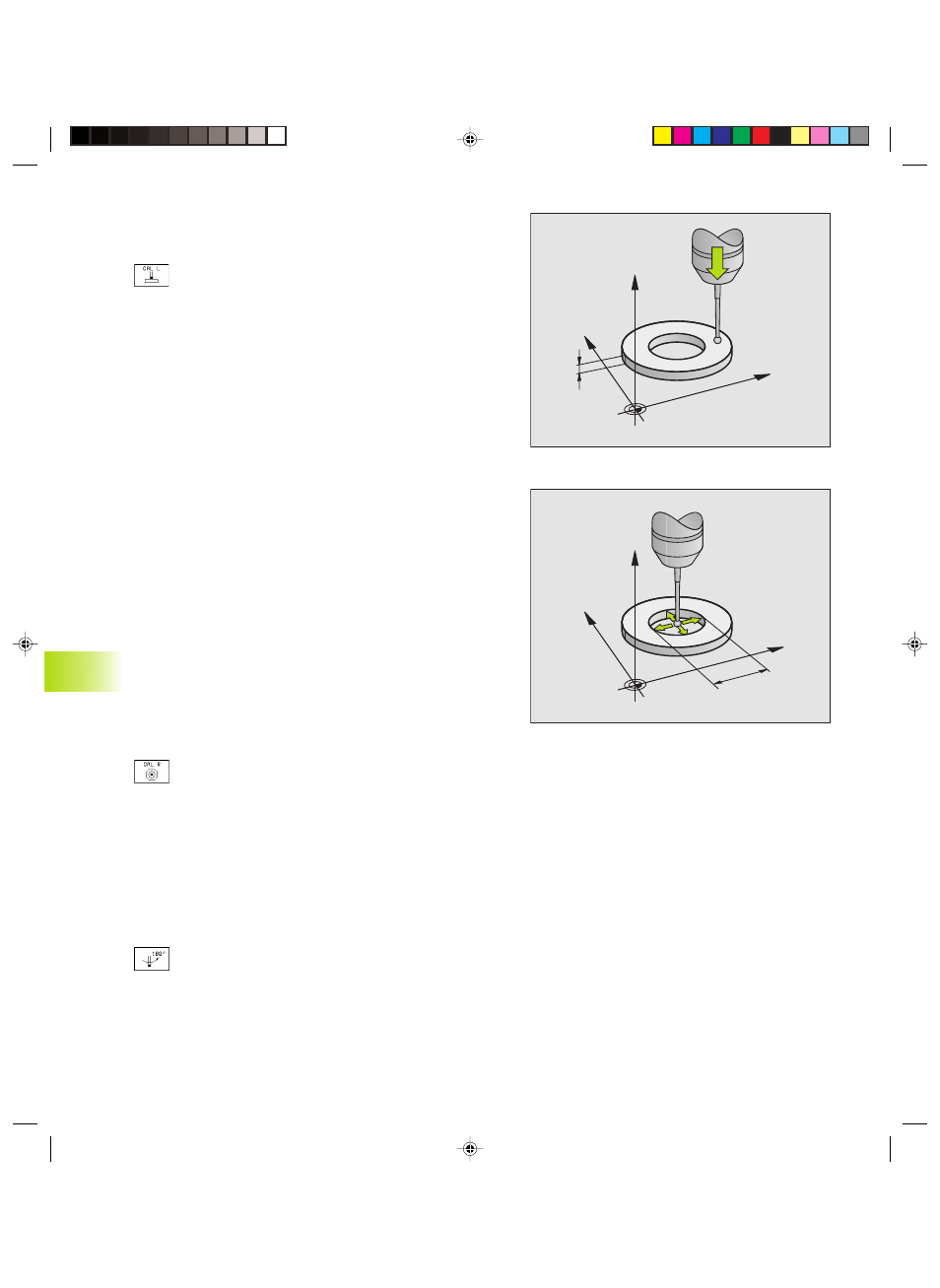

Calibrazione della lunghezza efficace
ú Impostare l’origine nell‘asse del mandrino in modo da avere per
la tavola della macchina: Z=0.
ú Selezione della funzione di calibrazione per la lun-
ghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizzerà una finestra di
menu con 4 campi di introduzione
ú Impostazione ASSE UTENSILE (tasto di movimenta-
zione asse)
ú ORIGINE: introdurre lo spessore dell’anello di
regolazione
ú I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
ú Accostare il tastatore alla superficie dell’anello di
regolazione
ú Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o tasti cursore
ú Tastatura della superficie: premere il tasto esterno di
START
Calibrazione del raggio efficace e compensazione dell’offset
centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse del
mandrino. La funzione di calibrazione rileva questo offset tra l’asse del
tastatore e l’asse del mandrino e lo compensa in via matematica.
Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°.
La rotazione viene attivata da una funzione ausiliaria che il costruttore della
macchina definisce nel MP6160.
La misurazione dell’offset centrale del tastatore potrà essere ese-
guita dopo la calibrazione del raggio efficace della sfera di tastatura.
ú Posizionare la sfera di tastatura nel FUNZIONAMENTO MANUALE
nel foro dell‘anello di regolazione
ú Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l’offset del tastatore: premere
il softkey CAL R
ú Selezionare l’ASSE UTENSILE, introdurre il raggio
dell’anello di regolazione
ú Tastatura: premere 4 volte il tasto esterno di START.
Il sistema di tastatura 3D tasterà una posizione in ogni
direzione assiale e ne calcolerà il raggio efficace della
sfera di tastatura
ú Se si desidera terminare la funzione di calibrazione
premere il softkey END
ú Determinazione dell’offset centrale della sfera di tastatura:
premere il softkey 180°. Il TNC ruota il tastatore di 180°
ú Tastatura: premere 4 volte il tasto esterno di START.
Il sistema di tastatura 3D tasta una posizione del foro
in ogni direzione assiale, determinando l’offset centra-
le del tastatore
12.1 Cicli di tastat
ur
a nei modi oper
ativi MANU
ALE e
V
OLANTINO ELET
TR
ONICOD
5
Y
X
Z
Y
X
Z
10
