8 Programmazione: Cicli 156

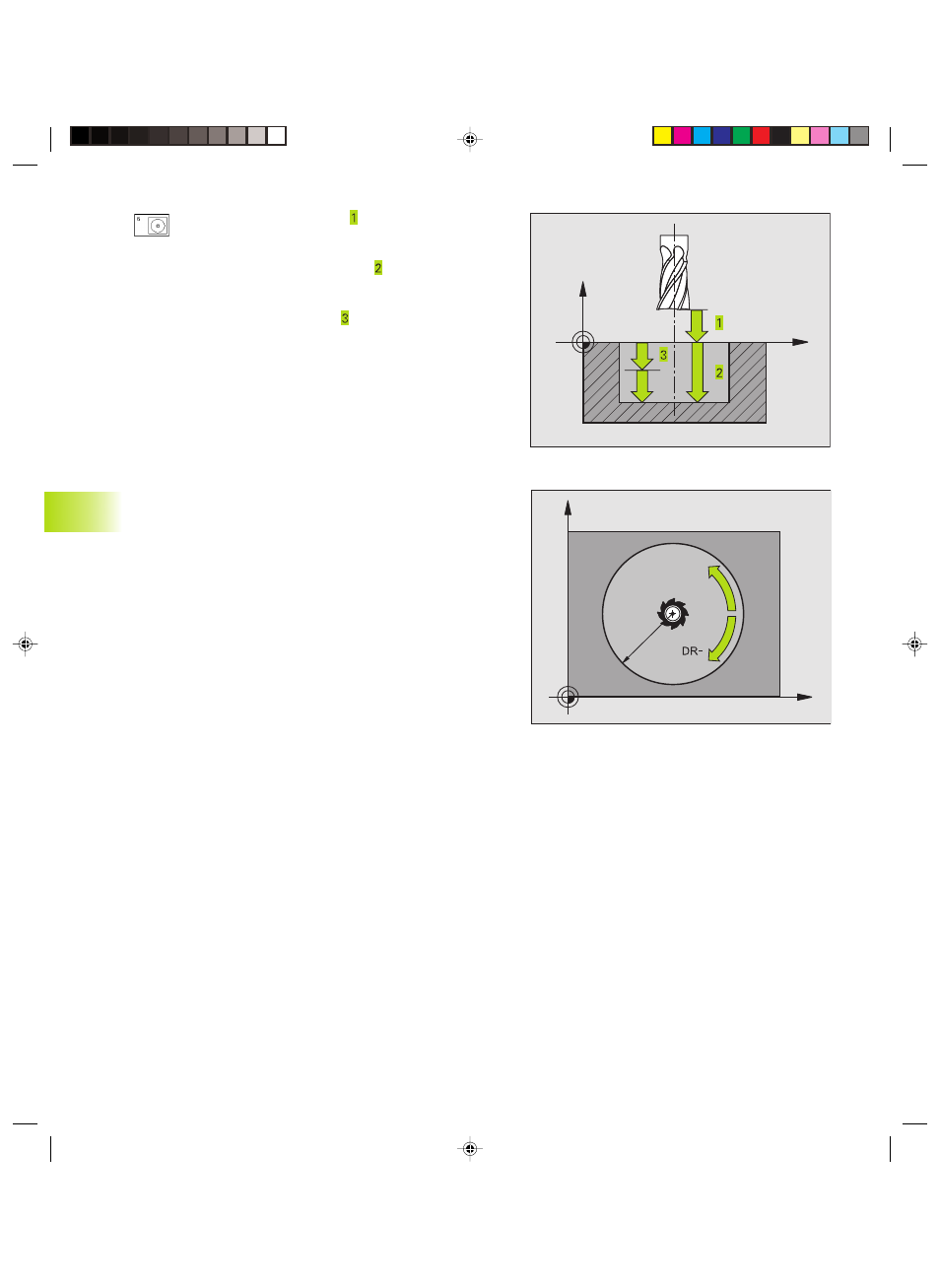

ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la
superficie del pezzo
ú PROFONDITA’ DI FRESATURA (incrementale):
distanza tra la superficie del pezzo e il fondo della
scanalatura
ú PROF. ACCOSTAMENTO (incrementale): quota dei
singoli accostamenti dell’utensile. Il TNC si porta in un
unico passo alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA'
sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione
ú RAGGIO DEL CERCHIO: raggio della tasca circolare
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
ú ROTAZIONE IN SENSO ORARIO
DR + : fresatura concorde con M3
DR – : fresatura discorde con M3
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
DR+
R
X
Z
