110 6 Programmazione profili
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK

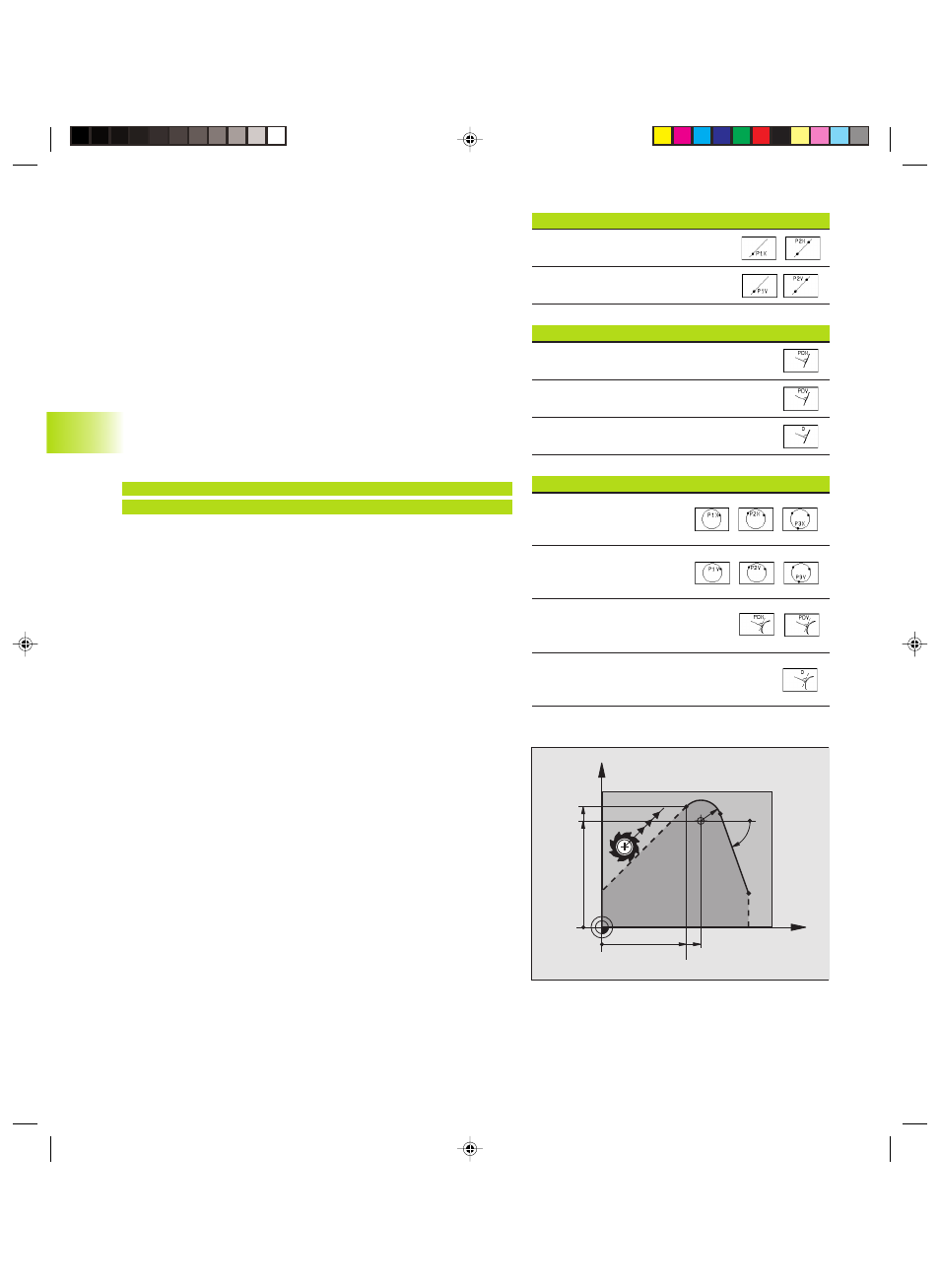

Punti ausiliari
Sia per le rette libere che per le traiettorie circolari libere si possono
inserire coordinate per punti ausiliari sul o di fianco al profilo. I
relativi softkey sono disponibili non appena il dialogo FK è stato
aperto con i softkey FL, FLT, FC o FCT.
Punti ausiliari per rette
Punti ausiliari sulla retta o sul prolungamento teorico della retta:
vedere tabella in alto a destra.
Punti ausiliari alla distanza D di fianco alla retta: vedere tabella al
centro a destra.
Punti ausiliari per traiettorie circolari
Per una traiettoria circolare si possono definire 1, 2 o 3 punti ausiliari
sul profilo: vedere tabella in basso a destra.
Esempi di blocchi NC
13 FC DR– R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
Vedere figura in basso a destra.
Punti ausiliari sulla retta Softkey
Coordinata X punto aus. P1 o P2
Coordinata Y punto aus. P1 o P2
Punti ausiliari di fianco alla retta Softkey
Coordinata X del punto ausiliario
Coordinata Y del punto ausiliario
Distanza del punto aus. dalla retta
Punti ausiliari su una traiettoria circ. Softkey
Coordinata X del punto
ausiliario P1, P2 o P3
Coordinata Y del punto
ausiliario P1, P2 o P3
Coordinate di un punto aux.
di fianco alla traiettoria circolare
Distanza del punto ausiliario
dalla traiettoria circolare
X
Y
53
60.071
50
42.929
R10
70°
